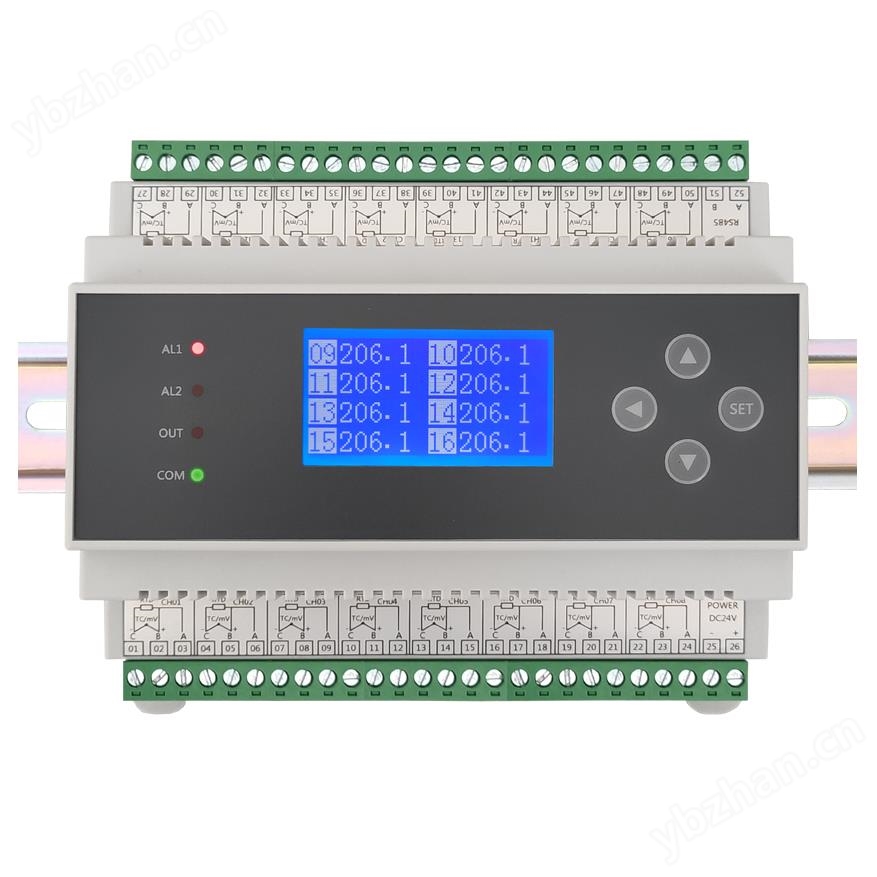

DM6212多通道温度采集器
一、多通道热电阻采集功能特点
多通道KTY84-1系列温度传感器输入。
传感器KTY84测温范围-40~300℃，三线制接法抵消导线电阻，精度0.2℃。
宽温LCD中文英文操作显示。
带按键，方便用户现场调试设置。
隔离防雷RS485接口，标准MODBUS-RTU通讯协议。
DIN35导轨安装方式。
二、主要技术指标
三、多通道热电阻采集产品接线

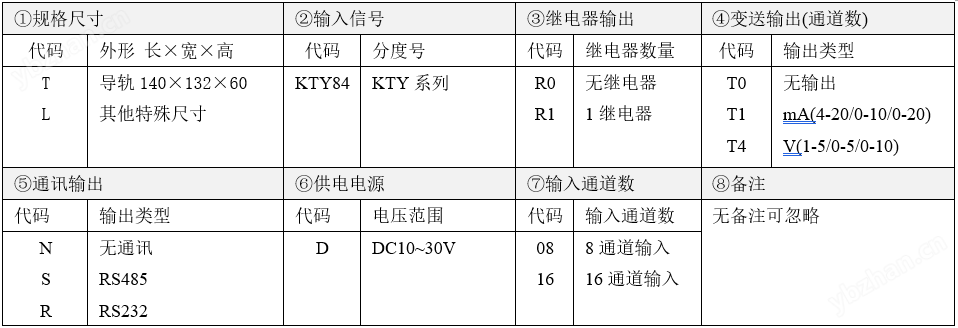

四、产品选型
多通道温度采集器 DM6212-□□-□□□-□□-□()
①② ③④⑤ ⑥⑦ ⑧⑨
备注： 1、选型时根据接线图选择功能，因接线端子数量有限，同一组端子上只能选择一种功能，
2、选型必须完整，没有选到的功能也要填上代码，选型举例：DM6212-TKTY84-R0T0S-0D-16
3、该产品可增加一个RS485接口，占用端子49、50；做从机也可接DM6240继电器输出或mA/V变送输出模块。
五、操作说明

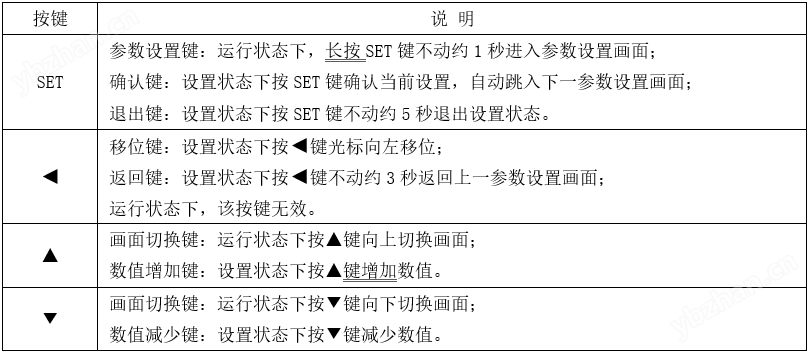

（一）按键功能 仪表按键为轻触式按键，使用时请勿用力按压。
（二）常规参数设置
工作状态下，仪表同时显示多个通道测量值，按住SET键不动约1秒进入输入密码画面。在设定状态下，显示参数提示信息、设定值。如果设定过程中约 60 秒钟内无按键操作，则自动退出设置状态进入运行状态。设置好一个参数后，再按 SET 键确认进入下一个参数设置状态。在设置过程中，长按◄键不动约2秒返回上一个参数设置状态。
六、KTY84-130温度传感器分度表（完整表格温度范围0℃-300℃）

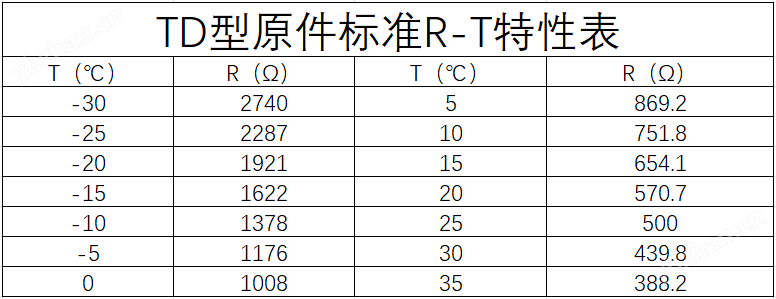

七、TD型原件标准特性表（仅展示部分）
八、通讯说明
本产品配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。为避免通讯冲突，仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中，仪表地址不能相同，波特率要一致。

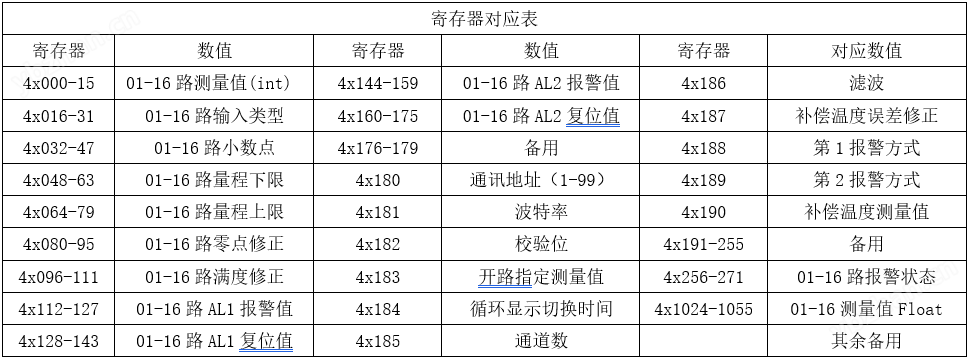

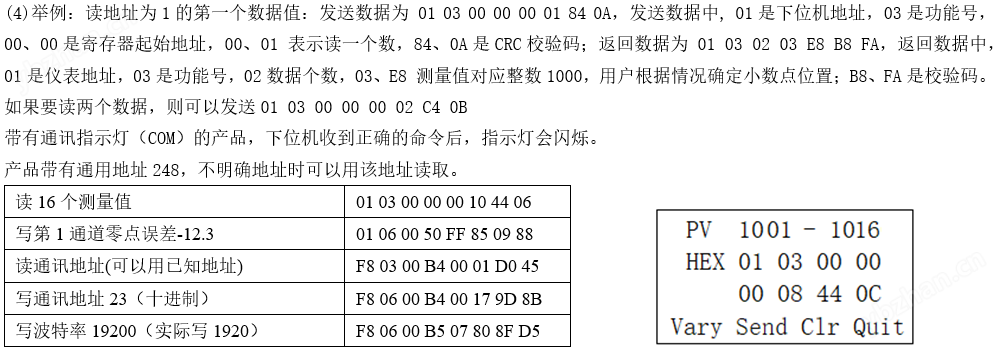

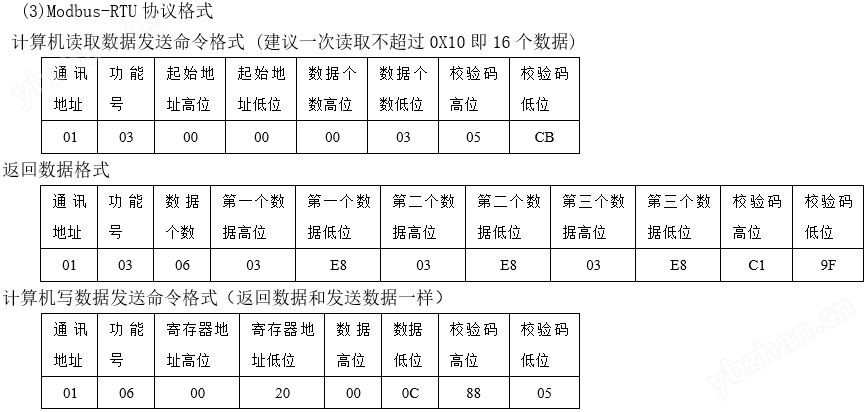

(2)采用标准Modbus-RTU通讯协议，使用其中的03、04、06功能号。在使用组态软件触摸屏时，选用设备为标准Modbus或modicon的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为有符号16位整型，使用组态王时寄存器（即4x001，4x000），别的组态软件有可能是从3x001或3x000开始。需用户根据实际情况处理小数点位数。用户编程建议定义有符号的整型数据即可；也可以通过计算，当数据大于0X7FFF(十进制32767)时,用65536减去该数据再取负，例如通讯传输数据为0XFF9C（十进制是65436），65536-65436=100，再取负数即为-100，专业算法也可以用取反加1。寄存器4x1024起为测量值的单精度浮点数类型，执行标准IEEE754，例如0x42CAFBCF对应101.4918（另见高级参数设置四个字节排列顺序可设置)。
九、报警说明
该仪表可带1个或多个继电器，每个通道可设置报警或多通道共用一组报警参数公共报警。采用报警值回差值两个参数避免继电器频繁动作。
上限报警：测量值高于报警值则处于报警状态，测量值低于报警值-回差值后，解除报警状态；
下限报警: 测量值低于报警值则处于报警状态，测量值高于报警值+回差值后，解除报警状态；
关闭报警值：禁止报警。
各通道报警状态值通讯可以读取。
十、质保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。
