检测结果可到现场通过网线连接主机查看实时监测图谱（PRPD和PRPS图），客户可自行选择查看方式。

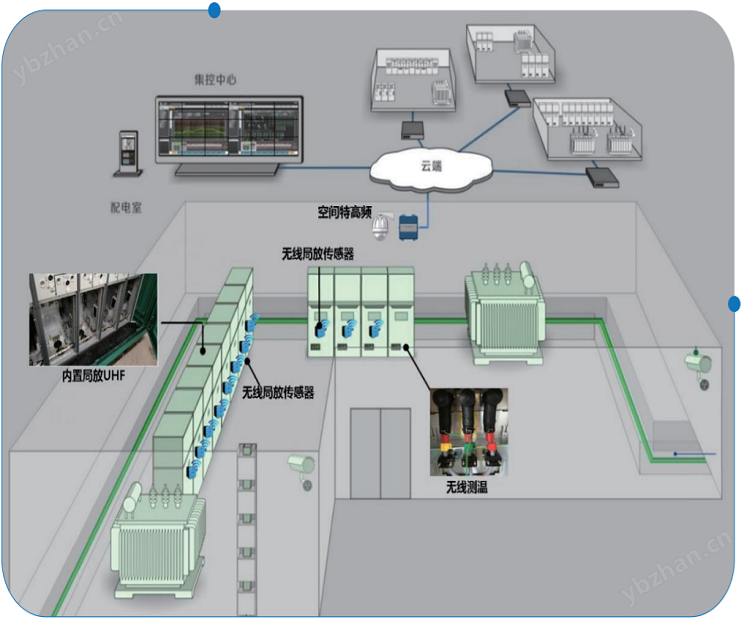

监测系统:
全向超高频传感器采集开关柜室内的特高频局放信号，通过放大、滤波等将电磁波信号传输给局放监测主机，再由局放监测主机对信号进行分析处理，分析放电强度、相位等信息，综合判断局放类别及严重等级，最后用RS485或者TCP/IP的方式传输给后台厂家。

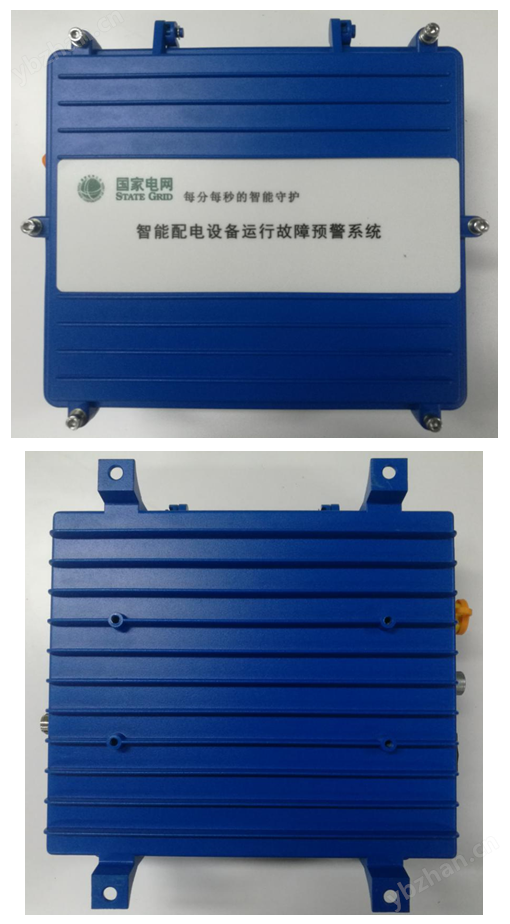

监测主机参数表
| 参数名称 | 参数内容 |
| 额定电压 | AC 220V±15％ |
| 功率 | ≤35W |
| 工作温度 | -25℃至70℃ |
| 环境湿度 | 10-90％RH，无冷凝 |
| 检测频带 | 500MHz～1500MHz |
| 系统灵敏度 | ≤17.6dBV/m |
| 动态范围 | ≥60dB |
| 误差值 | ±2dBm |

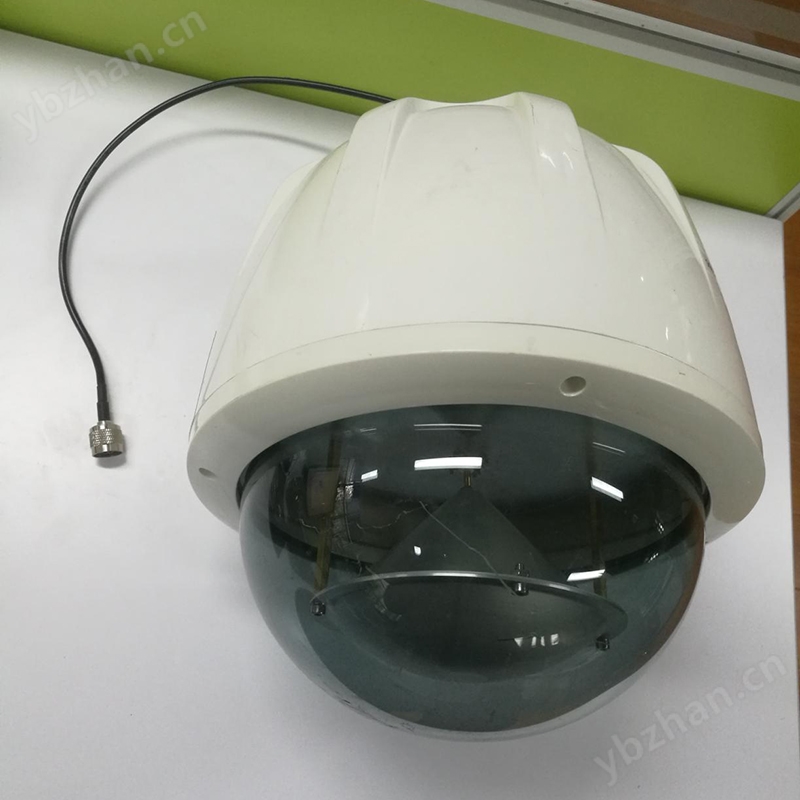

UHF 全向传感器技术参数
| 检测频段 | 3 00~ 3000 MHz |
| 传感器灵敏度 | 在 300MHz~1500MHz 的频率范围内，超过 80% 频率范围的最小灵敏度 ≤3mV/m，特高频全频率（300MHz ~3000MHz ）范围的平均灵敏度≥15mm |
| 阻抗匹配 | 50[ Ω] |
| 安装方式 | 外装型 |
| 输出接口 | N 型 |
| 驻波比 | ≤ 2 |
| 方向性 | 在各个方向上应具有相同的增益特性 |
滤波器技术参数
| 频率范围 | 30 0~8 0 0MHz |
| 安装方式 | 主机输入频道前端 |
| 阻抗匹配 | 50[ Ω] |
| 输出接口 | N 型 |

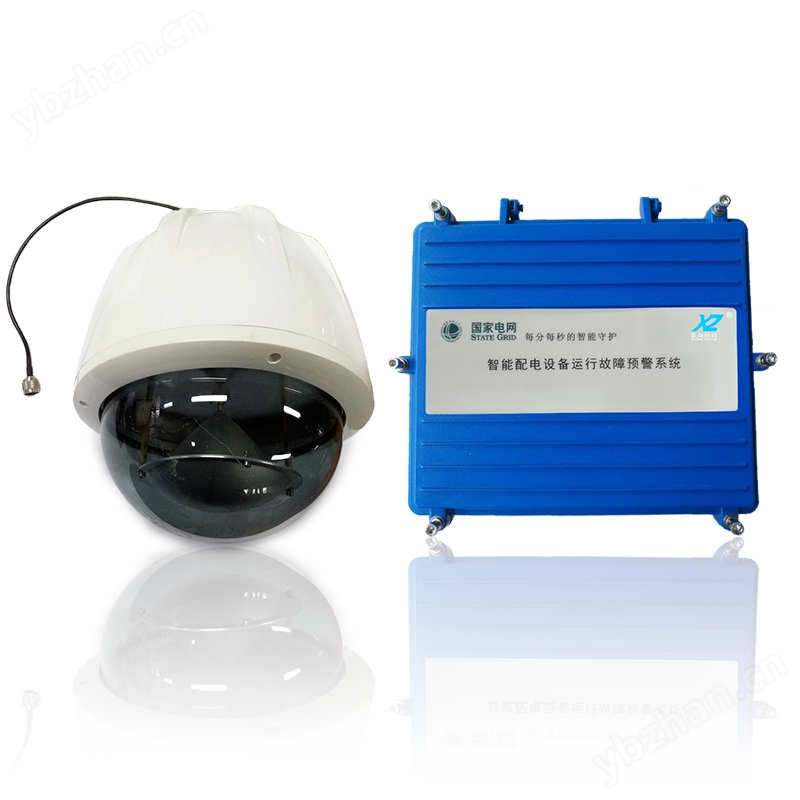

| 配件 | 数量 | 备注 |
| 全向采集主机 | 1 台 | |
| 全向传感器 | 1 只 | 含固定支架 |
| 电源线 | 1 根 | |
| 滤波器 | 1 只 | |
| 膨胀螺丝 | 7 个 | |
| 485 通讯线 | 1 根 | 红(485+)黑B(485-) |
性能特点:
抗力强、精度高（5pc）、实时在线监测（24小时）
本装置结构高度集成化，体积小、外观简洁。
特高频传感器选用非接触式全向电磁波空间定位检测技术，可无需接触设备360度无线监测设备局放, 无监测死角，一台传感器可监测半径20米范围
本装置无需维护，安装完成就可一直正常运行，运行时间可达10年。
本装置采用常规220v交流照明用电。
无需接触设备，放在环网柜室内侧、无需停电，可根据实际情况安装在任意位置。
本装置与人工检测方式形成互补，减少设备运行中人力资源的消耗。
系统及传感器具备优良的抗干扰和环境适应性，对噪声、超声驱鼠器、工频电场和磁场、高频电磁波、通信信号干扰、温湿度、灰尘环境适应能力。
