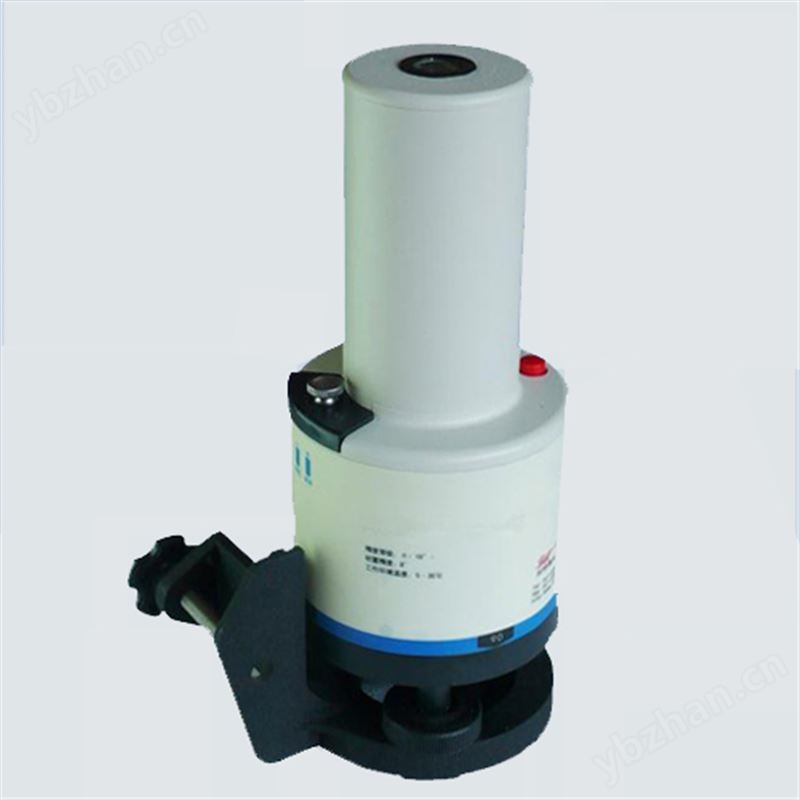

JZC系列激光导轨垂准仪是集光、机、电于一身的高精度激光仪器。它是由激光器、光学准直系统、自动补偿系统、供电电源和电路系统以及包括专用卡具、调整手轮、圆水泡、外壳等机械部分所组成。它与数显光靶或其它光靶组成一个完整的电梯导轨测量系 统。
1.JZC 的性能参数
1.1光源的技术参数
|
技术参数 |
单位 |
JZC-E10 |
|
一测回垂准测量标准偏差 |
- |
1/100000 |
|
自动补偿误差 |
- |
0.048 ″ (t-20)/1 ′ |
|
圆水泡角度值 |
′ |
8 |
|
激光波长 |
nm |
658 |
|
仪器输出激光光功率 |
mW |
<1 |
|
中心光斑直径 |
mm |
100m 处≤ φ 8 50m 处 ≤ φ 3 |
|
自动安平阻尼时间 |
s |
<15 |
|
工作环境温度 |
℃ |
5 ～ 35 |
|
工作环境湿度 |
- |
<90% RH |
|
工作距离 |
m |
0~100 |
|
工作电源 |
- |
DC 3V |
|
工作电流 |
mA |
≤ 90 |
|
重量（主机） |
Kg |
1.56 |
|
尺寸 |
mm |
φ 142 × 250 |
1.2数显光靶的技术参数
|
技术参数 |
单位 |
指标 |
|
测量范围 |
mm |
60 × 70 |
|
数显标尺的精度 |
mm |
0.02 |
|
数显标尺电源 |
- |
AG 12 |
|
重量 |
Kg |
0.96 |
|
尺寸 |
mm |
181 × 162 × 81 |
2.JZC 的主要技术特点
2.1 全新的自动补偿技术
高精度的激光垂准仪最核心的问题是解决自动安平补偿器的精度和可靠性。国内外传统的激光垂准仪普遍采用的是重力补偿或电子补偿，由于其摩擦系数的存在，都很难达到补偿，因此仪器铅垂精度只能达到 20 〞 10 〞，不确定度 1/50000 或 1/10000 。 JZC 采用了公司自主知识产权的全新液体双光楔自动补偿技术，使产品的铅垂精度和不确定度达到国内外同类产品中的精度。
特别是 JZC 的不确定度（一测回标准偏差）都在 1/100000 以内，达到 1/600000 。这才保证了两根导轨在空间上的测量误差在很小的范围以内。
2.2 采用了特殊的光学系统
JZC 采用了特殊的光学系统（空间位相调制器）激光光斑为一组明暗相间，反差很大清晰的同心圆环 ( 如图 8) 。它既消除了调焦运行差，同时又大大提高了判读精度，从而保证了导轨的直线性检测。
2.3 垂直度偏差（ X 、 Y ）和平行性偏差
仪器可以同时检测电梯导轨垂直度偏差（ X 、 Y ）和平行性偏差，大大方便了导轨的安装与调校工作。
2.4 与其它仪器和方法的比较
其它的仪器是否也可以通过类似的方法解决导轨定位中所碰到的问题呢？我们先来看没有自动补偿的仪器（激光准直仪），这种仪器的铅垂度靠长水泡来设定，在不同的位置两次设定，由于全靠人为的目测判读，因此其结果是随机的。两次设定后产生的两条光束，虽然是在其水泡精度范围内，但它们的大小和方位角都是随机的，因此无法达到两条光束在空间是平行的要求，这也等同于拉了两条钢丝，无法实现空间上的平行一样。
市场上虽然有多种带有补偿器的激光铅垂仪，但其采用的补偿原理，基本上以机械电子重力的为主。仪器的补偿精度都受制于摩擦力，摩擦力的大小方位角在一定范围内都是随机的，因此这个随机误差的客观存在难以保证仪器在两个不同的位置能够提供出空间高度平行的光束来作为基准，这也是许多激光器铅垂仪无法用于电梯导轨检测的一个主要原因 。
