原理,结构基于射频电容技术,将一个无线电频率施加在探头上,通过连续的分析,确定由周围环境造成的影响
RTFM数显射频导纳物位变送器 产品详情

原理,结构

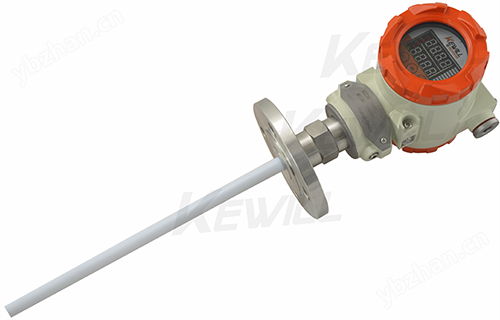

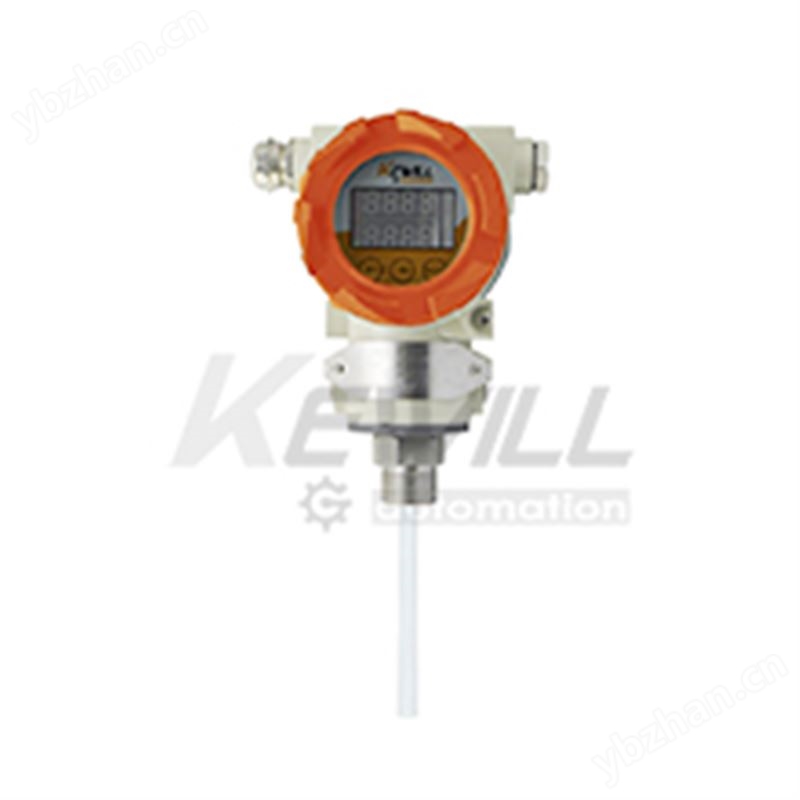

RTFM数显射频导纳物位变送器
基于射频电容技术,将一个无线电频率施加在探头上,通过连续的分析,确定由周围环境造成的影响。因所有材料均具有介电常数,而且其电导率均不同于空气,当探头与被测介质接触时由于微小电容量偏移所反映的总阻抗发送变化。因为通电的探头和容器壁构成电容器的二块极板,探头的绝缘体和周围的空气成为介电材料,当空气(介电常数1)被任何其它材质置换时,电容值的变化造成了阻抗的变化。这一影响传递至电路后经过运输可得到模拟量信号。

主要特点

●光柱液位(物位)显示,无需另配二次仪表就地可显示

●4位数码显示屏,显示mm,cm,m单位(可设定菜单)

●组合菜单按键设定(非初级电位器、拨码开关设定,减少故障点

●4路继电器输出,实现高高点、高点、低点、低低点 4点精准报警

●7点非线性修正,现场就地可菜单显示设定

●Modbus通信协议(RS485)

●密码管理:3级密码管理,现场仪表分级管理

●自诊断功能:数显自诊断与报错代码,可迅速诊断现场仪表情况

●温度显示与补偿测量:温度补偿功能提高测量的稳定性

应用

应用于颗粒、粉体、粘稠液体、导电与非导电物料,探头可承受较高温度工作环境。以及两种液体界位的报警与控制。

技术规格

过程与材质
过程连接: 标准:1"NPT 螺纹或法兰型 DN25 以上
分体电缆长度: 分体式传感器至电子单元距离为50米
若用户未指明,出厂时为10米
接液材质: PTFE
铸铝材质
接线盒材质: 不锈钢1.4301(304)
接液探头长度: 柔性杆:1500~20000mm,超过20米需定制
重量: 1KG
电气参数
供电电源: 24VDC
220VAC
输出: 4…20mA(隔离信号,负载0-400Ω)
继电器 2路SPDT 3A+2路 SPST 5A(RS485)
功耗: <2.5w
电气接口: PG13.5
M20×1.5
电缆密封接头: 黄铜镀镍
304不锈钢
其它参数
分辨率: 电容信号(0~6500pF)分辨率1pF
电容信号(0~500pF)分辨率0.1pF
显示功能 双排4位数码管
5个LED 报警信号状态灯
10段光柱 液位物位趋势指示灯
显示范围: –999~9999
测量精度: 0.5%
报警延时: 0~30秒
相应时间: 0.1秒
工况
介质温度: –20~260℃
-180~450°C
环境温度: –30~70℃
环境湿度: ≤85%
工作压力: –1~16bar
防护等级: IP65
执行标准: LVD 2006/95/EC&EMC 2004/108/EC
EN 61326-1:2006辐射标准(BS EN50081-1)
EN 61326-1:2006抗干扰标准(BS EN50082-1)
EN 61010-1:2001设备安全要求:一般要求

变送器显示与菜单

正常显示

正常运行时,行数码管显示测量值,第二行数码管显示设定值(报警点)。

进入菜单,设定参数时,行数码管显示参数名称,第二行数码管显示参数值。

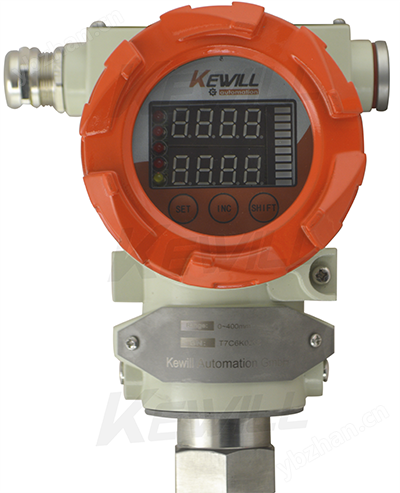

RTFM数显射频导纳物位变送器
从左向右,依次是:

1:SET设定键(左)

●长按时,可进入参数设定,

●长按可退出参数设定

●修改数据后,点按SET键,保存数据

2:INC增加键(中)

●参数设定时,增大参数

3:SHFT移位键(右)

●参数设定时,移动光标

菜单结构

个参数Loc是密码参数,

●Loc=132时,才能够进入一级菜单设定。

●Loc=9132时,可以进入二级(高级)菜单设定(非专业人员不推荐修改)

●Loc不等于132,9132时,用户只能看到一级菜单,无法进行修改。

用户可以在一级菜单中设定报警点,报警延时、回差等常见参数, 二级菜单中,可以进行4-20mA直流输出校正,传感器校准。

参数名 说明 备注
Loc 口令保护,只有口令为132时,才可以对系统其他参数修改。 缺省值:132
Code 内部软件代码 4410:4-20毫安输出
4004:4路继电器输出
dAmP 阻尼时间,0~30秒可调 缺省值:0
Cut 小信号切除 缺省值:5
C4 零点:输入4mA信号时PV值 0
C20 满程:输入20mA信号时PV值 1
Dot 小数点位置 1:整数
10:一位小数
100:二位小数
1000:三位小数
b1 PV值偏移量 0
AL1,2,3,4 4路继电器的报警点1,2,3 ,4, /
AH1,2,3,4 4路继电器的报警回差 /
dLY 报警延时, 0~30秒可调 0
Addr Modbus通信地址 1
bAUd Modbus通信波特率,不可改变 缺省值:9600
Par Modbus通信校验位,不可改变 0:无校验,1:奇, 2:偶
AM1,2,3,4 4路继电器的报警方式 0: 低报警(PV小于报警点时报警)
1:高报警

标定菜单

参数名 说明 备注
Loc 口令保护,只有口令为132时,才可以对系统其他参数修改。 缺省值:132
Sensor 口令保护,只有口令为132时,才可以对系统其他参数修改。 电容显示方式:
CP: 显示原始电容
LV: 显示液位值
DA04 将此时实测到250欧姆采样电阻上电压毫伏值输入菜单,仪表会自动校准电流输出。 缺省值:1000
DA20 将此时实测到250欧姆采样电阻上电压毫伏值输入菜单,仪表会自动校准电流输出。 缺省值:5000
CAL0(LEV0) 校准点1 缺省值:2,最多7点
CAL0(LEV0) 校准点1
CAL1(LEV1) 校准点2
CAL2(LEV2) 校准点3
CAL3(LEV3) 校准点4
CAL4(LEV4) 校准点5
CAL5(LEV5) 校准点6
CAL6(LEV6) 校准点7
ADC0(CAP0) 校准点1对应的电容值 仅适用于电容信号
ADC1(CAP1) 校准点2对应的电容值 仅适用于电容信号
ADC2(CAP2) 校准点3对应的电容值 仅适用于电容信号
ADC3(CAP3) 校准点4对应的电容值 仅适用于电容信号
ADC4(CAP4) 校准点5对应的电容值 仅适用于电容信号
ADC5(CAP5) 校准点6对应的电容值 仅适用于电容信号
ADC6(CAP6) 校准点7对应的电容值 仅适用于电容信号

电容信号输入的显示方式

数显控制仪接收电容信号时
传感器形式设定为CP时,显示原始电容值。
传感器形式设定为LV时,可以将电容值转换为常见的物位值显示。此时可以作为电容式物位变送器使用。
显示物位值时用于需要在高级菜单中进行物位-电容值校准。 以两点法校准为例:
LEV0菜单中输入参考低点的物位值,CAP0菜单中输入参考低点的电容值。
LEV0菜单中输入参考低点的物位值,CAP0菜单中输入参考低点的电容值。
LEV1菜单中输入参考高点的物位值,CAP1菜单中输入参考高点的电容值。

显示报错代码表

屏幕显示 说明
OPEN 传感器开路,或者输入信号太大
OVER 零点、量程设定不当,当前测量值远超出量程范围。
PLOS 传感器信号部分丢失
ALOS 传感器信号全部丢失
-OH- PV值大于9999
-Lo- PV值小于-999
Lock 红外触屏按键锁定

显示与自诊断

在仪表正常运行时,点击右边移位键,可显示内部诊断信息。当接收温度、电阻、电流信号时,诊断值为内部ADC测量值,当接受电容信号时,诊断值为原始测量信号的周期时间。点击左侧SET键,恢复正常显示。

接线图

RTFM数显射频导纳物位变送器接线图

端子说明

计13个端子,根据不同功能分为3组:

电源组包含: L1(+), N(-), PE

继电器组包含:NC1,NO1,CM1,NC2,NO2,CM2

辅助输出组包含:X1,X2,X3,X4.

通用端子含义

端子名 功能说明
L1+ 24V电源正端子(直流供电型) 220V火线(交流供电型)
N- 24V电源正端子(直流供电型) 220V零线(交流供电型)
PE 保护接地
CM1 继电器1公共端COM
NC1 继电器1常闭端
NO1 继电器1常开端
CM2 继电器2公共端COM
NC2 继电器2常闭端
NO2 继电器2常开端

扩展端子配置说明(4…20mA输出)

端子名 功能说明
X1 MA+(电流输出正)
X2 MA-(电流输出负)
X3
X4

扩展端子配置说明(4…20mA输出)

端子名 功能说明
X1 MA+(电流输出正)
X2 MA-(电流输出负)
X3
X4

继电器输出保护

输出继电器电流3A(阻性负载),可直接控制功率不超过100VA的小功率感性设备,大功率感性负载必须使用中间继电器或者交流接触器。

在使用继电器输出控制小功率感性负载如电磁阀时,推荐使用中间继电器。 中间继电器可保护内部继电器的触点,方便更换维护,并降低外部干扰。 在无法使用中间继电器的情况下,也可在感性负载电源两端并联阻容吸收器,以保护继电器触点。

分体式电容探头连接

接电容式探头时,连接电缆必须采用质量稳定的射频同轴电源,推荐电缆有:

RG62 A/U 低电容电缆:建议长度不超15米

RG59/U 射频电缆:建议长度不超过12米

使用普通的聚氯乙烯或聚乙烯材质的电缆如RVVP或RVSP,SYV-75-5时,电缆自身电容受温度影响大,造成测量偏差,

明显的影响测量结果。

屏蔽层接地:

射频同轴电缆的屏蔽层,必须连接到仪表壳内的接地端子上。

选型指导

探头形式 说明 应用场合 介质举例
金属探杆 全金属材质 非导电或弱导电性介质 油,塑料颗粒,粉灰
非金属探杆 外部PTFE四氟包裹层,内部金属材质 导电介质或高介电数 水基液体,碱液,酸液

常见物质介电常数

液体名称 介电常数 物体名称 介电常数
汽油 1.9 铝粉 1.6~1.8
乙醇 2 硫酸铝 6
柴油 2.1 煤粉 1.2~1.8
食用油 2~4 咖啡粉 2.4~2.6
沥青 4~5 焦炭 1.1~2.2
液体煤气 1.2~1.7 面粉 2.5~3.0
甲醚 5 飞灰 1.5~1.7
丙酮 20-30 原料玻璃 2.0~2.5
甲醇 30 谷物 3~8
甘油 37 砂糖 1.5~2.2
工业酒精 16·31 尼龙 4~5
苯液 2.3 PE(聚乙烯)颗粒 1.5
碳酸钙 1.8~2.0 PP(聚丙烯)颗粒 1.5~1.8
氯化钙 11.8 PVC粉末 1.4
环氧树脂 2.5~6.0 稻米 3~8
重油 2.6~3.0 生橡胶 2.1~2.7
盐酸 4~12 3~5
液氮 1.4 皂粉 1.2~1.5
煤油 2.8 淀粉 2~5
矿物油 2.1 玉米废渣 2.3~2.6
油漆 5~8 小麦粉 2.2~2.6
硫酸 84 水泥 4~6
植物油 2.5~3.5 矿粉 25~30

备注:介电常数小于1的介质需要特殊备注标定。

产品外形示意图(探头长度 不含螺纹 (螺纹20mm)

RTFM数显射频导纳物位变送器尺寸图

选型表

RTFM- 数显射频导纳物位变送器
显示方式
双层显示:上层 mm 物液位量程显示,下层 开关报警设定值显示
双层显示:上层 cm 物液位量程显示,下层 开关报警设定值显示
双层显示:上层 m 物液位量程显示,下层 开关报警设定值显示
双层显示:上层 pF 电容值显示,下层电容开关报警设定值显示
双层显示:上层物液位高度百分比显示,下层 开关报警设定值显示
供电方式
供电方式:DC24V
供电方式:AC220V
量程(探头长度)
150mm探头长度
200mm探头长度
300mm探头长度
400mm探头长度
500mm探头长度
探头长度,最长1000mm
探头(探杆)材质
不锈钢1.4435(316L)(*)
PFTE特氟龙(*)
FEP氟化乙烯丙烯
陶瓷
刚玉管
变送单元类型
一体就地显示式
分体远传圆形仪表接线盒
分体远传方形仪表接线盒
安装方式(过程连接)
螺纹连接 NPT1"
法兰连接 DN25
法兰连接 DN50
卫生卡箍式Ф50.5
定制型
输出类型
电流信号4…20mA
电流信号4…20mA+2路继电器输出
4路继电器输出
防爆类型
隔爆功能型
无防爆功能普通型
(特殊备选项)VARIO
-180~450°C(不选择此项产品为常规耐温–20~260℃)
高防护型IP67
探头保护套管(不锈钢1.4435(316L))
柔性探头(较长量程与安装空间有推荐)
上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息
