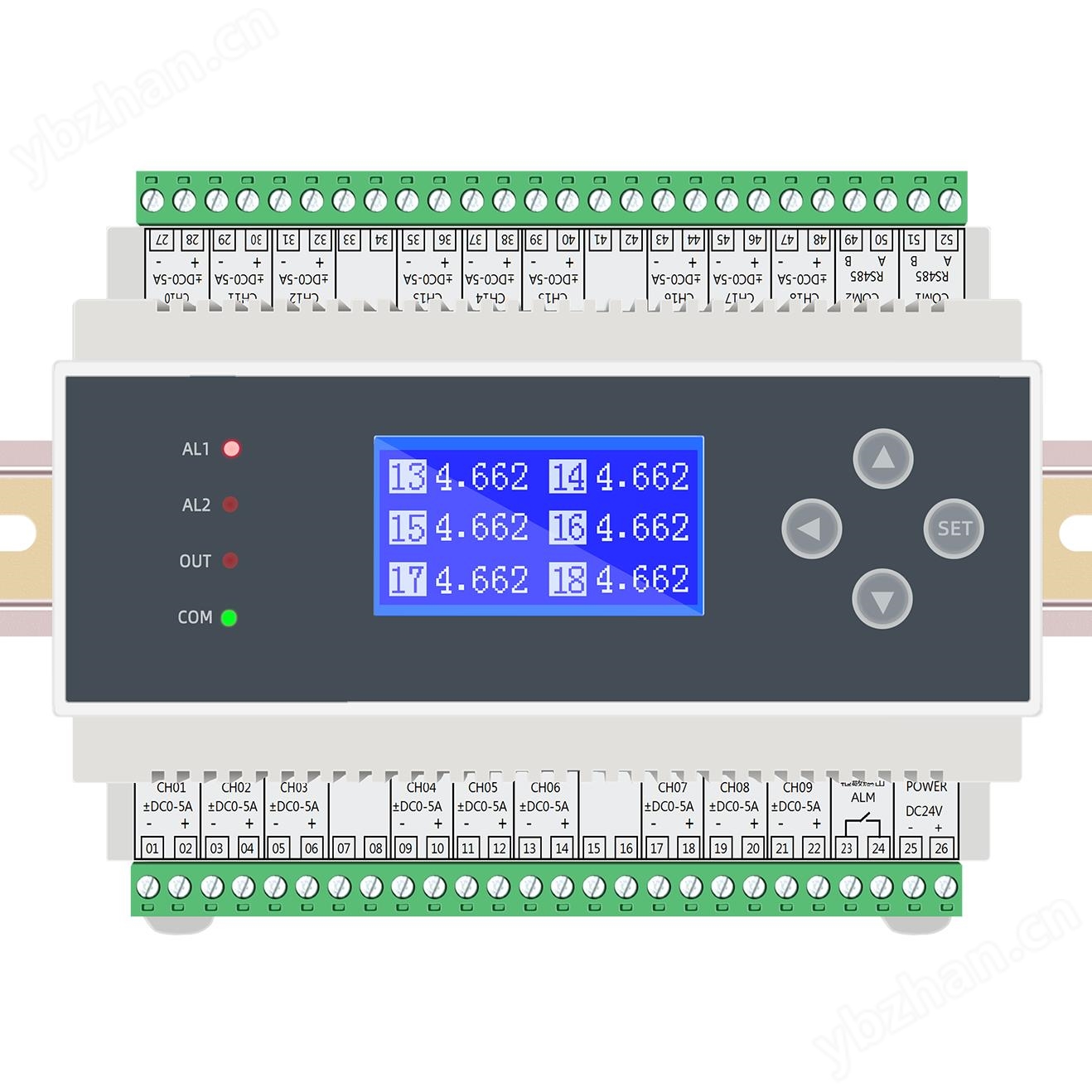

DM1631 智能多通道电压电流采集
一、多通道采集交流电压电流表功能特点
宽温液晶中文/英文显示
18通道交流电压电流隔离输入。
各通道独立AD采集，25-1000mS采集速度可设置。
带一个继电器公共报警输出。
两个独立的RS485串口通讯可同时使用互不干扰。
隔离防雷RS485接口，标准MODUBS-RTU通讯协议。

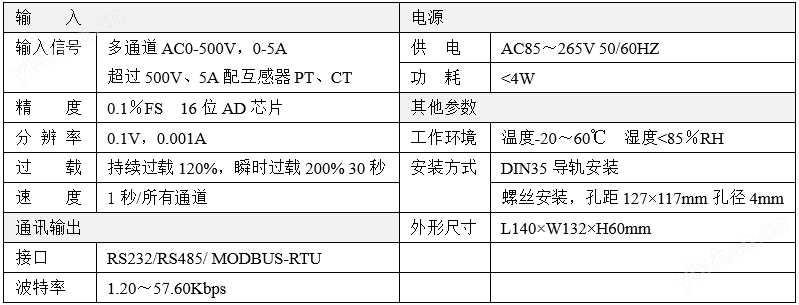

二、主要技术指标

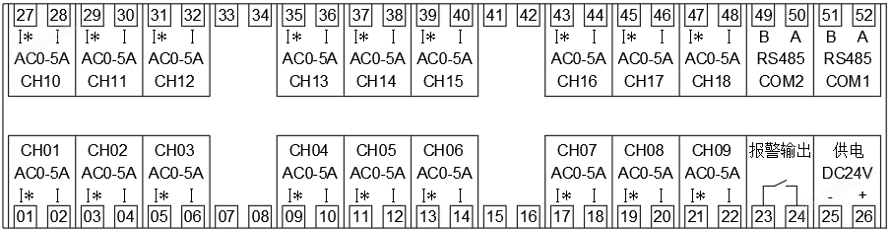

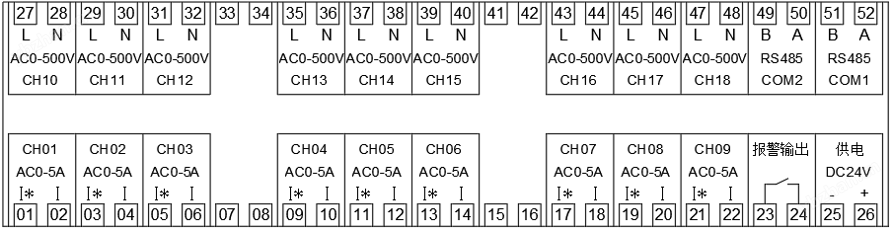

三、多通道采集交流电压电流表端子接线

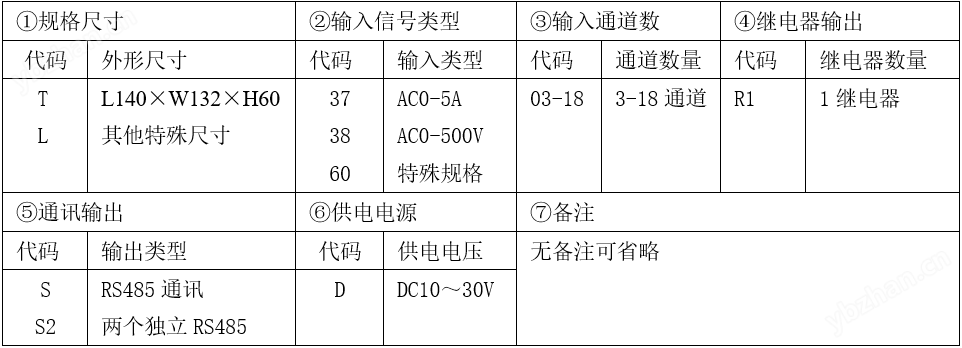

四、产品选型
DM1631智能多通道电压电流表 DM1631-□□□-□□-□()
①②③ ④⑤ ⑥⑦
备注：1、选型必须完整，没有选到的功能也要填上代码。
选型举例：DM1631-T3718-R1S-D
DM1631-T38(8)37(8)16-10S2-D，8通道电压8通道电流
五、操作说明

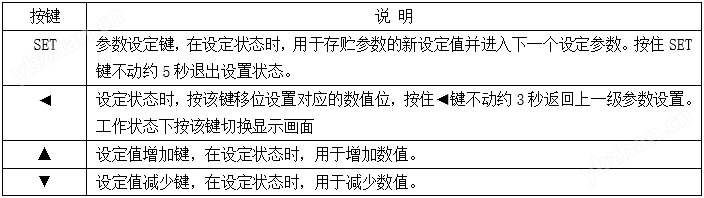

(一)按键功能仪表按键为轻触式按键，使用时请勿用力按压。

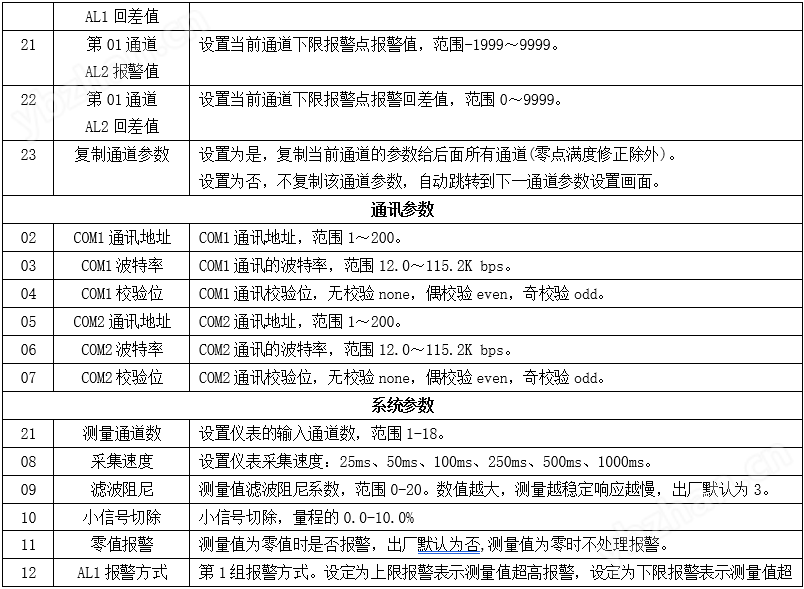

(二)参数设定
工作状态下，仪表同时显示多个通道测量值，按住SET键不动约1秒进入输入密码画面。在设定状态下，显示参数提示信息、设定值。如果设定过程中约 60 秒钟内无按键操作，则自动退出设置状态进入运行状态。设置好一个参数后，再按 SET 键确认进入下一个参数设置状态。在设置过程中，长按◄键不动约2秒返回上一个参数设置状态。
六、通讯说明
(1)本产品配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。为避免通讯冲突，仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中，仪表地址不能相同，波特率要一致。

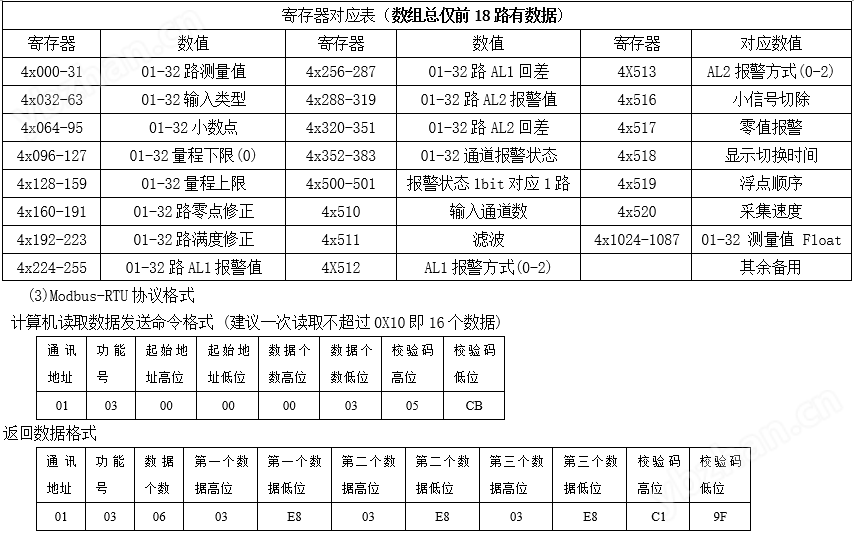

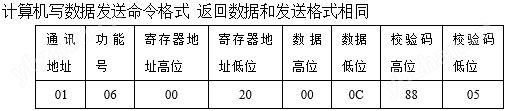

(2) 采用标准Modbus-RTU通讯协议，使用其中的03、04、06功能号。在使用组态软件触摸屏时，选用设备为标准Modbus或modicon(**康)的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为有符号16位整型，使用组态王时寄存器（即4x001，4x000），别的组态软件有可能是从3x001或3x000开始。需用户根据实际情况处理小数点位数。用户编程建议定义有符号的整型数据即可，也可以通过计算，当数据大于0X7FFF(十进制32767)时,用65536减去该数据再取负，例如通讯传输数据为0XFF9C（十进制是65436），65536-65436=100，再取负数即为-100，专业算法也可以用取反加1。对于长整型数据如累积量等，数据值=高位×65536+低位，也可以选择数据类型为长整型（Long），系统自动计算出累积量。寄存器 4x1024起为测量值的单精度浮点数类型，执行标准 IEEE754， 例如 0x42CAFBCF 对应 101.4918。
(4) 举例：读地址为1的第一个数据值：发送数据为 01 03 00 00 00 01 84 0A，发送数据中, 01是下位机地址，03是功能号，00、00是寄存器起始地址，00、01 表示读一个数，84、0A是CRC校验码；返回数据为 01 03 02 03 E8 B8 FA，返回数据中，01是仪表地址，03是功能号，02数据个数，03、E8 测量值对应整数1000，用户根据情况确定小数点位置；B8、FA是校验码。如果要读两个数据，则可以发送01 03 00 00 00 02 C4 0B。
带有通讯指示灯（COM）的产品，下位机收到正确的命令后，指示灯会闪烁。
产品带有通用地址248，不明确地址时可以用该地址读取。
七、报警说明
该仪表可带1个继电器，每个通道可设置报警或多通道共用一组报警参数公共报警。采用报警值回差值两个参数避免继电器频繁动作。
上限报警：测量值高于报警值则处于报警状态，测量值低于报警值-回差值后，解除报警状态；
下限报警: 测量值低于报警值则处于报警状态，测量值高于报警值+回差值后，解除报警状态；
关闭报警值：禁止报警。 各通道报警状态值通讯可以读取。
八、质保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。
