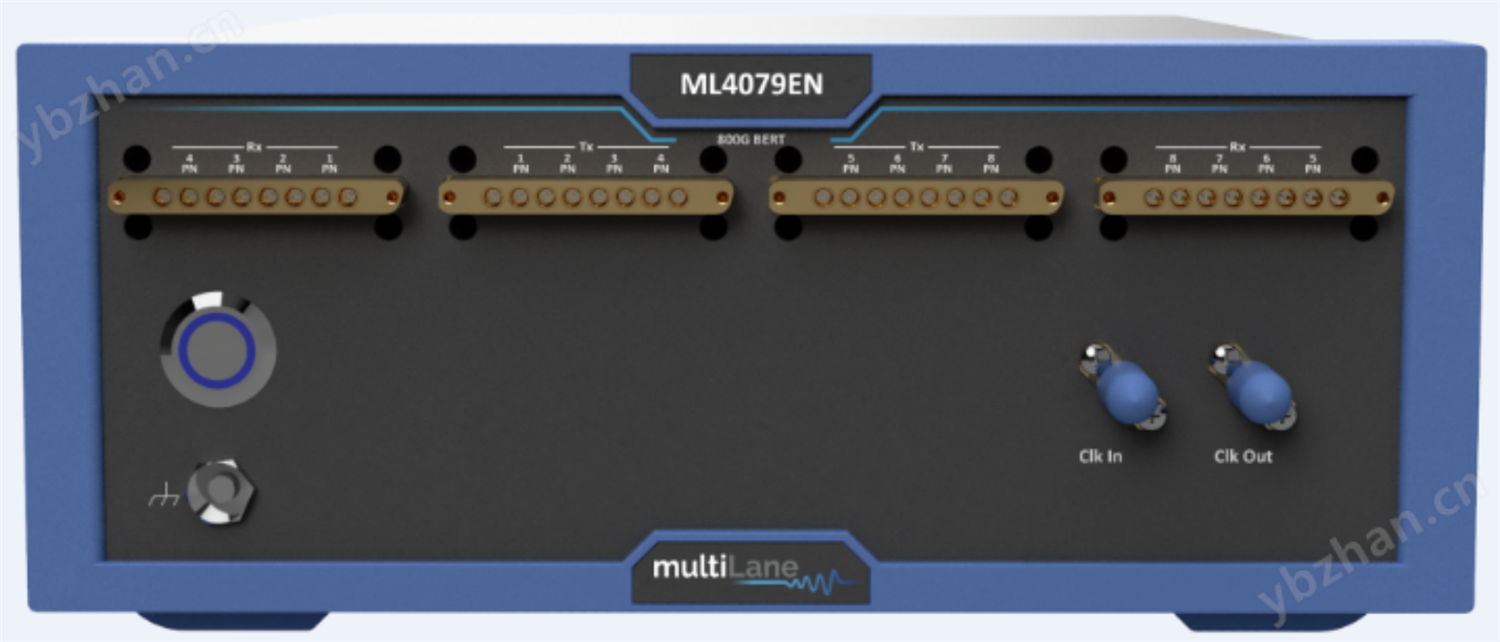

ML4079EN 是一款800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件FEC分析，以便能够了解系统环境中的DUT行为。其他功能包括信噪比 （SNR） 和直方图测量，以及发射器和接收器均衡器。ML4079EN具有的抖动和噪声注入集成，以支持IEEE JTOL和ITOL测量。
抖动容限-JTOL
使用高速信号时，必须考虑来自不同来源的抖动分量的影响，并影响信号质量。因此，抖动容限不再是一种选择，而是表征 DUT 的硬性要求。
干扰容限-ITOL
ML4079EN支持噪声注入功能，可模拟现实生活中的串扰场景以及浅环回测试。噪声实现可以采取连续干扰、突发串扰或单散粒噪声的形式，并且可以在每个通道上独立配置。浅环回功能适用于各种流量类型，包括无帧 PRBS、有帧以太网和 FEC 流量。
RLM压力测试
此功能通过更改内/外眼设置和测量电平分离失配比RLM，可以对传输的信号进行稳健性测试。将获得的值与IEEE 802.3发射器特性值进行比较，以进行一致性评估。
- 抖动频率范围：1 kHz - 40 MHz
- Above IEEE Mask (by 3x)
- Line Rate 53.125 GBaud
- Margin Testing
|
Parameter |
Specifications |
||
|
Bit Rates |
PAM4: 23 – 29 GBaud / 46 – 58 GBaud NRZ: 23 – 29 Gbps / 46 – 58 Gbps |
||
|
TX Amplitude Differential |
0 – 1200 mVpp (defined at front panel connector) |
||
|
Patterns |
PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, User Defined |
||
|
TX Amplitude Adjustment |
Steps of 1 mV |
||
|
Pre-emphasis resolution |
1000 steps |
||
|
Pre- / Post-emphasis |
6 dB |
||
|
Equalizing Filter Spacing |
1 UI |
||
|
Random Jitter RMS 1 |
<290 fs |
||
|
Rise/ Fall Time (20–80%) 1 |
<10 ps |
||
|
Coding |
Gray coding supported |
||
|
FEC (up to 800G) |
KP (100G, 400G) |
||
|
KR (100G) |
|||
|
Output Return Loss up to 10 GHz |
<-15 dB |
||
|
Output Return Loss (16-25 GHz) |
<-10 dB |
||
|
Error Detector input range |
50 – 800 mV differential |
||
|
TX/RX connectors |
4x 8 channel M-SMPM foot print on front channel |
||
|
Reference clock Output |
Reference clock |
156.25 MHz |
|
|
Monitor clock |
Rate division 4/8/16/32/128/256 |
||
|
Diff. Input Return Loss |
Better than 10 dB |
||
|
Eye monitor resolution |
8 bits horizontal across 2 UI / 9 bits vertical |
||
|
Clock Input Range |
Up to 4.4 GHz |
||
|
Clock Input Amplitude |
200 – 1000 mV |
||
|
Input Impedance |
50 Ω |
||
|
Ambient Temperature |
0 – 75 °C |
||
|
Power |
110 V, 1.4 A or 220 V, 0.9 A – 50/60 Hz |
||
