一、概况

配电房是电力系统末端配电网中传输、分配电能的主要电气设备场所，是城市配电网系统的重要组成部分。长期以来，配电房管理工作一直是供电系统运行管理的可靠性的薄弱环节之一，一些配电房开关跳闸和配电房环境过热影响设备运行、配电房水浸导致设备损坏、配电房设备被盗等，既容易
烧毁设备，也容易影响用户正常的用电情况，由于低压配电网络缺乏这方面的检测手段，主要由工作人员逐个测量配电装置及巡检，结果是费时费工，既不能及时反映现场情况，也不能及时解决实际问题。为此，在配电房加装综合检测系统，实现配电房环境和供电设备各种状态量在线监测，通过后台系统集成开发，实现各种监测数据的查询、分析、预警及综合展示，以提高配电房的运行能力，保障
配电房设备的安全运行。

电力物联网运维云平台，实现配电室视频监控、智能门锁、异常进入、烟雾报警、水位监测、SF6气体监测、臭氧气体监测、温湿度监测、风机控制、除湿机控制、空调控制、消防系统等功能的远程和本地监测、控制功能。所有数据通过一台综合监控主机对各种报警及监测数据进行分析，及时控制现场报警和上传报警信号，并可实现对灯光、风机、除湿机、空调、排水泵等辅助设备的联动控制和遥控功能。

二、技术标准

本软件的设计功能、性能指标满足行业相关标准、规范规定（包括但不限于）的要求：

◆ GB/T28181-2011 《安全防范视频监控联网系统信息传输、交换、控制技术要求》

◆ 国家电网公司企业标准（Q/GDW 517.1-2010） 《电网视频监控系统及接口》

◆ DL/T860-2016  《电力自动化通信网络和系统》

◆ DL/T634.5104-2009 《远动设备及系统》

◆ IETF RFC 2068 《超文本传输协议（HTTP）》

◆ IETF RFC 2326《实时流媒体传输协议（RTSP）》

◆ IETF RFC 3261《会议初始化协议（SIP）》

◆ IETF RFC 3550《实时传输协议（RTP）》

◆ IETF RFC 3551《实时传输控制协议（RTCP）》

◆ ITU H.264《视音频编解码标准》

◆ ITU-T G.711《音频编解码标准》

◆ ITU-T G.722《音频编解码标准》

◆ ITU-T G.726《音频编解码标准》

三、设计原则

先进性：系统采用成熟及先进的设备和技术；即采用先进的网络、数据库、通信、数据处理、开发平台和方式等，保证整个系统起点高、功能强、生命周期长；

灵活性：系统具有强大的“组态”功能；组网方式、功能配置、界面设置、设备接入灵活，能满足不同监控对象的业务需求，软件功能齐全，配置方便；

可扩展性：能够适应不断增加的业务需求，当增加新的监控对象时，只需增加少量设备，无需改动任何软件；

开放性：开放式系统结构，系统的网络协议、数据库操作、产品的集成和开发工具都采用业界主流标准，保证系统开放性；

实时性：系统有及快的响应速度，每路图象可达 25 帧/秒，远程图象延迟小于 0.5 秒；

实用性：从用户角度出发，系统能使配电房少人甚至无人值守成为可能。充分利用现有资源，尽量降低系统成本，使系统具有较高的性能价格比。

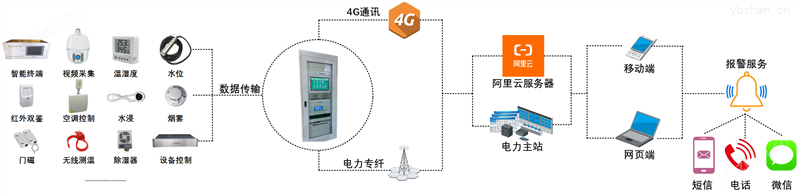

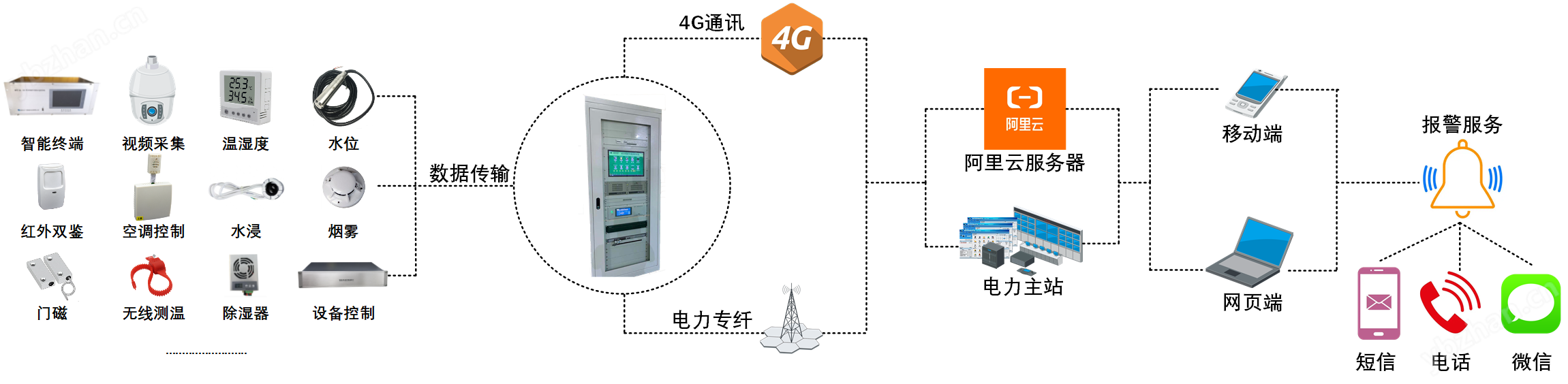

四、系统架构图

五、电力系统联网运维云平台功能介绍

电力物联网运维云平台采用专业化的综合电力监控软件，全中文界面，基于BS架构，采用模块化、智能化的设计理念，支持众多操作系统，拥有强大且性能*的实时数据库管理系统，完善的主操作界面，完善的系统维护界面，功能齐全的通讯子系统。监控系统使用方便灵活，学习容易。它对整个配电系统的运行状态通过图形界面进行实时监控，包括进行遥测、遥信、遥控和事件记录等。

（1）系统概览

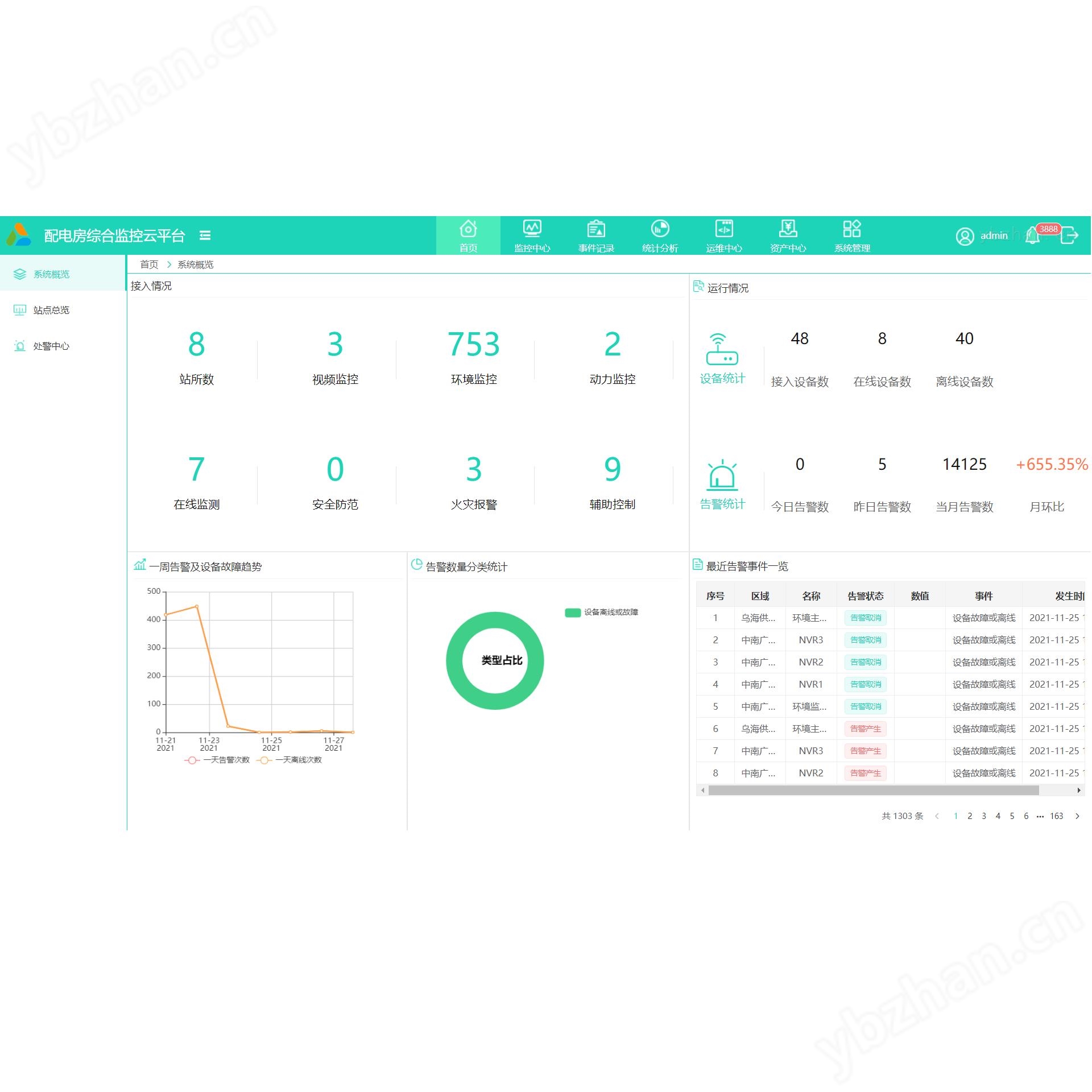

系统首页直观显示了该平台的所有接入站所的数量、运行情况（设备统计、告警统计）、一周告警及设备故障趋势分析、告警数量分类统计、最近告警事件一览的信息。

（2）站点总览

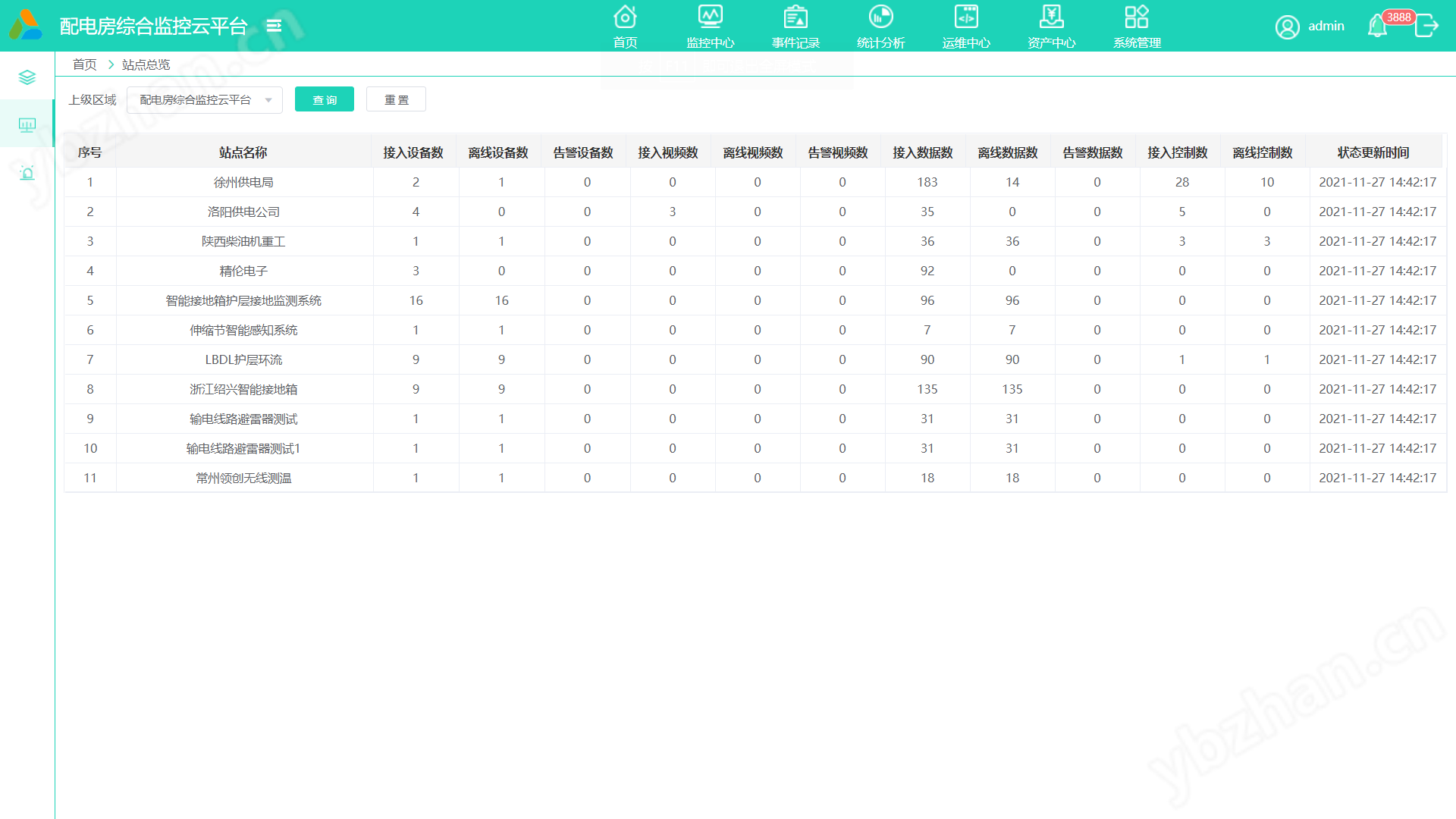

站点总览显示了云平台接入的站点名称及各个站点接入和运行的详细信息（接入设备数、离线设备数、告警设备数、接入视频数、离线视频数、告警视频数、接入数据数、离线数据数、告警数据数、接入控制数、离线控制数和状态更新时间）。

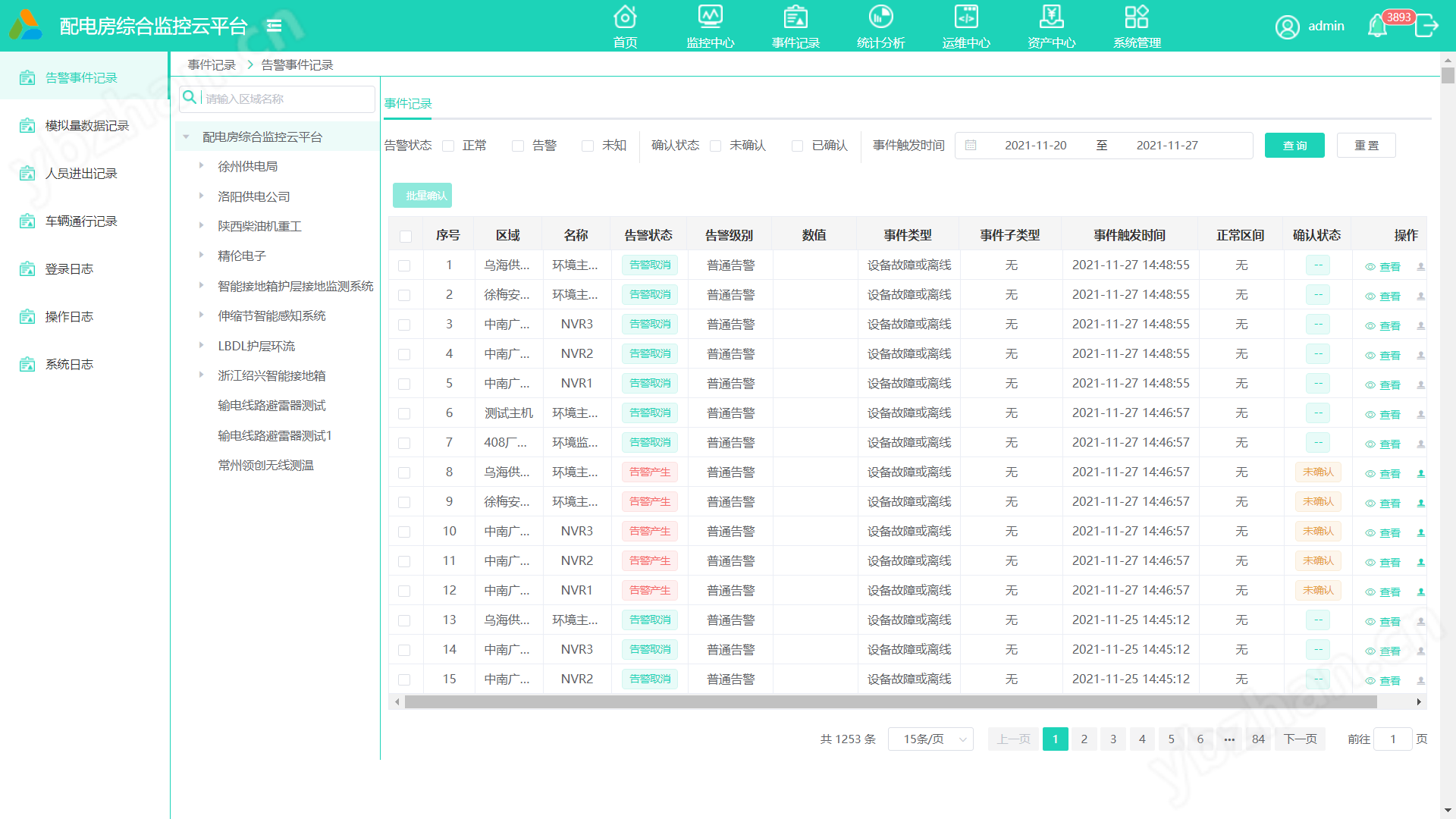

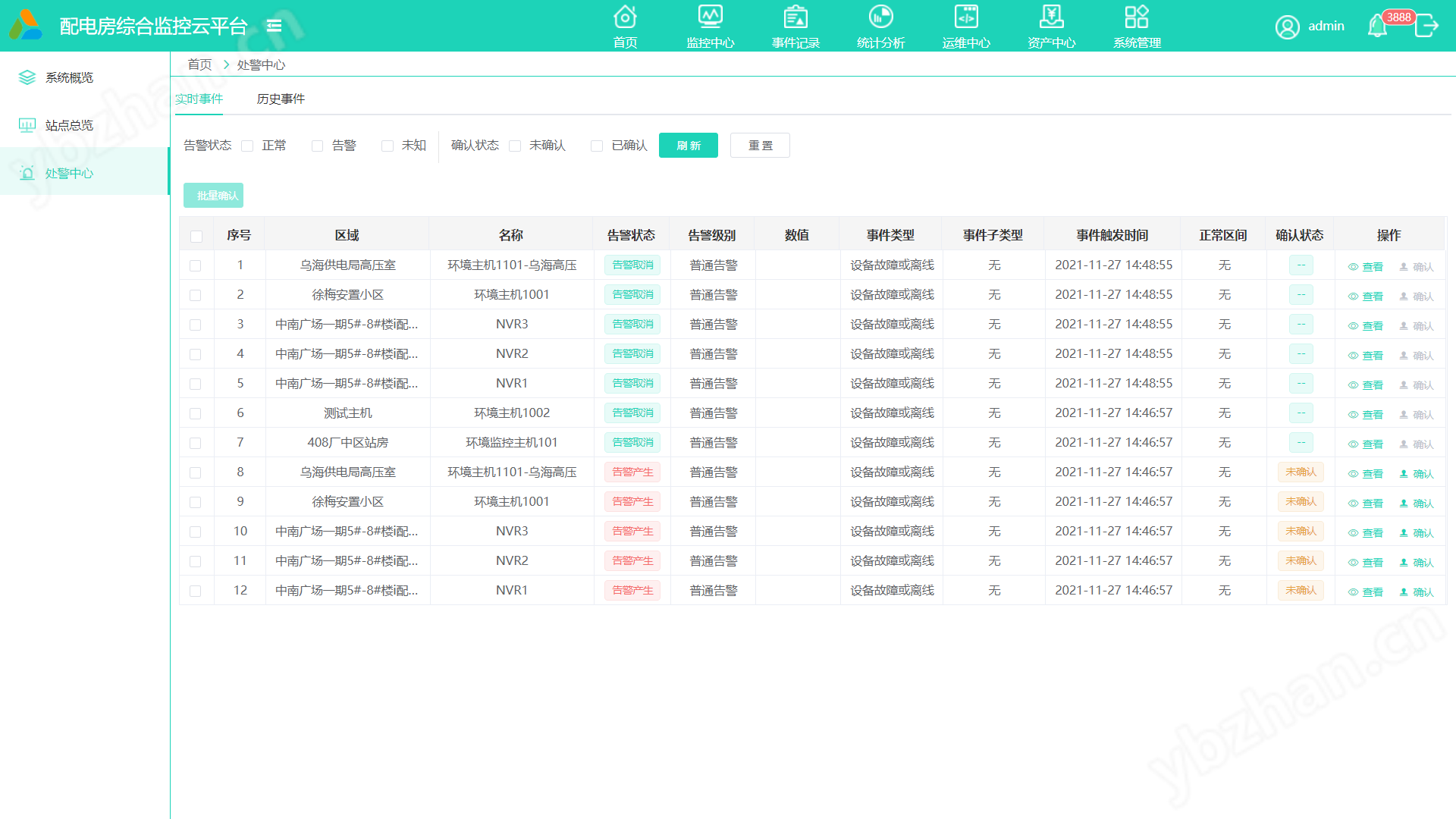

（3）处警中心

处警中心会记录各个站点上传的告警信息，分为实时事件和历史事件，可以批量确认告警信息。

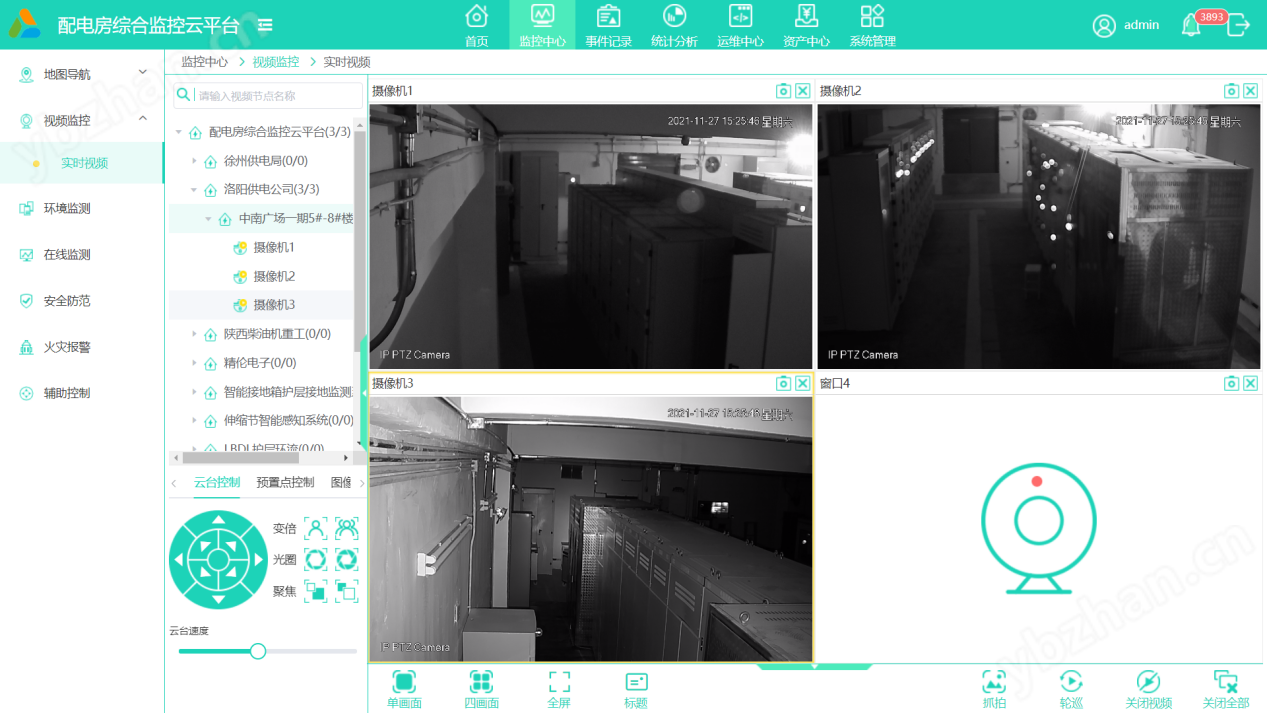

（4）视频监控

系统支持接入各种市场上主流的前端DVR、NVR、IP摄像机等设备。

支持不同区域不同设备的多路视频图像同屏显示，图像显示数量可任意切换，支持1/4画面。

通过第三方视频监控平台（海康威视萤石云）集成在云平台上， 可实时在线监测配电房视频信息；

支持视频轮巡功能，通过视频轮巡实现对系统的监控点进行视频巡检，参与轮巡的对象可以任意设定，包括不同区域的视频、同一区域的不同摄像机、同一摄像机的不同预置位等，轮巡间隔时间可设置，完成轮巡任务的摄像机可自动复位。

系统支持对云台球机的云台上下左右、镜头变倍聚焦，支持预置位配置与控制，支持云台的巡航扫描功能。

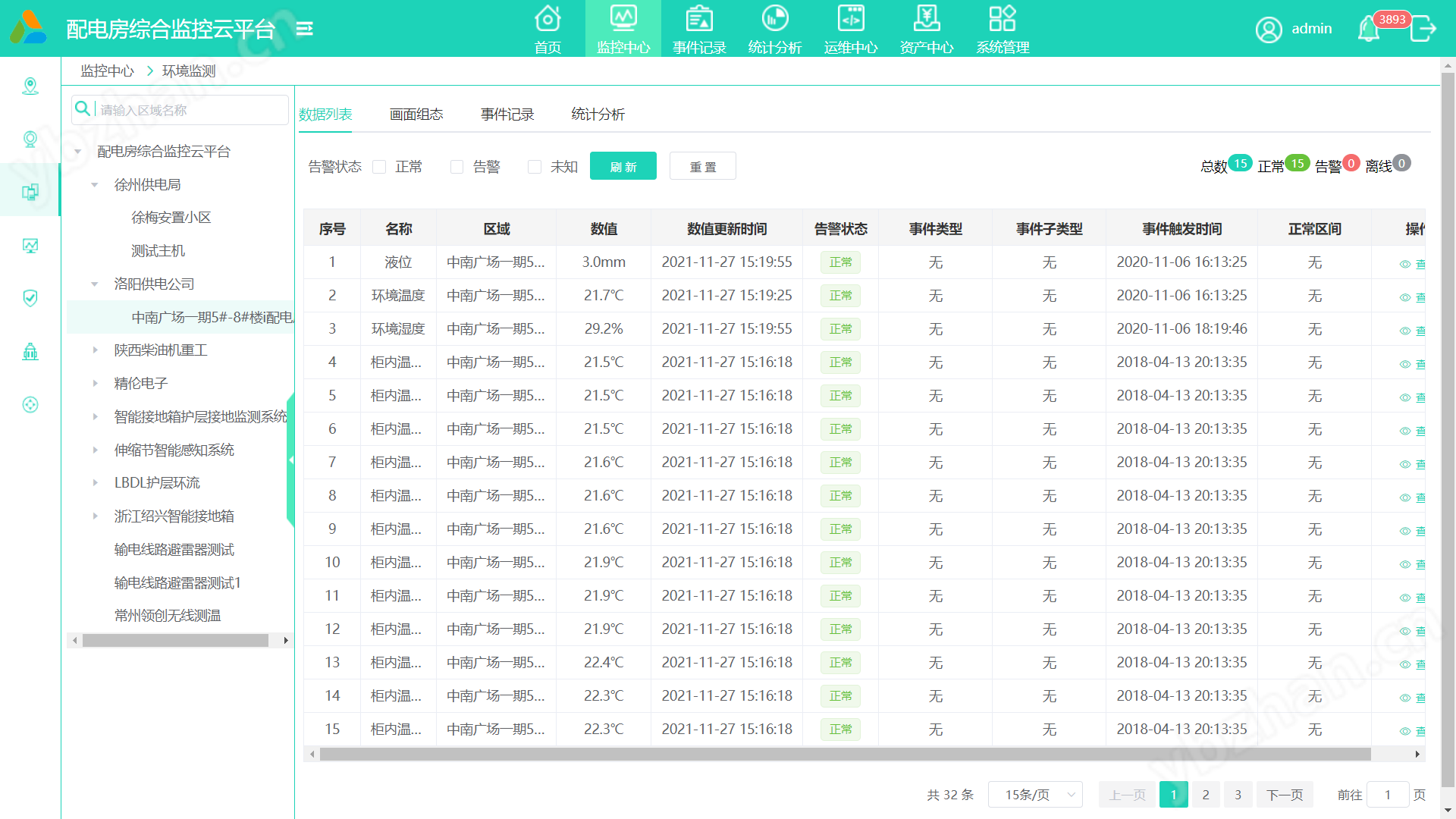

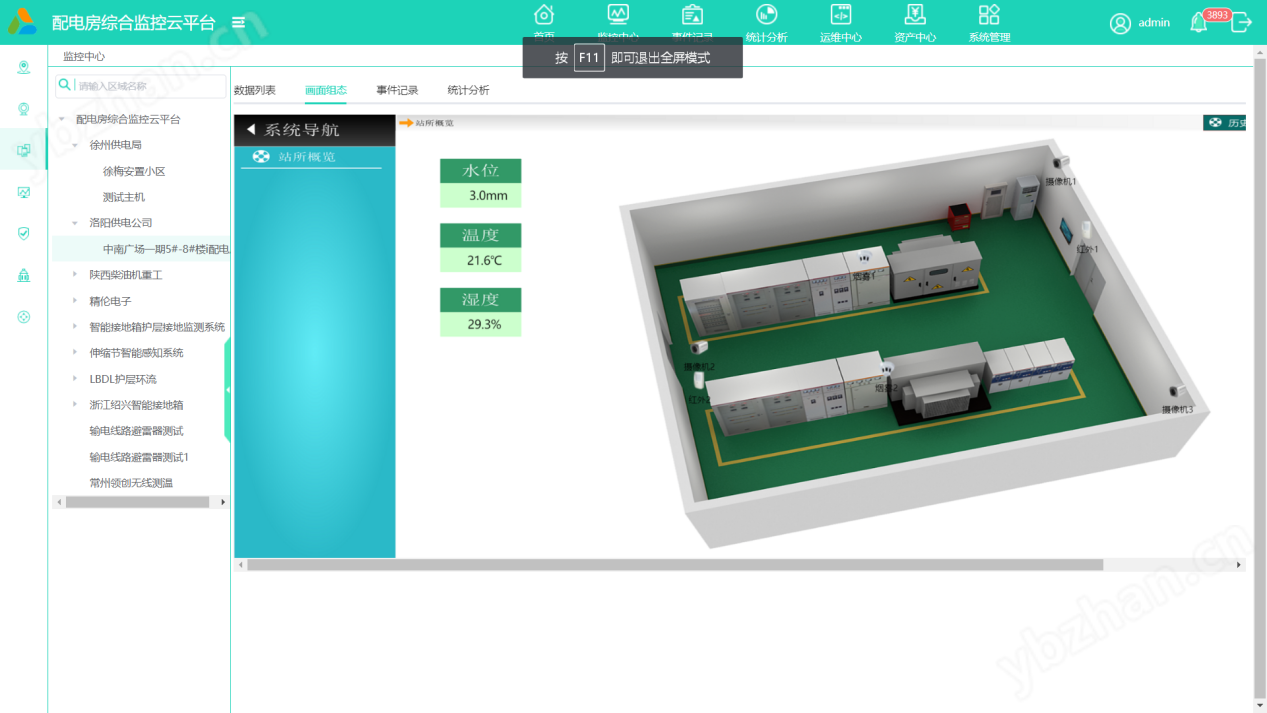

（5）环境监测

监测配电房内外与运行相关的环境数据，对异常情况及时预警，监测内容包括SF6浓度、氧气浓度、温度湿度、水位、烟雾、水浸、红外等信息。

支持画面组态；

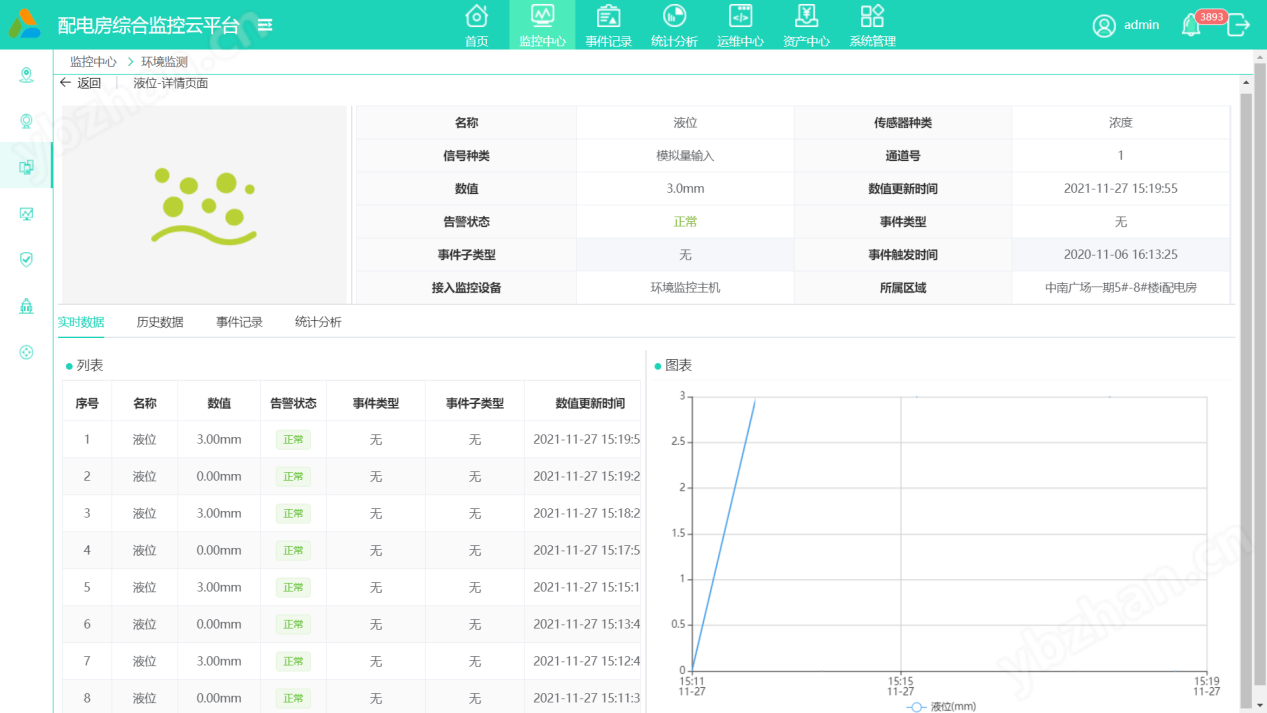

可查询单个遥测或遥信的详细信息，包括（名称、传感器种类、信号种类、通道号、数值、数值更新时间、告警状态、事件类型、事件子类型、事件触发时间、接入监控设备、所属区域）；

支持查看实时数据、历史数据、事件记录和统计分析。

（6）安全防范

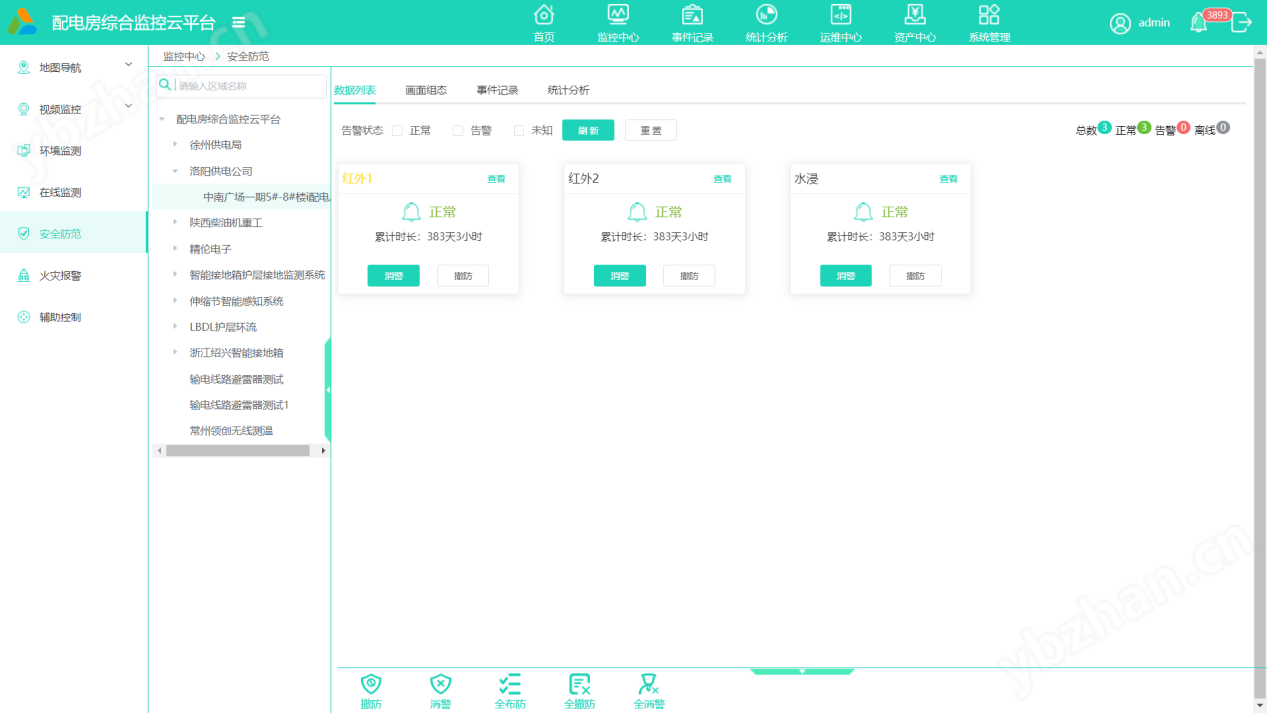

实现对配电房防盗、防火、防人为事故的远程监控，主要功能包括：周界安防告警、门禁告警、SF6浓度告警、氧气浓度告警、温湿度告警等，大限度的保障配电房的安全。

系统支持一点告警多个摄像机联动和多点设备联动；支持用户设置移动侦测告警和视频遮挡告警的探测区域和探测灵敏度；各种探测器可以方便地布防、撤防，并可按时间自动投入或自动撤防。

当告警发生时，安全警卫子系统能够采取一系列的措施，包括：

1)监测平台弹出告警窗口，实时通知用户；

2)监测画面自动切换至相应摄像机，有预置位的自动切换至预置位，同时监测画面OSD叠加告警信息；

3)联动相关设备，如启动现场照明、警笛等；

4)录像服务器能够自动进行存盘录像，方便以后根据告警信息检索回放相应的图像录像；

5)系统所有报警确认操作，都保留详细的日志并可生成相应报表。

6)系统支持短信息报警，管理员可自由设置报警事件和信息内容。

（7）火灾报警

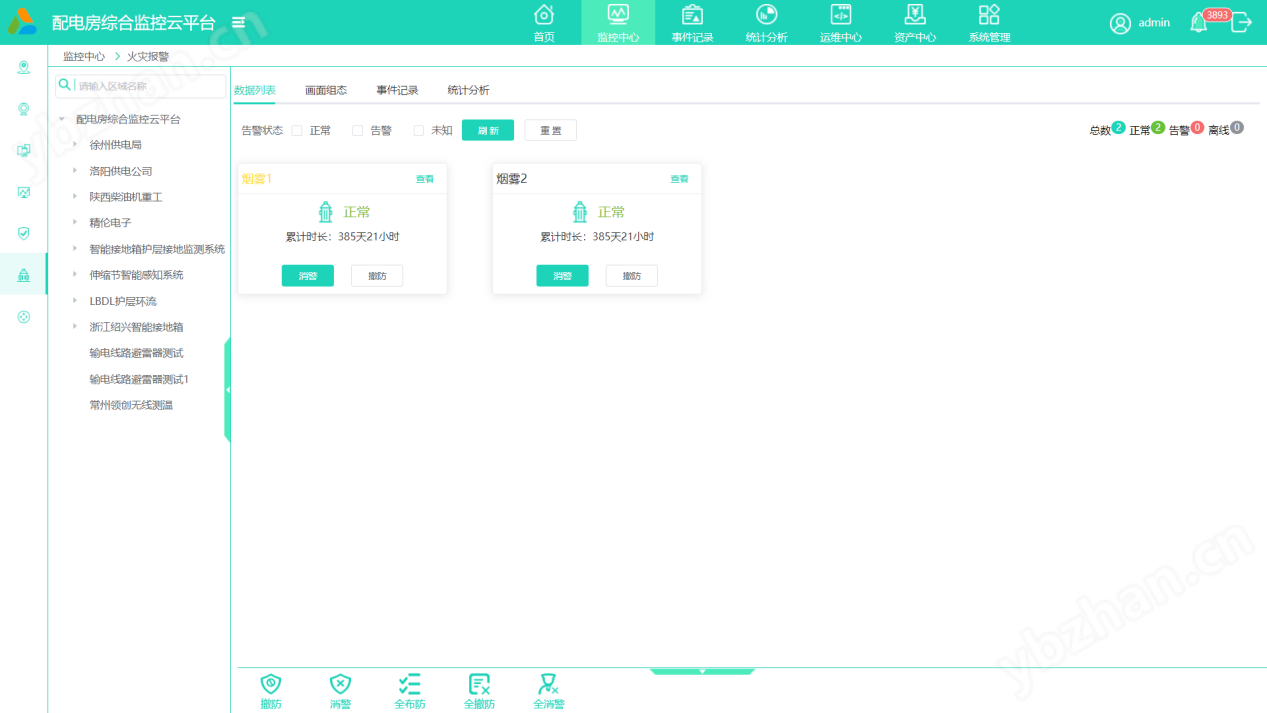

通过烟感探测器的接入，采集探测系统的实时环境状态，当产生火警信号时，告警信号上传至平台。平台接收到火警信息后，相应采取一系列措施，如联动风机、联动声光报警、短信报警等，并把火警信号进一步转发上传至调度端平台。

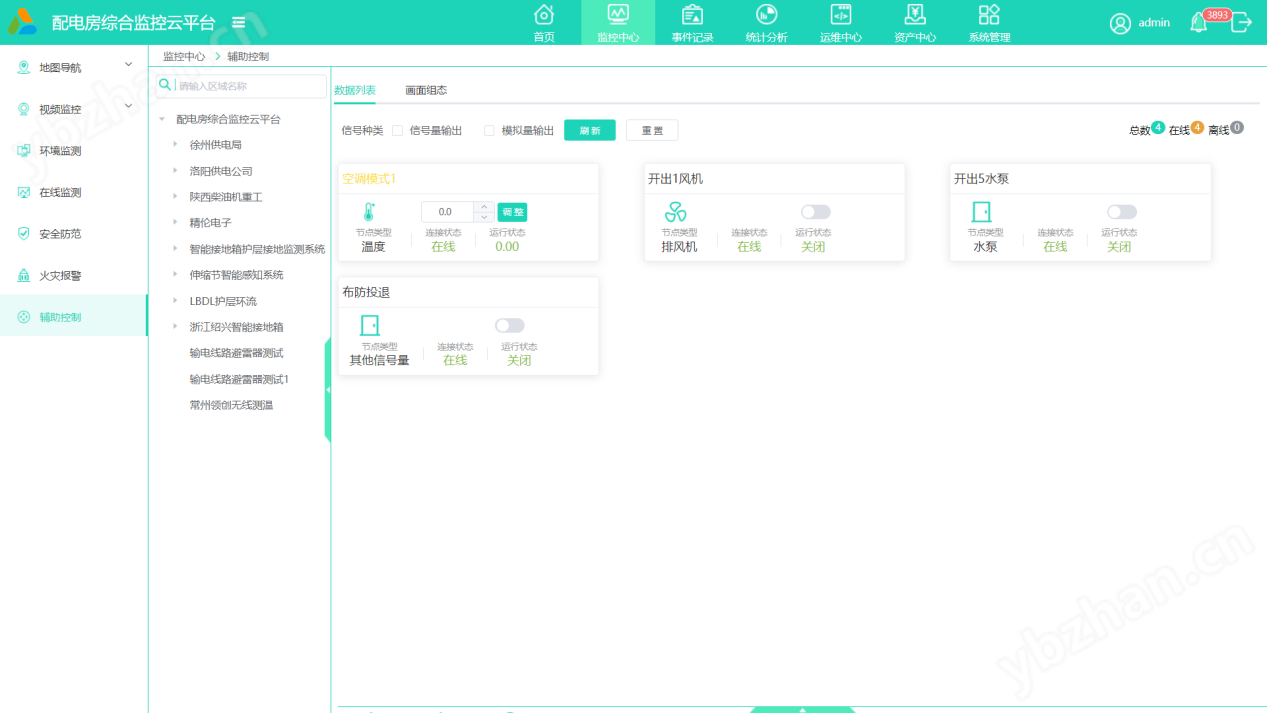

（8） 辅助控制

设备控制子系统支持对照明、空调、风机、水泵、警笛等各种设备的远程开关控制，支持对空调工作模式、温度的远程调节操作。

支持控制节点的状态自动刷新及通过关联数据节点状态反馈刷新。

支持单节点和全部节点操作。
