一、概述
(1) 内含加减计数、可逆计数、可识别相位计数(光栅表)三种计数模式；
(2) 输入信号：开关量、电平脉冲(低电平:-30V～+0.8V，高电平:+4V～+30V)；
(3) 外接传感器：接近开关、霍尔开关、光电开关、编码器等；
(4) 仪表向传感器外供DC12V/50mA直流电源；
(5) 可设定倍率，确定计数与显示的比例关系，倍率值范围:0.0001～9999；
(6) 可预置计数值，可通过复位按键或复位端子复位计数值；
(7) 当前的计数值、设定的计数功能参数值、设定的计数控制值掉电不丢失；
(8) 有低速计数与高速计数选择，在低速计数方式下提供了软件滤波功能；
(9) 内置三路继电器报警输出，多达12种的继电器报警控制输出方式，可满足各种控制需求；
(10) RS485通信，Modbus-RTU协议，可与PLC、HMI、工业组态软件直接互连；
(11) 6位0.56英寸高亮红色数码管显示。
二、主要技术指标
|
性能 |
参数 |
|
|
计数频率 |
＜10KHz |
|
|
计数范围 |
-199999~999999 |
|
|
显示值 |
脉冲输入值 × 倍率值 |
|
|
馈电输出 |
DC12V/50mA |
|
|
工作电源 |
工作范围 |
AC/DC85~265V或DC9~36V |
|
功耗 |
＜3VA |
|
|
通信接口 |
RS485接口，Modbus-RTU协议 |
|
|
继电器 |
继电器触点寿命10万次，触点容量3A/AC220V，3A/DC24V |
|
|
工作环境 |
工作温度:-10-55℃；储存温度:-20-80℃ |
|
|
外形尺寸 |
面板尺寸:96×48mm；开孔尺寸:92×44mm；深度：90mm |
|
三、命名方式
HY304 ① - ② - ③
①、输入信号类型：N输入接口为NPN型；P输入接口为PNP型。
②、RS485数字接口代号为R，无此输出为空。
③、继电器报警输出：一路继电器输出代号为A，二路继电器输出代号为A2，三路继电器输出代号为A3，无继电器输出为空。
举例：输入传感器为NPN型，带RS485通信，双继电器报警，型号为:HY304N-R-A2。

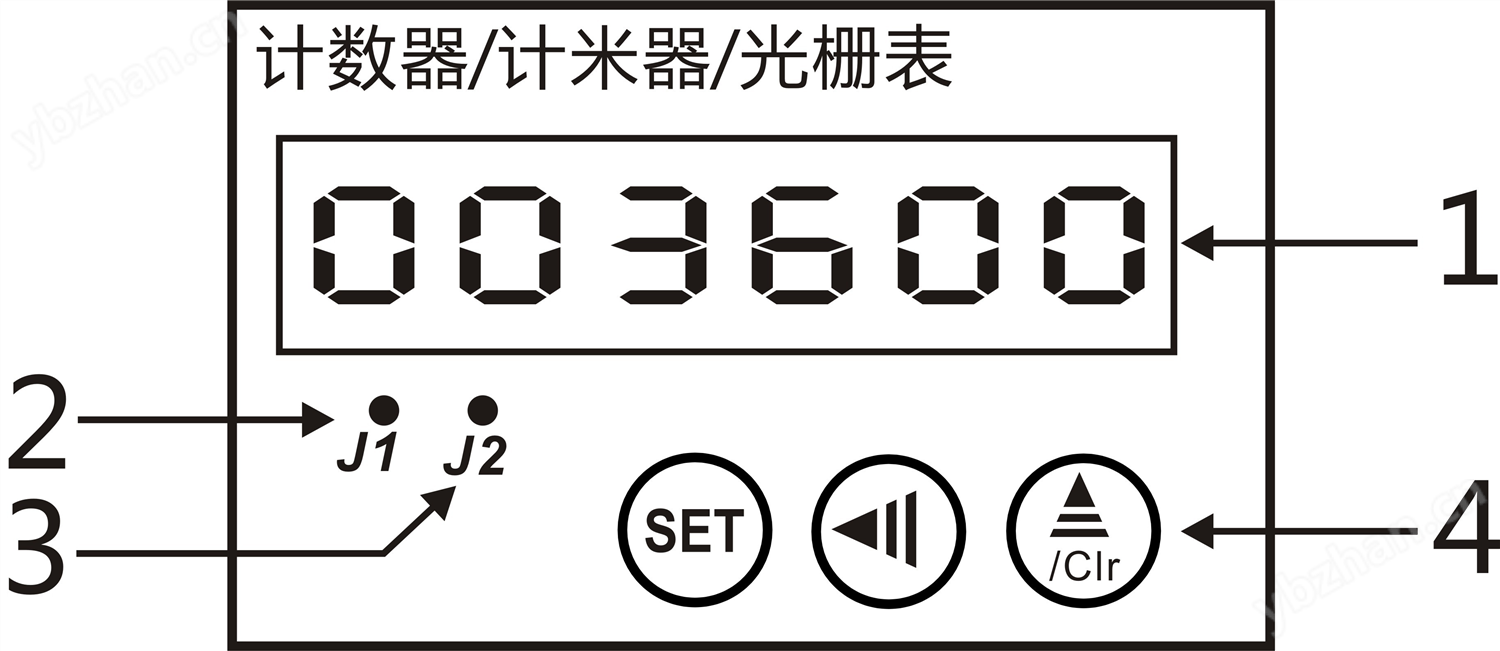

四、显示面板说明
①、计数值显示。
②、J1继电器动作指示灯。
③、J2继电器动作指示灯。
④、操作按键，用于参数设置与计数值清零。
五、计数器计数模式
本仪表有三种计数模式。
(1)模式1，加减计数模式，此计数模式为出厂时预设计数模式(工作模式图见图3-1): IN1,IN2 为输入端，当 IN1 接受信号时为加计数，当 IN2 接受信号时为减计数。
(2)模式2，可 逆计数模式(工作模式图见图3-2): IN1 为计数信号输入端， IN2 为控制信号输入端。①控制加计数 :IN2 开路或输入高电平，当 IN1 接受信号时为加计数；②控制减计数 :IN2 与 GND 短路或输入低电平，当 IN1 接受信号时为减计数。
(3)模式3，可识别相位计数模式(工作模式图见图3-3): IN1,IN2 为输入端，当 IN1,IN2 按顺序接受相位相差 90 度 A ， B 信号时，计数器自动叠加识别，表现为加计数；当 IN1,IN2 按顺序接受相差 90 度 B ， A 信号时，计数器自动减识别，表现为减计数。
六、按键使用操作说明
1、按键定义：
功能键SET：用于进入菜单项，选择设置项。一直按住“SET”键大约1秒进入菜单项。
移位键◄：循环选定页面内的数码管，选定的数码管呈闪烁状态。
增加键▲/Clr：加闪烁位数码管的数值(数字在0~9之间循环)，或在工作状态用于计数清零。
2、操作方法：
用“SET”键选择参数设置页面，按“▲”进入参数值修改，通过“◄”和“▲”来实现更改参数，用“SET”键确认并进入下一项参数设置。
七、参数设置
1、参数设置流程图：
(1) PP01菜单设置，设置继电器动作：

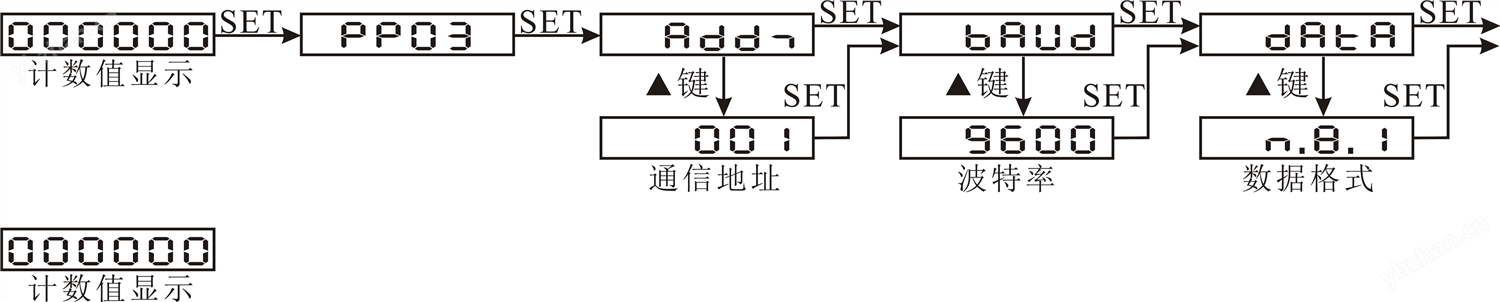

(2) PP03菜单设置，设置RS485通信参数：

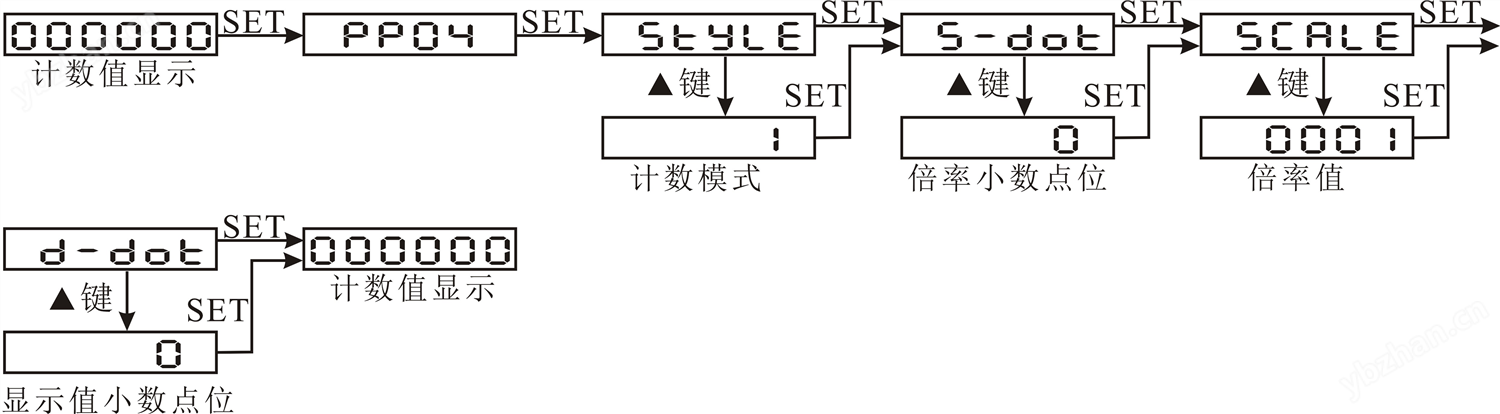

(3) PP04菜单设置，设置计数模式倍率：

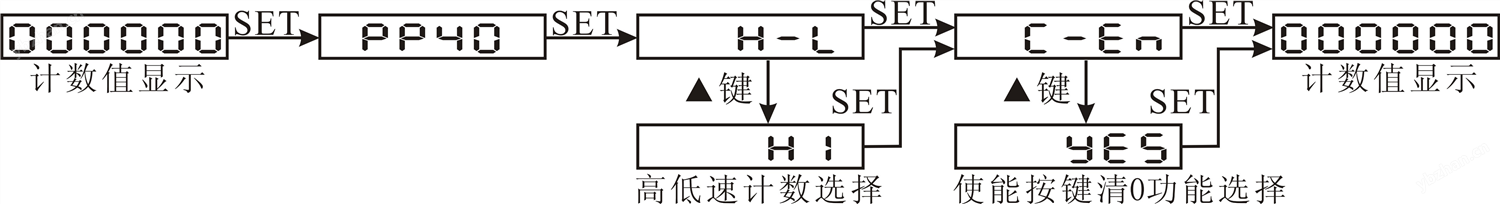

(4) PP40菜单设置，设置高低计数模式，面板按键清0使能：
(5) PP41菜单设置，设置当前计数值：
2、设置参数说明：
|
序号 |
显示 |
内容说明 |
范围 |
|
PP01 继电器工作 方式设置 |
J1-Sn |
继电器J1工作方式 |
0~12 |
|
说明：参见继电器工作方式，设置为0继电器处于遥控状态 |
|||
|
J1A-1 |
继电器J1报警值1 |
-199999~999999 |
|
|
说明：参见继电器工作方式 |
|||
|
J1A-2 |
继电器J1报警值2 |
-199999~999999 |
|
|
说明：参见继电器工作方式 |
|||
|
J1A-t |
继电器J1延时值J1-t |
0.0~999.9 |
|
|
说明：参见继电器工作方式，时间单位为秒 |
|||
|
J2-Sn |
继电器J2工作方式 |
0~5 |
|
|
说明：参见继电器工作方式，设置为0继电器处于遥控状态 |
|||
|
J2A-1 |
继电器J2报警值1 |
-199999~999999 |
|
|
说明：参见继电器工作方式 |
|||
|
J2A-2 |
继电器J2报警值2 |
-199999~999999 |
|
|
说明：参见继电器工作方式 |
|||
|
J2A-t |
继电器J2延时值J2-t |
0.0~999.9 |
|
|
说明：参见继电器工作方式，时间单位为秒 |
|||
|
J3-Sn |
继电器J3工作方式 |
0~5 |
|
|
说明：参见继电器工作方式，设置为0继电器处于遥控状态 |
|||
|
J3A-1 |
继电器J3报警值1 |
-199999~999999 |
|
|
说明：参见继电器工作方式 |
|||
|
J3A-2 |
继电器J3报警值2 |
-199999~999999 |
|
|
说明：参见继电器工作方式 |
|||
|
J3A-t |
继电器J3延时值J3-t |
0.0~999.9 |
|
|
说明：参见继电器工作方式，时间单位为秒 |
|||
|
PP03 通讯 参数设置 |
Addr |
RS485通信地址 |
1~247 |
|
说明：RS485通信地址 |
|||
|
bAUd |
RS48 5通信波特率 |
2400、4800、9600、19200 |
|
|
说明：RS485通信的波特率 |
|||
|
data |
RS 485通信数据格式 |
n.8.1 、 o.8.1 、 e.8.1 、 n.8.2 |
|
|
说明：n.8.1无校验位8个数据位1个停止位、o.8.1奇校验8个数据位1个停止位、e.8.1偶校验8个数据位1个停止位、n.8.2无校验位8个数据位2个停止位 |
|||
|
PP04 计数 模式倍率设置 |
StyLE |
计数模式 |
1~3 |
|
说明：参见计数器计数模式 |
|||
|
S-dot |
倍率小数位置 |
0~4 |
|
|
说明：倍率值的小数点位置 |
|||
|
SCALE |
倍率值 |
0.9999~9999 |
|
|
说明：倍率的值 |
|||
|
d-dot |
显示小数点位置 |
0~4 |
|
|
说明：用于设置显示的精度 |
|||
|
PP40 |
H-L |
高低速计数选择 |
Hi 、 NNi 、 Lo |
|
说明：Lo、低速计数，计数频率≤5Hz；NNi、中速计数模式，计数频率≤30Hz；Hi、高速计数，计数频率≤10KHz |
|||
|
C-En |
使能按键清零功能选择 |
yEs 、 no |
|
|
说明：yEs、使能面板按键清零功能；no、关面板按键清零功能 |
|||
|
PP41 |
CoUnt |
预置当前计数值 |
-199999~999999 |
|
说明：预置当前计数值 |
|||
八、继电器控制方式

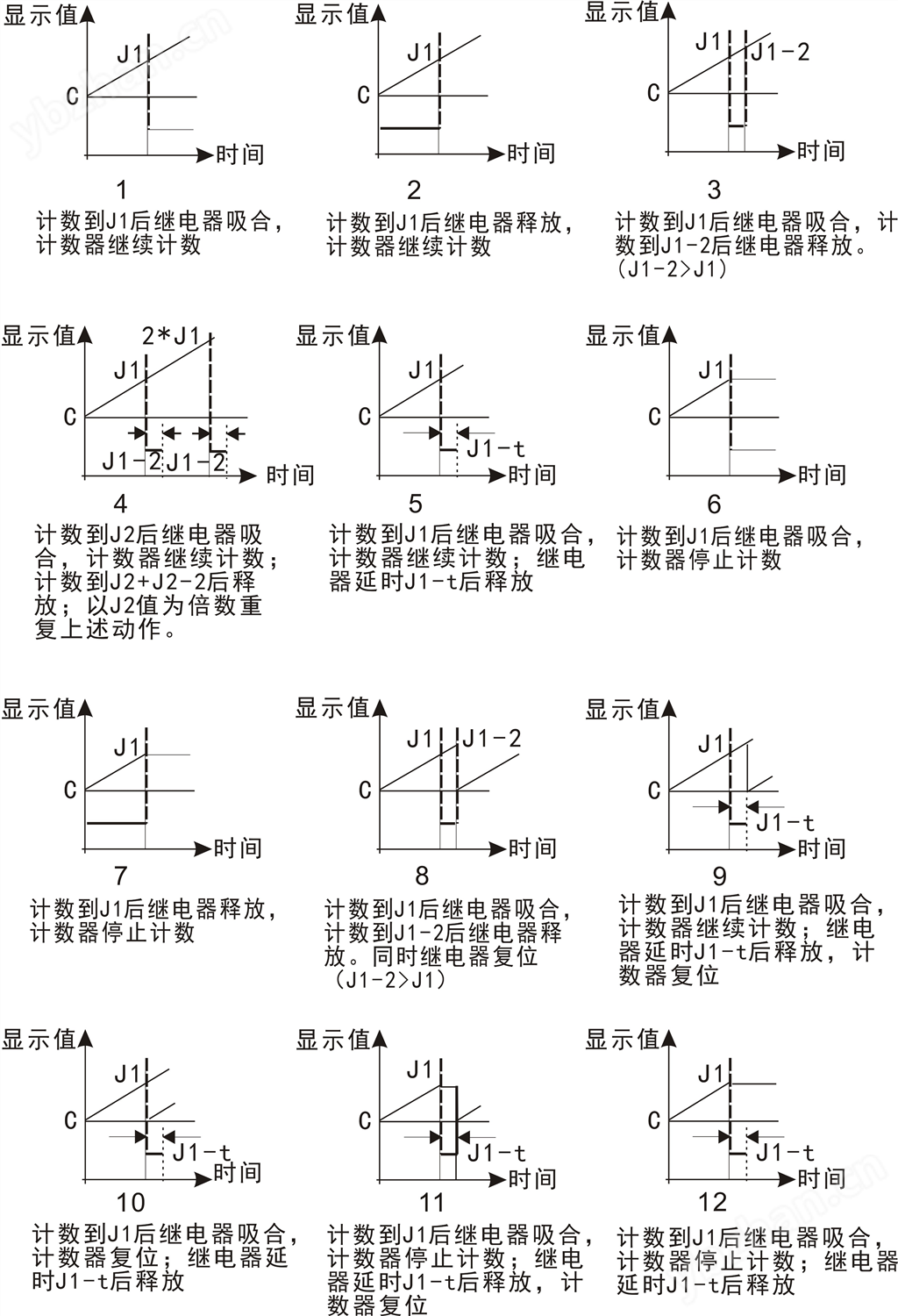

(1) 继电器J1有12种控制输出方式(J1-Sn)：

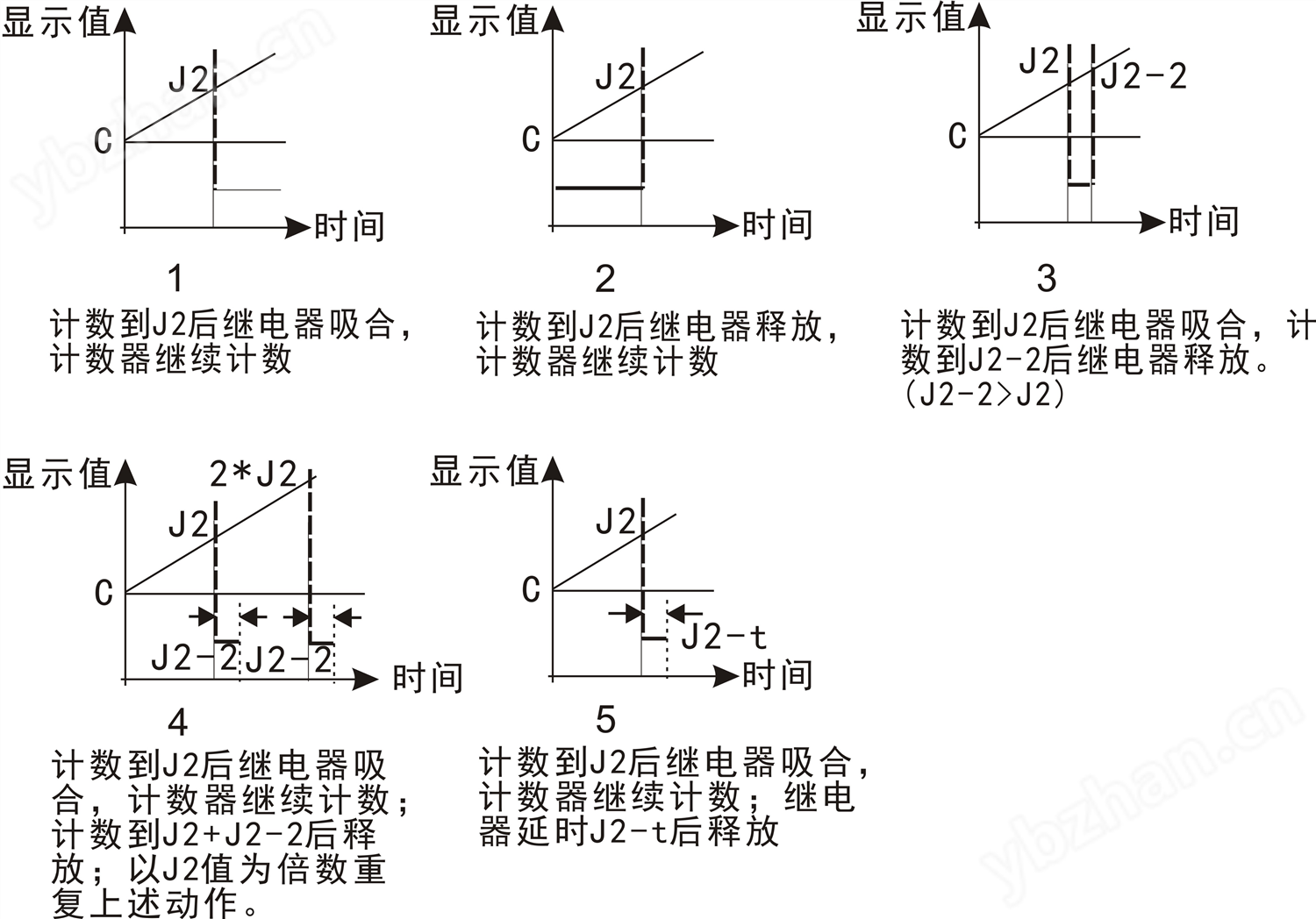

(2) 继电器J2有5种控制输出方式(J2-Sn)：
(3) 继电器J3有5种控制输出方式(J3-Sn)： 继电器 J3 的控制输出方式与 J2 相同，请参见继电器 J2 的控制输出图。
九、RS485通信
1、通信协议及特点:
RS485接口；电气连接:三线连接，即A(+),B(-),地；连接类型:异步,半双工；国际标准Modbus-RTU协议，仪表地址:1~247；波特率:2400、4800、9600、19200；数据格式: N81无校验位、8个数据位、1个停止位； O81奇校验、8个数据位、1个停止位；E81偶校验、8个数据位、1个停止位；N82无校验位、8个数据位、2个停止位；本机目前开放了01H,02H,03H,04H读命令，05H,10H写命令,03H,04H读命令功能相同，如果仪表接收到的命令有错，仪表将不响应。
报文格式说明：
命令01H：读继电器输出状态命令(共J1,J2,J3三路继电器，地址为:0~2)
主机请求 ： 地址 + 命令 + 起始继电器地址 + 继电器个数 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址号，可以在 1~247内设置，占用 1个字节
命令：01H，长度为 1个字节
起始继电器地址：欲读取的继电器起始地址，占用 2个字节
继电器个数：欲读取的继电器个数
CRC校验码：低8位在前，高8位在后，占用2个字节
从机响应： 地址 + 命令 + 寄存器字节数 + 寄存器值 + CRC校验码
1byte + 1byte + 1byte + nbyte + 2byte
地址：为仪表地址号，长度为 1个字节
命令：01H，长度为 1个字节
寄存器字节数：返回的寄存器值字节数
寄存器值：继电器的状态值
CRC校验码：占用2个字节，低8位在前，高8位在后
命令02H：读输入口状态命令(共IN1,IN2,复位三路输入,地址为0~2)
主机请求： 地址 + 命令 + 起始输入口地址 + 输入口个数 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址号，可以在 1~247内设置，占用 1个字节
命令： 02H，长度为 1个字节
起始输入口地址：欲读取的输入口起始地址，占用 2个字节
输入口个数：欲读取的输入口个数
CRC校验码：低8位在前，高8位在后，占用2个字节
从机响应： 地址 + 命令 + 寄存器字节数 + 寄存器值 + CRC校验码
1byte + 1byte + 1byte + nbyte + 2byte
地址：为仪表地址号，长度为 1个字节
命令：02H，长度为 1个字节
寄存器字节数：返回的寄存器值字节数
寄存器值：输入口的状态值
CRC校验码：占用2个字节，低8位在前，高8位在后
命令04H(或03H)：读命令
主机请求： 地址 + 命令 + 数据地址 + 数据长度 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址号，可以在 1~247内设置，占用 1个字节
命令： 04H或03H读命令，长度为 1个字节
数据地址：欲读取的寄存器起始地址，占用 2个字节
数据长度：欲读取的寄存器长度
CRC校验码：低8位在前，高8位在后，占用2个字节
从机响应 ：地址 + 命令 + 数据长度 + 数据信息 + CRC校验码
1byte + 1byte + 1byte + nbyte + 2byte
地址：为仪表地址号，长度为 1个字节
命令：04H或03H ，长度为 1个字节
数据长度：将要发送的数据字节长度
数据信息：读取的数据,具体见仪表参数地址表
CRC校验码：占用2个字节，低8位在前，高8位在后
命令05H：设置继电器输出(共J1,J2,J3三路继电器，地址为:0~2)
主机请求： 地址 + 命令 + 继电器地址 + 继电器动作值 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址号，可以在 1~247内设置，占用 1个字节
命令： 05H写命令，长度为 1个字节
继电器地址：控制的继电器地址，占用 2个字节(0000H继电器释放，FF00H继电器吸合)
继电器动作值：控制继电器动作值，继电器工作方式设为0，此命令起作用
CRC校验码：低8位在前，高8位在后，占用2个字节
从机响应： 地址 + 命令 + 继电器地址 + 继电器动作值 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址号，可以在 1~247内设置，占用 1个字节
命令： 05H写命令，长度为 1个字节
继电器地址：控制的继电器地址，占用 2个字节
继电器动作值：控制继电器动作值
CRC校验码：占用2个字节，低8位在前，高8位在后
命令10H ：写命令
主机请求： 地址 + 命令 + 起始地址 + 寄存器数 + 字节数 + 写寄存器数据 + CRC校验码
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：为所要查询仪表地址号，可以在 1~247内设置，占用 1个字节
命令：10H写命令，长度为 1个字节
起始地址：欲写的寄存器起始地址，占用 2个字节
寄存器数：欲写的寄存器数量
字节数：写数据的字节数量
写寄存器数据：写入寄存器的数据
CRC校验码：低 8位在前，高 8位在后，占用 2个字节
从机响应： 地址 + 命令 + 起始地址 + 寄存器数 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为仪表地址号，长度为 1个字节
命令： 10H写命令，长度为 1个字节
起始地址：欲写的寄存器起始地址，占用 2个字节
寄存器数：欲写的寄存器数量
CRC校验码：低 8位在前，高 8位在后，占用 2个字节
2、仪表参量地址表(03H,04H,10H命令使用):
|
地址 |
项目描述 |
数据类型 |
属性 |
说明 |
|
0 |
计数值 |
Long |
R/W |
地址0,1组成一个4字节的有符号整数，二进制补码 |
|
1 |
||||
|
2 |
显示小数点位 |
Short |
R/W |
显示小数点位 |
|
3 |
倍率小数点位 |
Short |
R/W |
倍率小数点位 |
|
4 |
倍率值 |
Short |
R/W |
二个字节组成的无符号整数 |
|
5 |
继电器J1工作方式 |
Short |
R/W |
|
|
6 |
继电器J1报警值1 |
Long |
R/W |
地址6,7组成一个4字节的有符号整数，二进制补码 |
|
7 |
||||
|
8 |
继电器J1报警值2 |
Long |
R/W |
地址8,9组成一个4字节的有符号整数，二进制补码 |
|
9 |
||||
|
10 |
继电器J1延时值 |
Short |
R/W |
|
|
11 |
继电器J2工作方式 |
Short |
R/W |
|
|
12 |
继电器J2报警值1 |
Long |
R/W |
地址12,13组成一个4字节的有符号整数，二进制补码 |
|
13 |
||||
|
14 |
继电器J2报警值2 |
Long |
R/W |
地址14,15组成一个4字节的有符号整数，二进制补码 |
|
15 |
||||
|
16 |
继电器J2延时值 |
Short |
R/W |
|
|
17 |
继电器J3工作方式 |
Short |
R/W |
|
|
18 |
继电器J3报警值1 |
Long |
R/W |
地址18,19组成一个4字节的有符号整数，二进制补码 |
|
19 |
||||
|
20 |
继电器J3报警值2 |
Long |
R/W |
地址20,21组成一个4字节的有符号整数，二进制补码 |
|
21 |
||||
|
22 |
继电器J3延时值 |
Short |
R/W |
|
3、通信举例：
(1) 读数据寄存器(功能代码03H/04H)：读当前的计数值45000，仪表地址为1。
主机读数据帧：
|
地址 |
命令 |
起始地址(高位在前) |
寄存器数(高位在前) |
校验码(低位在前) |
|
01H |
04H |
00H,00H |
00H,02H |
71H,CBH |
仪表回应数据帧：
|
地址 |
命令 |
数据长度 |
数据段(4字节) |
校验码 |
|
01H |
04H |
04H |
00H,00H,AFH,C8H |
87H,E2H |
(2) 写数据寄存器(功能代码10H)：设置当前计数值到0，仪表地址为1。
主机写数据帧：
|
地址 |
命令 |
起始地址 |
寄存器数 |
字节数 |
数据段 |
校验码 |
|
01H |
10H |
00H,00H |
00H,02H |
04H |
00H,00H,00H,00H |
F3H,AFH |
仪表回应数据帧：
|
地址 |
命令 |
起始地址 |
寄存器数 |
校验码 |
|
01H |
10H |
00H,00H |
00H,02H |
41H,C8H |

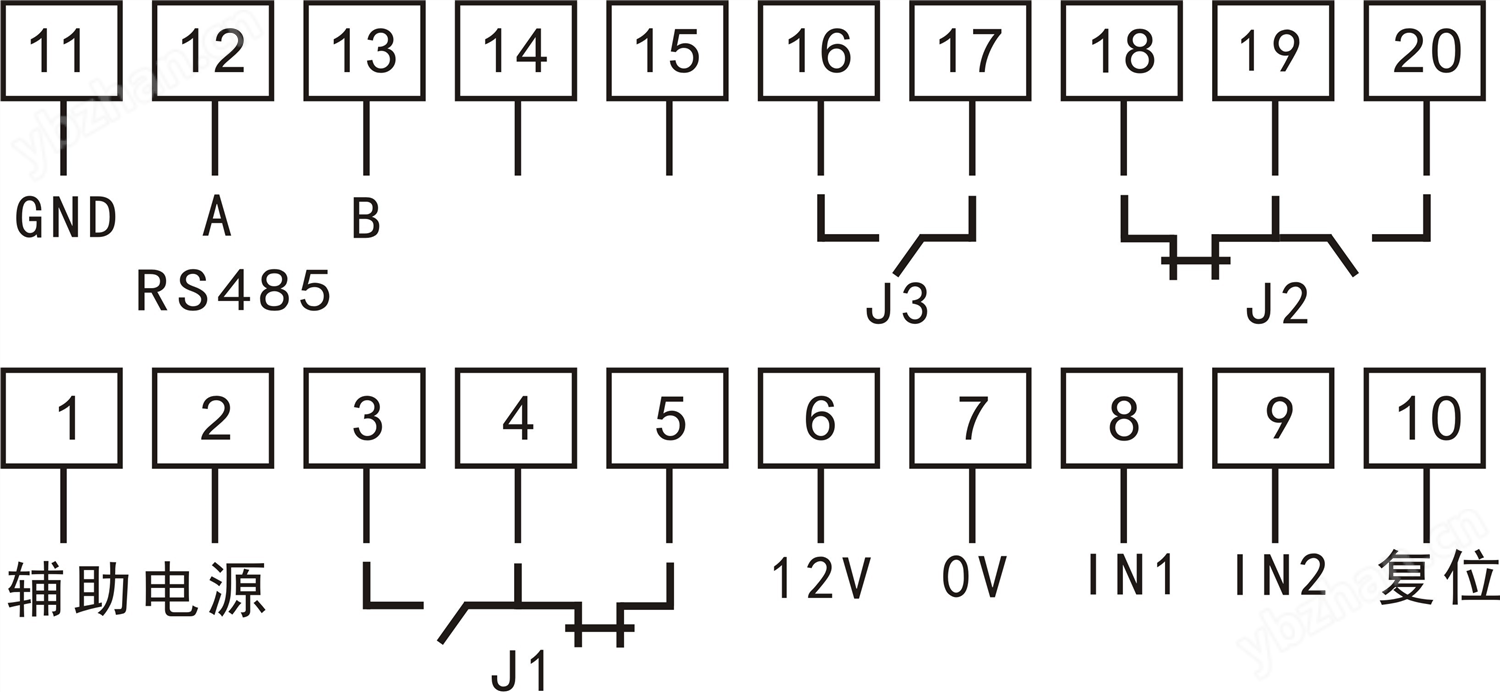

十、接线图及注意事项
注意:如果有触点回跳引起误计数，请将计数器设置到低速输入模式。
十一、仪表应用举例
1、计数器用于测长度
对于旋转体测量来说，仪表的显示值等于旋转体的转数乘以每转代表的圆周长度，设置倍率等于圆周长度，仪表显示的就是测量的长度值了。
2、可识别相位计数（光栅表）与编码器配套使用
选择合适的编码器，计算出编码器单位脉冲代表的长度，设置倍率等于编码器单位脉冲代表的长度，仪表得到的便是需要的显示值。
用户手册
用户手册下载地址：http://hydz.com/download/showdownload.php?lang=cn&id=60
