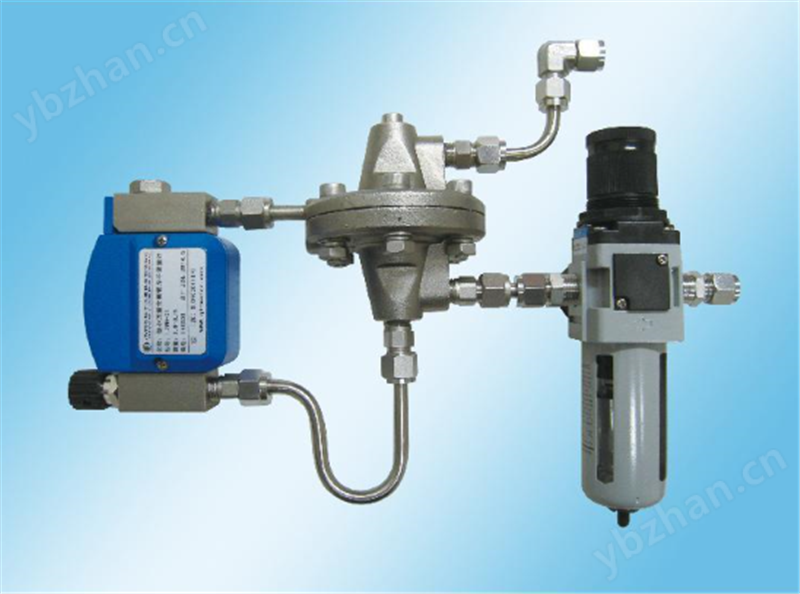

工作原理
根据测量结构示意图 2 （以恒定入口压力为例）可以看出一下
1． 弹性膜片受向上的作用力为： P2A+P1a..................(1)
2． 弹性膜片受向上的作用力为： P3A+P2a+F...............(2)
3． 在压力处于平衡状态时，即：（ 1 ） = （ 2 ）时 P2A+P1a=P3A+P2a+F.............(3)
4． 作为压力调节器膜片的差压 P2-P3 ，我们可以得到一下的等式： P2-P3=F/A-a/a(P1-P2).....(4)
由于 a ＜ A 所以 a/A(P1-P2) 可以忽略不计，由于 F 和 A 都是恒定值，所以： C （恒定值） =P2-P3 ，当测量介质是不可以压缩液体是 ER 压力调节器可以适用于出口压力变化。
对于（ 4 ）公式中，由于 P1 是恒定， P3 变化的，因此， P3 变为： P3+ △ P ， P2 变为 P2+ △ P ，所以 C （恒定值） =P2-P3
规 格
吹扫装置可选：单路，双路，多路形式。
安装形式可选：单表安装，面板安装，柜式安装。
|
|
|
连接方式可选：螺纹，卡套，法兰等连接方式。
管径大小可选： 6 mm ， 8 mm ， 10 mm 或定制。
可以选材质： 304 、 316 、 316L 或定制。
金属结构简单、美观大方、坚固耐用。
可以用于温度≤ 200 ℃的介质和压力≤ 6.4Mpa 的工况。
具有现场指示功能。
可以选配精密微型阀，方便灵活便于现场调节流量控制。
典型应用
|

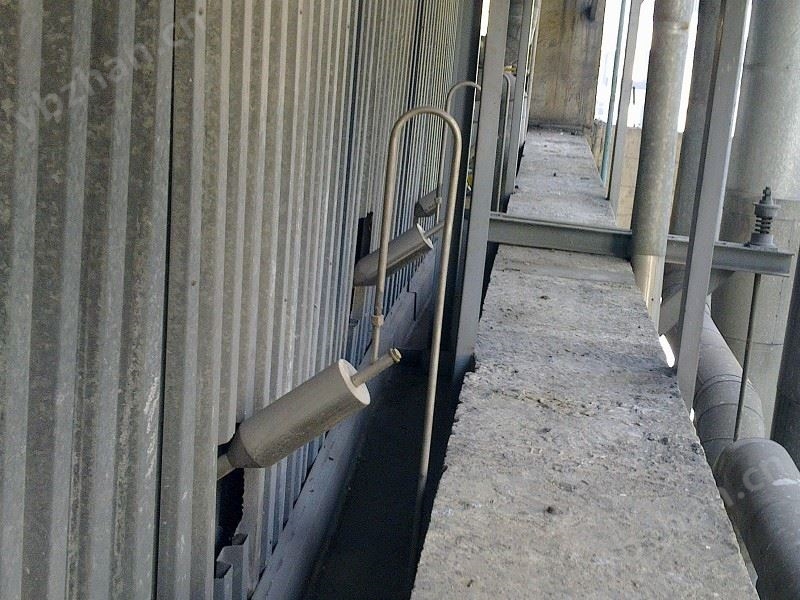

1 、防堵工艺的应用 在多粉尘易堵的管线上，采用清洁氮气等惰性气体对取压管线进行反吹，防止取压口被粉尘堵塞。并且当主管道给多条支路供气时，当关闭或者调整其中几个支路的气体流量，此时主管道的供气压力会发生变化；但安装于支路上的单路吹扫装置不受影响，依旧能保持准确、稳定的流量输出。 |
|
|
|
2 、液位（差压/压力）测量应用 从出口“B”端输出恒定流量的气体，气体穿过插入液体管道内的介质在“A”端形成稳定的气泡，此时管道内“B”端的压力与出口“A”端的液体压力相等，从而通过差压（压力）变送器准确的测量液位。 |
安装注意事项
1 、吹扫装置安装请选择安装合适的位置，确保吹扫装置调试，清洗，拆卸方便。

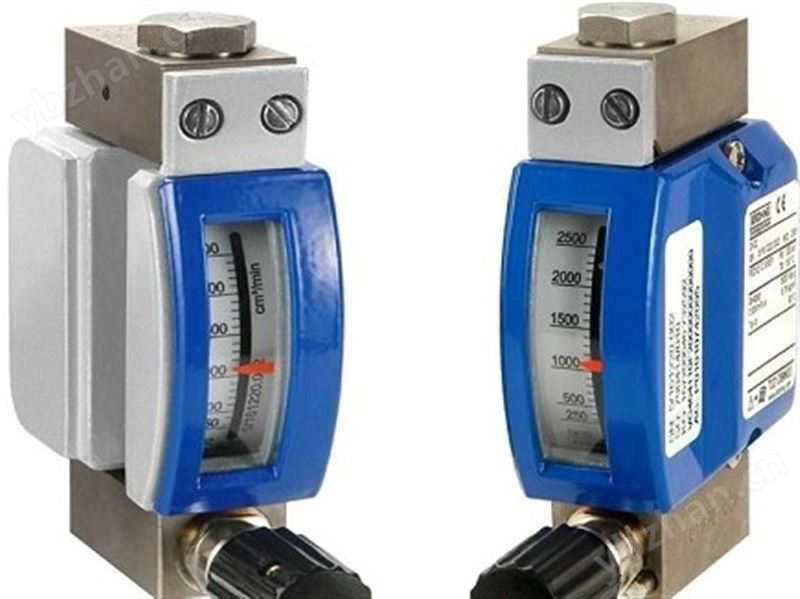

2 、选用金属管浮子流量计时因吹扫装置采用的磁耦合传输系统，所以要确保工作设备在不受磁场干扰情况下使用，避免影响测量精度和准确性。
3 、安装确保吹扫装置稳定，应在适合的位置加装支架固定。
4 、安装尺寸，不能超过给定尺寸的大小，避免拉伸和压缩力作用在吹扫装置上。
5 、测量介质内含有铁磁颗粒时应在进口处加装磁过滤器，避免堵塞。
6 、确保介质的流向与吹扫装置流量计的流向一致，并在安装仪表时把微型阀门全部关闭。
7 、投入运行前需将管道排空，吹扫干净，使用时应缓慢打开阀门调整到工作压力，通过调整阀门的开度改变流量，避免吹扫装置被冲击，从而损坏测量部件。
