产品介绍：

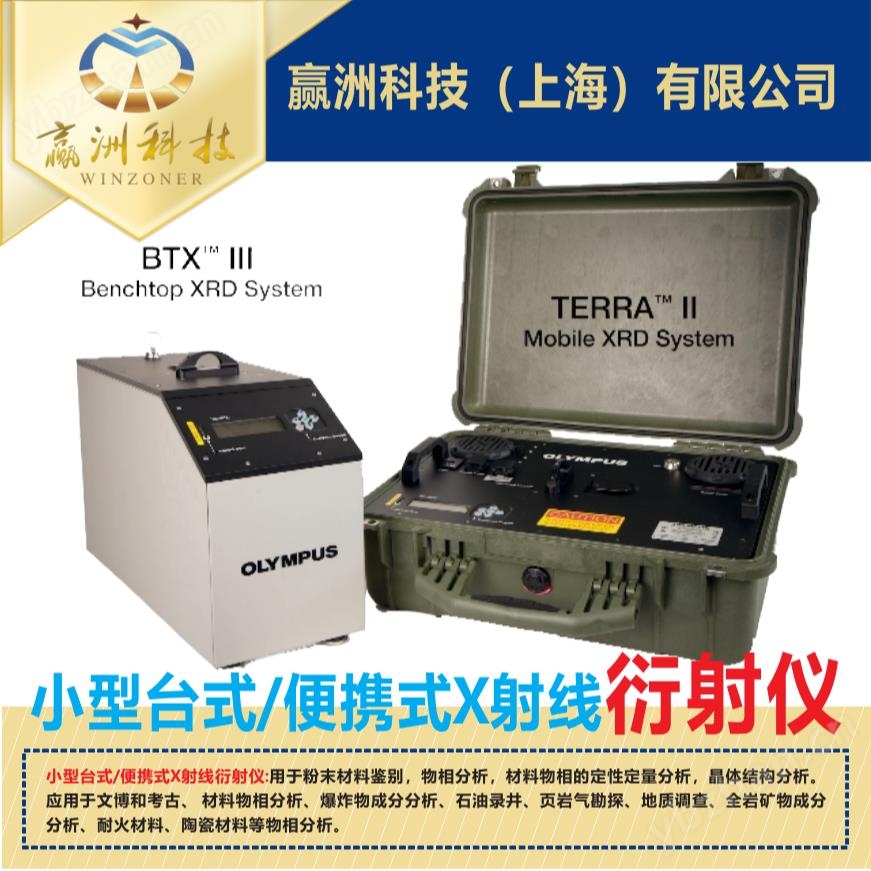

仪景通小型台式X射线衍射仪石油录井分析仪 XRD-BTXIII
产品名称：小型台式X射线衍射仪 XRD-BTXIII
产品型号：BTXIII
应用描述：石油岩心录井、化工、医药、环境土壤、刑侦、考古、海关检测、材料研究等物相定性定量分析、晶格常数分析、应力分析.
品牌：奥林巴斯（OLYMPUS）
产地：美国
典型用户：实验室、医药、高校、研究院
产品简介：
一.XRD-BTXIII简介

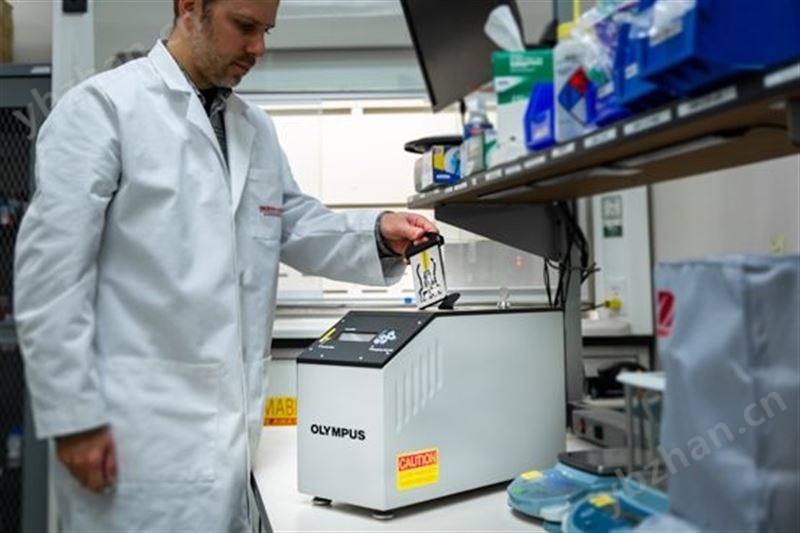

XRD-BTXIII是一款小型台式X射线衍射（XRD）和X射线荧光（XRF）分析仪，由美国奥林巴斯公司（OLYMPUS）开发生产．改变了传统大型台式机XRD的基本构造，具有的技术特点和使用特点：
二、XRD-BTXIII的特性
1） 便携式：整机质量12.5kg，一体机设计，无任何机械移动部件。
2） 集成性：XRD与XRF技术集成，可同步对样品进行XRD及XRF分析，提供物质成分、物相及结构信息。
3） 简便性：包括仪器操作的简便性和样品制备的简便性。仪器操作一键式按钮设计，无需校正，自动检测，无需额外关注和小心高压系统和水循环冷却系统（仪器无额外高压和水循环冷却系统）；样品制备无需制片、压片、刮平等，只需经过粉碎、滤筛、装样三步，整个过程只需3分钟。
4） 无线传输：仪器自动产生局域网络，通过WIFI与笔记本电脑实现无线连接，可实现远程操控和数据传输，也可通过数据线有线连接。
5） 较好的环境适应性：仪器可防震动。
6） 低廉的维护成本：低功率X射线管，可延长射线管功率（正常使用10年），无需使用水循环冷却系统，节约能源。
三、XRD-BTXIII功能及应用
XRD-BTXIII广泛应用于地质矿产、石油岩心录井、化工、水泥、医药、环境土壤、刑侦、考古、海关检测、材料研究等。可提供快速的物相定性定量分析、晶格常数分析、应力分析、XRF定性分析。
使用XRD-BTXIII所得的锂电池正极材料-LiCoO2的X射线衍射谱图（如下图）
使用XRD-BTXIII对土壤样品做矿物成分分析拟合谱（如下图）
产品特点：
仪景通小型台式X射线衍射仪石油录井分析仪的优势特性
方便的样本制备：传统的台式XRD仪器一般会要求检测人员进行大量的样品收集和制备工作，因为必须要将大批量的样品研磨成粉末，并精心地碾压成小球状。如果样品研磨得过细，或者碾压的力度过大，都可能会使样品制备效应出现，如：择优取向问题。而奥林巴斯的XRD分析仪与此不同，它只需要15毫克的样品就可以获得优质的检测结果，而且检测人员使用随仪器附送的样品工具包可以轻松地制备样品。
同时测量：传统的台式XRD仪器需要几秒钟时间获得每个2-theta测量值，因此要获得所有2-theta测量值，可能需要长达几个小时的时间。奥林巴斯XRD分析仪装配有电荷耦合装置（CCD）探测器，可以同时获得所有2-theta测量值，因此几乎可以使完整的衍射图形立即显示在屏幕上。
2D X射线衍射仪：许多XRD工具使用X射线探测器，仅能捕获样品在一个平面中脱落的光子，即完成一维实验。奥林巴斯装配有电荷耦合装置（CCD）探测器的XRD分析仪，可以采集衍射环的切片，以帮助用户了解是否正确制备了样品（粒子统计和/或晶粒的择优取向）。根据这些信息，用户可以确认所获得定量性数据的准确性和代表性。
透视几何：与使用反射几何技术的大型传统XRD仪器不同，奥林巴斯的XRD分析仪在X射线束穿过样品的位置处使用透射几何技术。样品池中的样品量固定不变，因此样品密度的变化不会影响分辨率。这个特点对于低密度材料尤其重要，如：药物样品，与基于反射几何技术的仪器相比，我们的仪器在穿透性能固定的情况下可以获得更高的分辨率。
能量区分X射线探测器：较大的传统台式XRD仪器一般不能使用对能量较为敏感的探测器，因此探测器会受到XRD实验中未使用的光子的影响。相比之下，奥林巴斯的XRD分析仪可以去除那些未直接参与到X射线衍射实验中的光子，如：X射线荧光光子，从而可以提供更好的信噪比模式。
钴射线管和铜射线管选项：奥林巴斯XRD分析仪的标准配置装配有一个坚固耐用的钴（Co）靶材X射线管。这种阳极射线管广受地质学家和矿物学家的青睐，因为在分析铁（Fe）含量较高的样品时，这种射线管可以发挥出色的性能。不过，在某些应用中（如：样品中锰含量很高），需要使用铜（Cu）靶材X射线管。根据用户具体应用的需要，奥林巴斯可以提供这两种阳极靶材X射线管的任何一种。
奥林巴斯的XRD分析仪如何工作
奥林巴斯XRD衍射仪使用一种快速、方便地采集和处理XRD数据。
奥林巴斯仪器使用透射几何技术（如上图所示），而不是基于测角仪的传统XRD仪器所使用的反射几何技术。仪器没有移动部件，而是通过使用一种震动样品托盘实现样品检测的随机化。仪器使用某种恒定的频率随机化粉末样品，这种操作被称为粉末液化。
粉末被放置在两个聚脂薄膜或聚酰亚胺薄膜窗口之间，如下图所示。
得益于我们的对流技术，样品舱中样品的每一个晶粒都会在30秒之内在每个可能的方向上受到X射线束的照射。通过这种方法，奥林巴斯XRD仪器可以实现样品检测100%的随机化，这也是进行精确和准确X射线衍射分析的关键因素。奥林巴斯XRD分析仪只需要15毫克的样品，就可以同时采集到所有实用的2-theta测量数据。没有移动部件也促成了我们XRD分析仪性能可靠，几乎无需维护的优势。
BTX III XRD分析仪的技术规格
| XRD分辨率 | 0.2 2Ø FWHM |
|---|---|
| XRD范围 | 5–55° 2Ø |
| 探测器类型 | 1024 × 256像素；2维Peltier致冷CCD |
| 样品颗粒大小 | <150 μm的碾碎矿石（100目筛，150 μm） |
| 样品量 | 约15 mg |
| X射线管靶材 | 钴或铜（钴为标准配置） |
| X射线管电压 | 30 kV |
| X射线管功率 | 10 W |
| 数据存储 | 240 GB，坚固耐用的内部硬盘驱动器 |
| 无线连通性 | 802.11 b/g，从网络浏览器进行遥控 |
| 工作温度 | -10 °C ～ 35 °C |
| 重量 | 12.5 kg |
| 尺寸 | 30 cm × 17 cm × 47 cm |
| 电源要求 | 普通的AC电源（无冷却系统） |
行业应用：
石灰石和水泥：轻松地对混有石灰石的普通矿物进行定量性XRD分析。在采石场中的矿石含有不同含量的白云石时，使用这款分析仪可以快速确定白云石含量范围在0.5%到9%的矿石，误差仅为0.02%。
煤中的方解石：对方解石（CaCO3）进行定量分析，方解石是一种会降低燃煤电厂中原材料燃料的燃烧效率的矿物，对方解石的辨别可以提高燃烧效率，并减少碳排放量。
石油和天然气
测井/泥浆录井：对油田的页岩岩屑进行矿物识别和定量，以在地质导向和水平钻井的现场迅速获得反馈。简化了对特定矿物层进行“追踪矿脉走向”的工作。
-
硅酸盐
-
碳酸盐
-
粘土
-
黄铁矿
管线：对能量敏感的探测器可以优化峰背底，以辨别和定量管线中的腐蚀材料。还可以同时进行XRF测量，以快速辨别材料的元素成分。
-
方铁体（FeO）、赤铁矿（Fe2O3）、针铁矿（FeO(OH)）、黄铁矿（FeS2）
-
方解石（CaCO3）、文石（CaCO3）
尾矿：可以方便地对尾矿进行重新分析，以判断工厂的操作性能，或者对以往的项目进行评价。
制药
-
快速辨别药品真假。
-
对药品的制剂和前体进行快速无损的指印分析。
-
对药物中的活性和非活性的外来成分或替代成分的存在状况及含量进行检测。
-
快速XRD分析有助于确保病人的安全并保护合法制药商的品牌。
