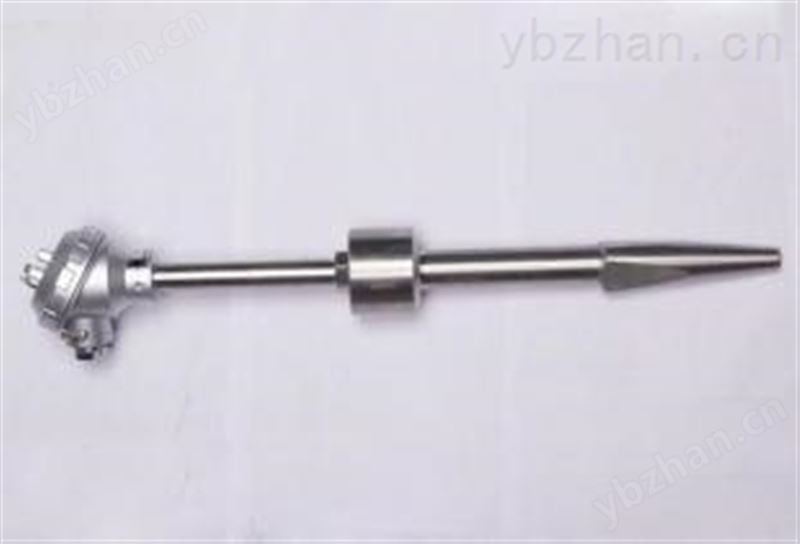

安徽天康WRN2-015T热套热电偶
热套热电偶(阻)规格型号WRN-01T、WRN2-01T、WRE-01T、WRE2-01T、WZP-01T、WZP2-01T、WRN-624、WRN2-624、WRE-624、WRE2-624、WZP-624、WZP2-624、WRN-625、WRN2-625、WRE-625、WRE2-625、WRN-012T、WRN2-012T、WRE-012T、WRE2-012T、WZP-012T、WZP2-012T、WRN-12AT、WRN2-12AT、WRN-12AT、WRN2-12AT、WZP-12A
WRN2-015T热套热电偶概述
热套式热电偶采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命。热套式热电偶产品有五种不同结构和安装方式，用户可根据不同的温度。压力及蒸汽流速来选用，安装尺寸及方式参考EBASCO规范。热套式热电偶主要用于测量蒸汽管道及锅炉的温度。热电偶采用热套式保护管，与电偶芯可快速分离的方式，使用时，用户可将热套焊接或螺纹固定在主设备上，然后，将热电偶旋入就可工作。它的优点是提高的保护管的工作压力和使用寿命，又便于热电偶维护或更换，目前这种结构形式被广泛采用。
安徽天康WRN2-015T热套热电偶技术参数：
电气接口：M20×1.5，NPT1/2 连接尺寸：M20×1.5，NPT1/2
防护等级：IP65
型号及规格
|
型 号 |
分 度 号 |
测温范围℃ |
公称压力 |
流 速 |
规格 Lxl(mm) |
|
WRN-01T WRN2-01T |
K |
0-800 |
≤30MPa |
≤100m/s |
—— |
|
WRE-01T WRE2-01T |
E |
0-600 |
|||
|
WZP-01T WZP2-01T |
Pt100 |
-200-+500 |
|||
|
WRN-624 WRN2-624 |
K |
0-800 |
≤30MPa |
≤80m/s |
绝缘式 |
|
WRE-624 WRE2-624 |
E |
0-600 |
|||
|
WZP-624 WZP2-624 |
Pt100 |
-200-+500 |
|||
|
WRN-625 WRN2-625 |
K |
0-800 |
接壳式 |
||
|
WRE-625 WRE2-625 |
E |
0-600 |
|||
|
WRN-012T WRN2-012T |
K |
0-800 |
≤10MPa |
—— |
440x230 640x430 840x630 1340x1130 2500x1200 640x430 3000x1500 3500x1700 |
|
WRE-012T WRE2-012T |
E |
0-600 |
|||
|
WZP-012T WZP2-012T |
Pt100 |
-200-+500 |
|||
|
WRN-12AT WRN2-12AT |
K |
0-800 |
|||
|
WRE-12AT WRE2-12AT |
E |
0-600 |
|||
|
WZP-12AT WZP2-12AT |
Pt100 |
-200-+500 |
|||
|
WRN-013T WRN2-013T |
K |
0-800 |
≤30MPa |
≤100m/s |
380x50 430x100 480x150 |
|
WRE-013T WRE2-013T |
E |
0-600 |
|||
|
WZP-013T WZP2-013T |
Pt100 |
-200-+500 |
|||
|
WRN-014T WRN2-014T |
K |
0-800 |
≤10MPa |
≤80m/s |
280x50 330x100 380x150 430x200 480x250 530x300 |
|
WRE-014T WRE2-014T |
E |
0-600 |
|||
|
WZP-014T WZP2-014T |
Pt100 |
-200-+500 |
|||
|
WRN-015T WRN2-015T |
K |
0-800 |
≤10MPa |
___ |
280x50 330x100 380x150 430x200 480x250 530x300 580x350 630x400 |
