一、仪表简介：

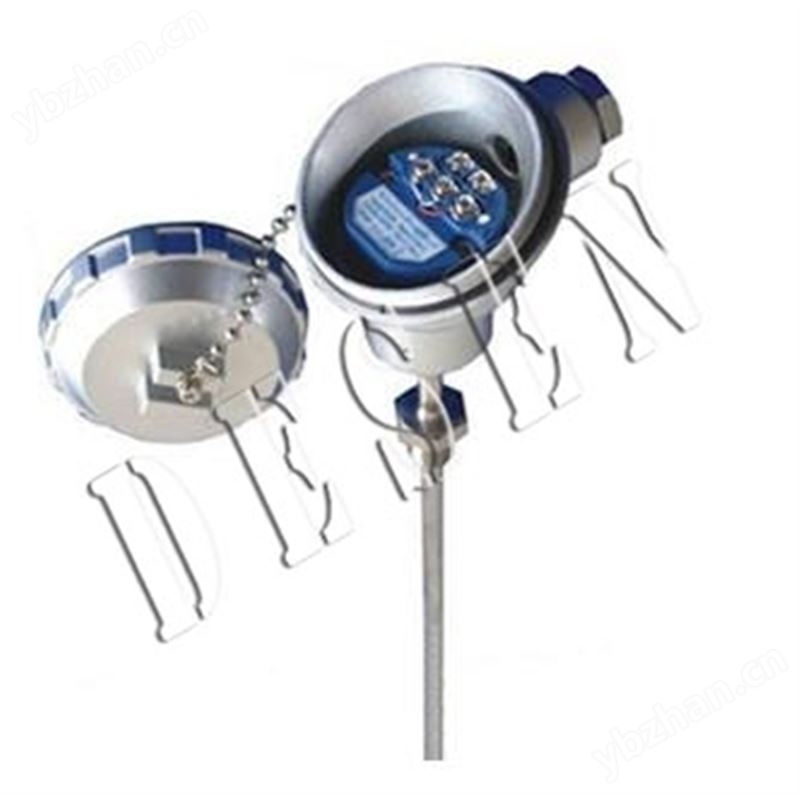

一体化温度变送器 通常和 显示仪表 、 记录仪表 、电子计算机等配套使用，二线制输出4～20mA。直接测量各种生产过程中的-200℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、工作原理：
一体化温度 变送器 的 热电偶 或 热电阻 传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。
三、优势：
超小型（模块φ44×18 ）一体化，通用性强。
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通 装配式热电偶 、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用 补偿导线 ，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54。
四、性能指标：
1、输入信号：热电偶：K、E、J、B、S、T、N.热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；智能流量积算仪隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网的使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V；
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）＝50（Vmin-12），例如在额定工作电压24V时，智能流量积算仪负载电阻可在0-600Ω范围内选择使用。
五、工作环境：
1、环境温度-25-＋80℃（常规型）；
2、相对湿度：5%-95% ；
3、机械振动f≤50Hz，振幅≤0.15mm；
4、无腐蚀气体或类似的环境；
5、环境影响系数：δ≤0.05%/℃。
六、接线及调整：
变送器的接线原理如图所示。端子4接24V电源正端、端子3为4～20mA电流输出端，该端经负载电阻R1后回到24V电源负端。
端子1、2接热电阻，或2接热电偶正，1接热电偶负。变送器有零点及量程调节电位器，便于用户进行微量调整。
七、校验方法：
1、设备要求：数字电压表一台；
2、按系统连接方法接线；
3、根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；
4、按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；
5、按说明书技术指标进行测试，应符合技术要求。
八、注意事项：
1、用于爆炸危险场所时，请注意防爆标志与防护等级；
2、安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的防爆盒。
3、加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。
4、信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。
5、温度变送器使用六个月后需进行校验。
九、测量范围：
|
类 别 |
材 质 |
分 度 号 |
测 量 范 围 |
|
热 电 偶 |
镍铬-康铜 |
E |
0-1000℃范围内任选 |
|
镍铬-镍硅 |
K |
0-1300℃范围内任选 |
|
|
铂铑10-铂 |
S |
0-1600℃范围内任选 |
|
|
铂铑30-铂铑6 |
B |
0-1800℃范围内任选 |
|
|
铜-康铜 |
T |
0-400℃范围内任选 |
|
|
铁-康铜 |
J |
0-1200℃范围内任选 |
|
|
热 电 阻 |
铜热电阻 |
Cu50 |
-50-+150℃范围内任选 |
|
铜热电阻 |
Cu100 |
-50-+15℃范围内任选 |
|
|
铂热电阻 |
Pt100 |
-200-+600℃范围内任选 |
十、选型表：
|
型 号 说 明 |
||||||
|
DS-SBW |
一体化数显温度变送器 |
|||||
|
类别 |
R |
热电偶 |
||||
|
Z |
热电阻 |
|||||
|
传感器 |
1 |
Pt100 型热电阻 |
||||
|
2 |
B 型热电偶 |
|||||
|
3 |
S 型热电偶 |
|||||
|
4 |
K 型热电偶 |
|||||
|
5 |
E 型热电偶 |
|||||
|
6 |
J 型热电偶 |
|||||
|
7 |
T 型热电偶 |
|||||
|
8 |
用户自定 |
|||||
|
传感器对数 |
1 |
单支 |
||||
|
2 |
双支 |
|||||
|
安装方式 |
1 |
无固定装置 |
||||
|
2 |
固定螺纹 |
|||||
|
3 |
活动卡套螺纹 |
|||||
|
4 |
固定法兰 |
|||||
|
5 |
活动卡套法兰 |
|||||
|
6 |
固定螺纹锥形保护管 |
|||||
|
温度变送器表头类型 |
0 |
常规型 |
||||
|
1 |
智能型 |
|||||
|
2 |
数显型 |
|||||
|
3 |
指针型 |
|||||
|
4 |
智能数显型 |
|||||
|
5 |
智能指针型 |
|||||
|
6 |
带HART协议型 |
|||||
十一、订货须知：
1、型号；
2、分度号；
3、测量范围；
4、精度等级；
5、安装固定形式；
6、长度或插入深度。
