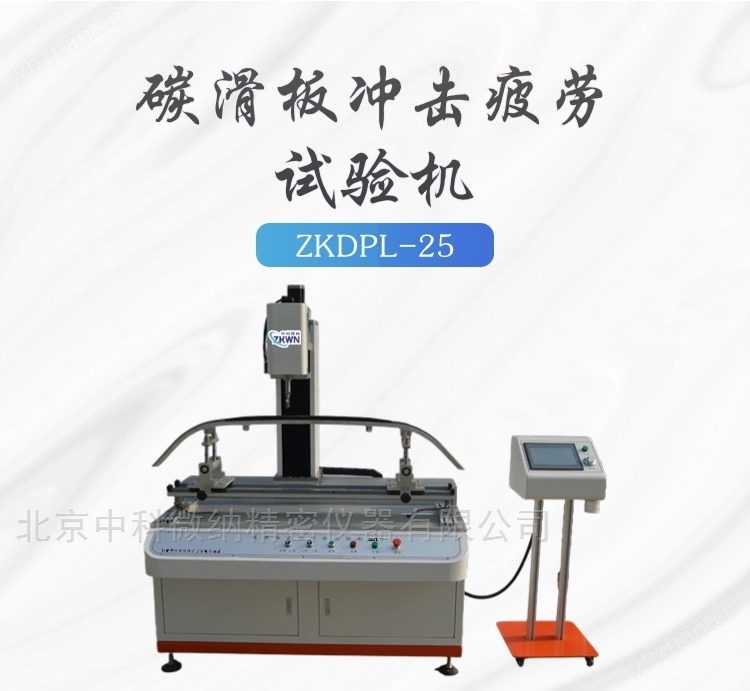

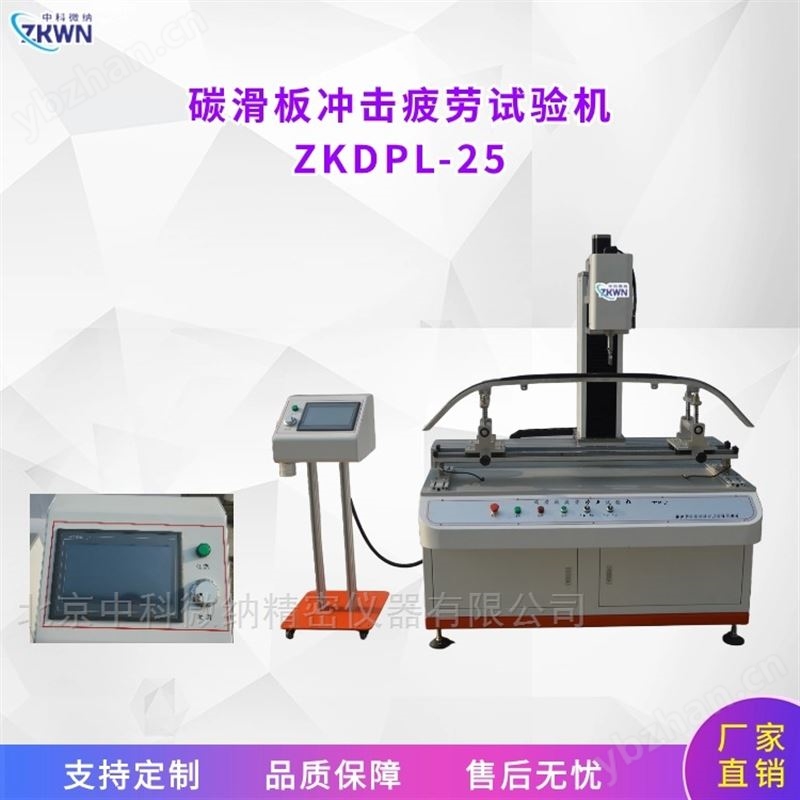

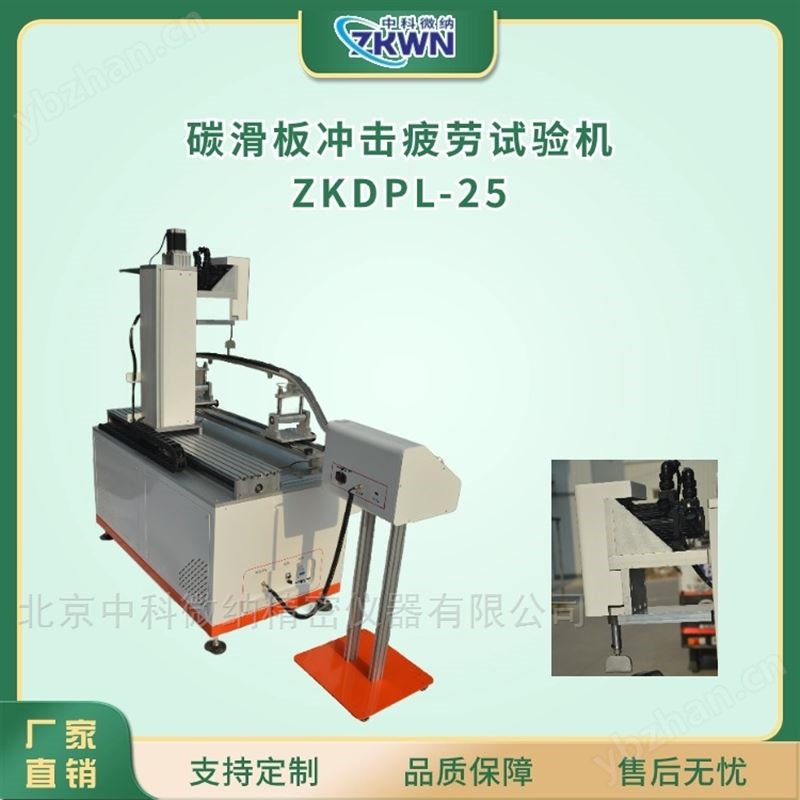

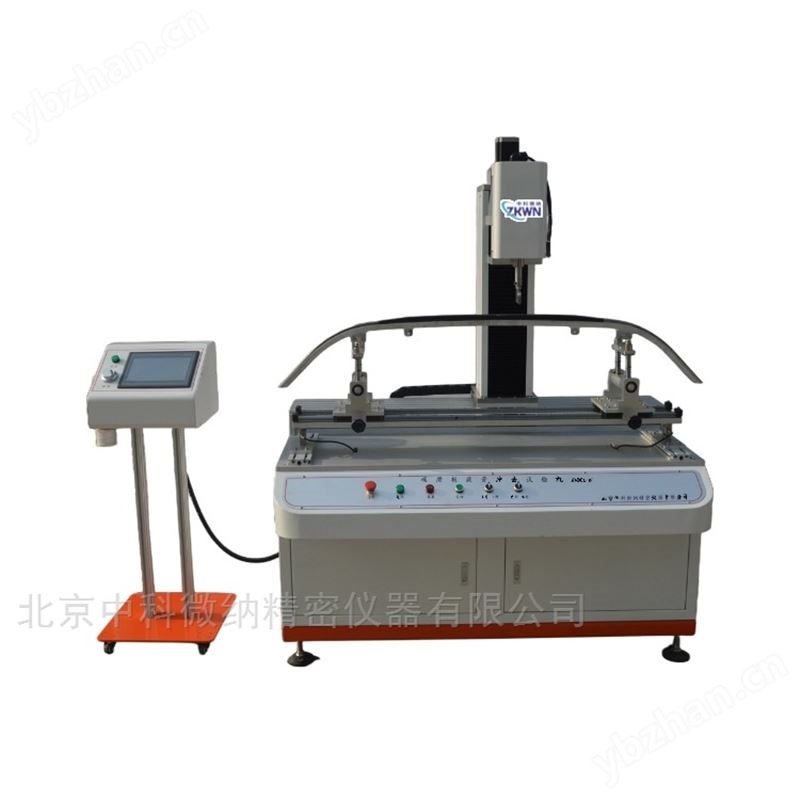

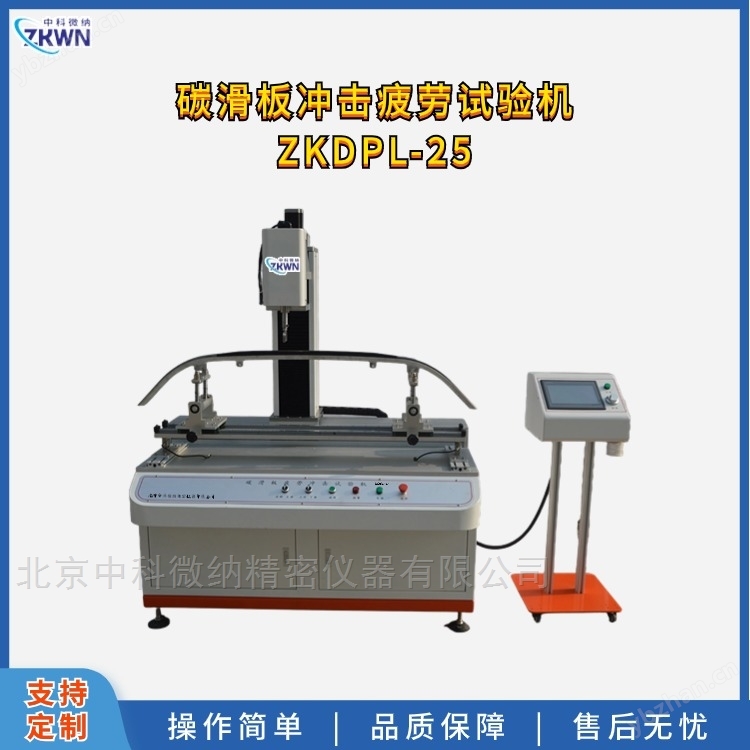

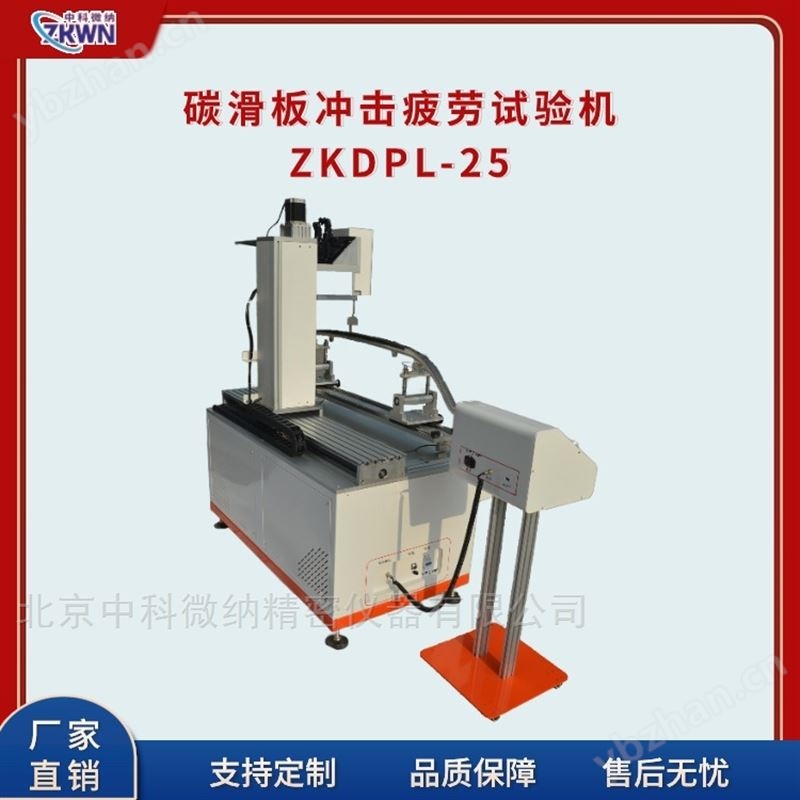

碳滑板冲击疲劳试验机 ZKDPL-25
一、概述
碳滑板冲击疲劳试验机 设备用于测试碳滑板上部碳的抗冲击疲劳强度，冲击碳滑板时以一定的频率和固定冲击力对碳滑板进行冲击；冲击点可以根据实际情况任意而定；当达到预定冲击时间或冲击次数后，设备自动停止；此时可以观察碳滑板的受损程度来确定碳滑板是否符合预定要求。

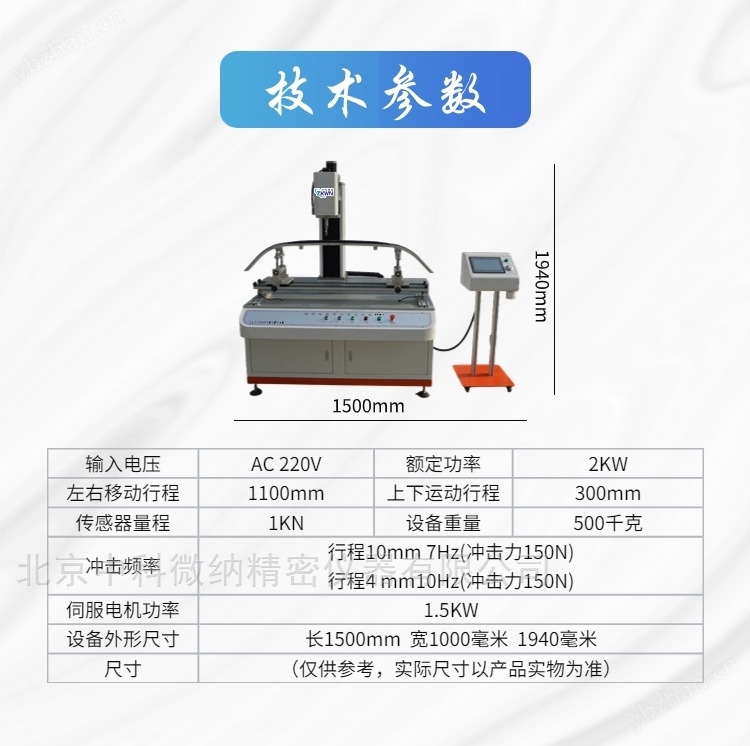

二、技术指标：
1、输入电压：AC 220V
2、额定功率：2KW
3、左右移动行程：1100mm
4、上下运动行程：300mm
5、冲击频率： a)行程10mm 7Hz(冲击力150N)
b)行程4 mm10Hz(冲击力150N)
6、旋转运动伺服电机功率：1.5KW
7、传感器量程：1KN
8、设备外形尺寸：长1500mm 宽1000毫米 1940毫米
9、设备重量：500千克
三、整机组成：
1、左右移动部分：步进电机通过同步带轮，带动滚珠丝杠的旋转并由直线导轨锁定方向，实现冲击头的左右移动；且移动速度可以自由设置，建议最大移动速度设置到15mm/s。
2、上下运动部分：步进电机通过刚性联轴器带动滚珠丝杠由直线光轴锁定方向，实现冲击头的上下运动；且运动速度可以自由设置；建议运动速度最大设置到10mm/s。
3、冲击头运动：1.5KW的伺服电机通过偏心轮的旋转带动光轴上下运动，由直线轴承锁定方向实现冲击头固定点的冲击；建议形成10mm形成冲击频率最大设置到7Hz；形成4mm形成冲击频率最大设置到10Hz。
4、冲 击 力：由两个力值传感器支撑整个试样平台，采集力值为两个传感器力值之和。
5、控制显示部分：设备内部所有数据的采集和要运算通过西门子PLC实现，并通过10寸触摸屏实现数据的传输与显示。
四、操作前准备：
1、设备连接准备：
1）操作台和主机连接：操作台和主机通过一根6芯的弹簧线缆连接，线缆两根为6芯航空插头，插好线缆后并用航空插头的紧固螺纹盖拧紧。
2）设备通电：操作台需要单独供电AC220V/50Hz,功率100W；主机供电为AC220V/50Hz功率2KW；主机供电电源线是一根带有16A插头的线缆，需要准备一根带有16A插孔的插排。
2、试验前准备
1）检查设备安放是否有晃动，如果有调整设备地脚使其无明显晃动。
2）由于设备属于疲劳冲击设备震动比较大，检查设备螺丝是否有松动，如有松动需要用工具手动拧紧。
3）准备碳滑板并更换好适合该碳滑板的固定装置，将碳滑板固定好后用锁紧手柄固定好位置。
4）打开操作台和主机电源查看是否通讯，如正常通讯则准备完毕；如不通讯检查是否弹簧线缆没有连接好。
