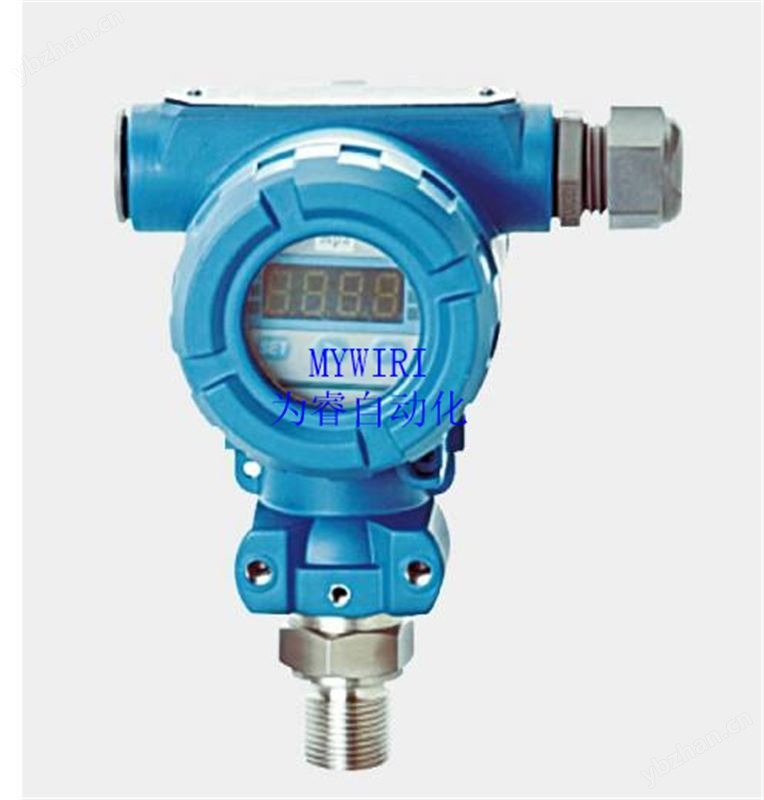

1151压力变送器
可以被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔膜片和δ元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。
压力交送器和优良压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图
1151DP/GP系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构，放大器线路有反向极性保护，防止因电源极性接错而损坏变送器。曲于该变送器工作的容积变化小于0·16cm3。因此不需为补偿容积化而增加冷涣器或液位筒。
|
名称型号
|
测量范围（kpa）
|
精度
|
备注
|
|
1151DP型差压变送器
|
0～1.3～7.5
0～1170～6890
|
0.2
0.25
|
|
|
1151DR型微差压变送器
|
0～0.125～1.5
|
0.5
|
|
|
1151HP型高静压差压变送器
|
0～6.2～37.4
0~345~2068
|
0.2
0.25
|
工作压力25MPa与32MPa任选
|
|
1151GP型压力（表压）变送器
|
0~1.3~7.5
0~6890~41370
|
0.2
0.25
|
|
|
1151AP型优良压力变送器
|
0~6.8~37.4
0～117～6890
|
0.2
0.25
|
|
|
1151LT法兰式液位变送器
|
0~6.8~37.4
0～117～6890
|
0.2
0.25
|
平法兰与插入式法兰任选
|
|
1151DP/GP带远传差压/压力变送器
|
0~6.2~37.4
0～117～6890
|
0.5
|
远传装置任选
|
13.指示器：现场输出指示有电流表，线性指示0～99%和平方根指示0～99%，3-1/2位LDC液晶显示器，字高13mm。输出按百分数显不。
|
量程代号或名称
|
精度等级
|
||
|
0.2级
|
0.25级
|
0.5级
|
|
|
2
|
/
|
/
|
≤±0.54%
|
|
3
|
/
|
≤±0.30%
|
≤±0.45%
|
|
4～9
|
≤±0.20%
|
≤±0.30%
|
≤±0.30%
|
|
远传、液位
|
/
|
/
|
≤±0.60%
|
|
量程代号或名称
|
精度等级
|
||
|
0.2级
|
0.25级
|
0.5级
|
|
|
2
|
/
|
/
|
1%
|
|
3
|
/
|
≤±0.30%
|
0.6%
|
|
4、5、6、7、8
|
≤±0.25%
|
≤±0.30%
|
0.6%
|
|
高静压4、5、6、7
|
/
|
2%
|
2.5%
|
使用压力容室装有侧面泄放阀的变送器，取压口要开在流程管道的侧面。被测介质为液体时，变送器的泄放阀应安装在上面，以便排除出渗在被测介质中的气体。被测介质为气体时，变送器的泄放阀应安装在下面，以便排放积聚的液体(见右图)。压力容室转动180。，就可使其上面的泄放阀变到下面。
