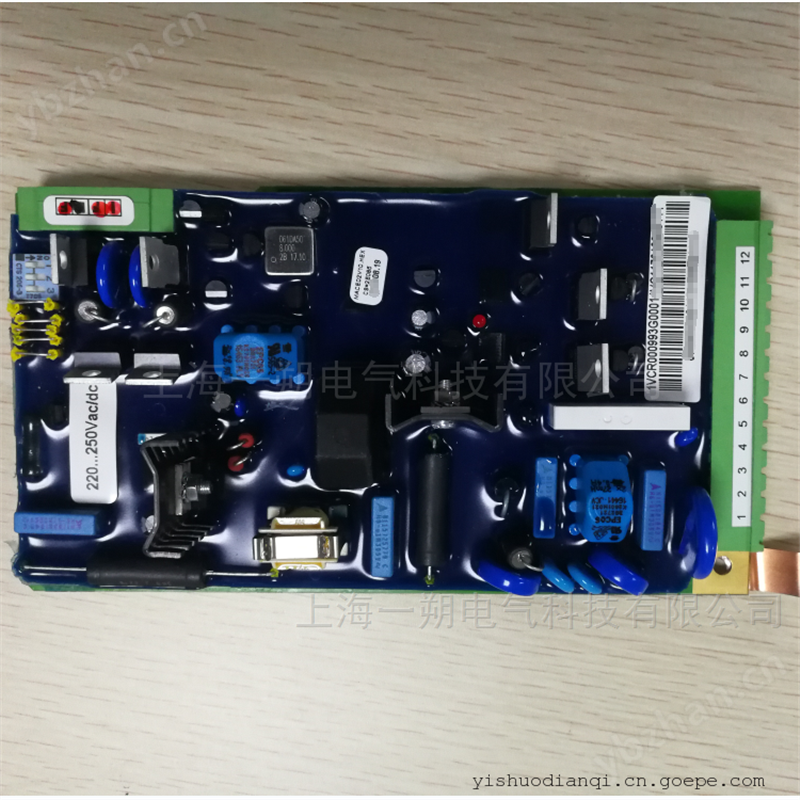

ConVac接触器电源模块1YHB02COV020008，ConVac电源板，ABB接触器电路板 110-125 Vdc-ac 50-60Hz *电源模块 220-240 Vdc-ac 50-60Hz *电源模块带计数器 110-125 Vdc-ac 50-60Hz *电源模块带计数器 220-240 Vdc-ac 50-60Hz *6 开6 闭辅助触点 *机械自保持装置 24 Vdc *机械自保持装置 48Vdc *机械自保持装置 110-125 Vac-dc 50-60Hz *机械自保持装置 220-240 Vac-dc 50-60Hz *触指*手车闭锁电磁铁带位置信号开关*手车闭锁电磁铁*手车位置信号开关*手车电机 *电压互感器
ConVac真空接触器 使用条件
• 环境温度：-15℃...+40℃
• 相对湿度：<95％（24小时之内）
• 海拔 ≤1000 m
如有其他条件下要求，请与厦门ABB开关有限公司联系。
主要技术特性
• 截流值≤0.5 A
• 免维护
• 适于频繁操作
• 电气和机械寿命长
• 宽电压供电模块
灭弧原理
主触头的动作在真空灭弧室中进行。
开断时，接触器每相灭弧室内的动、静触头快速分离。
在触头分离过程中高温产生的金属蒸汽可维持电弧燃
烧，当电弧在电流第一次过零点时熄灭。
电流过零后，金属蒸汽快速复合或凝聚，将在断口产生
高的介电强度以耐受不断升高的恢复电压。
对电动机开合，截流值小于0.5 A并且有效限制产生的
过电压。
1YHB02COV020008
1YHB02COV020009
1YHB02COV020010
1YHB02COV020011
1YHB02COV020013
1YHB02COV020014
1YHB02COV020015
1YHB02COV020016
1YHB02COV020017
1YHB02COV020025
1YHB02COV020008
1YHB02COV020009
1YHB02COV020010
1YHB02COV020011
1YHB02COV020013
1YHB02COV020014
1YHB02COV020015
1YHB02COV020016
1YHB02COV020017
1YHB02COV020025
ConVac接触器应用范围
ConVac真空接触器作为电气控制开关设备，可广泛应用于工业、发电厂、服务、海运等行业中。得益于真空灭弧室优异的开断性能，ConVac真空接触器可以在特别恶劣的环境条件下可靠运行。
ConVac真空接触器特别适合控制和保护电动机、变压器、电容器组等。与熔断器配合使用时，ConVac真空接触器能在短路电流高达50 kA的系统中应用。
标准配置
1. 电源模块
电源模块为宽电压供电，采用插拔式安装。
电压范围
110...125 VDC/AC50-60Hz220...240 VDC/AC50-60Hz
涌入电流10.5 A 200 ms7 A 200 ms
保持功率
~50 W
3. 辅助触点
其满足GB11022-2022标准中6.4.3.4.5表8所示的等级之一的辅助触头的动作特性。
4. 合/分闸状态指示器用于指示接触器的状态。
5. 机械闭锁装置（RiMe）
该装置仅应用于机械自保持型，为即插即用安装方式，客户可根据需求选取。该装置同时标配机械拉杆，用于在紧急情况下手动解除机械闭锁（B）。为了避免分闸线圈过热或客户使用ConVac辅助触点串在分闸回路，RiMe内部本身带有一开关，会在线圈分闸后自动切断其供电。
6. 熔断器安装/未安装状态指示
用于分别指示每相熔断器的安装/未安装状态，三相熔断器，当熔断器未安装或者安装不正确时，指示红色。
7. 熔断器熔断/未熔断状态指示当任一相熔断器熔断后，该指示为红色。
8. 熔断器支架（只适用于ConVac/P规格）
根据客户需要可配置不同的熔断器支架以安装DIN型或者BS型熔断器。熔断器和撞针的尺寸必须符合相关标准规定为通用尺寸，依据DIN 43625标准规定熔断器最大长度为e＝442mm；依据BS 2692标准规定最大长度为L＝454 mm ，同 时 ，熔断器的电气特性必须符合IEC 60282-1标准的要求。
熔断器支架配有特殊的闭锁机构，当任何一相熔断器熔断后接触器分闸；或当缺少任何一相熔断器时禁止接触器合闸。
ConVac接触器电源模块1YHB02COV020008，ConVac电源板，ABB接触器电路板 110-125 Vdc-ac 50-60Hz *电源模块 220-240 Vdc-ac 50-60Hz
