AIRTORQU气动执行器-设计与结构AIRTORQU第四代新型齿轮齿条式气动执行机构是综合了、实用材料和一些创新性设计特点的基础上进行测试、开发设计而成

AT气动执行机构、AT101 UD、AT201 UD 产品详情

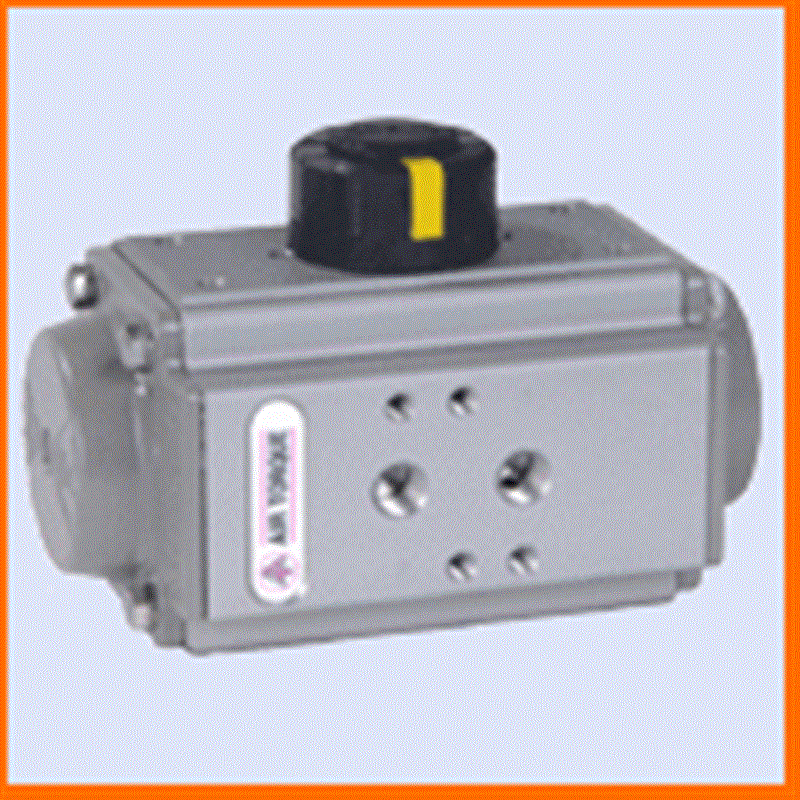

AIR TORQU气动执行器-设计与结构
AIR TORQU第四代新型齿轮齿条式气动执行机构是综合了、实用材料和一些创新性设计特点的基础上进行测试、开发设计而成。
◆可靠性强
◆高性能
◆多规格的产品使选用更经济实惠
◆创新性、具有的通用输出轴和多功能指示器
◆全面符合国际
◆广泛适用的高水平表面防腐技术
◆优美紧凑、现代化的造型。表面没有凹处以防表面形成堆积物。
结构
1、压制的铝制缸体，内部和外部都进行防腐措施，细磨汽缸内表面使用寿命更长、摩擦系数更低。
2、双活塞齿轮齿条的结构设计使结构紧凑、安装位置对称、使用寿命长动作迅速、通过简单的活塞颠倒可在现场改变方向。
3、外部2个独立的行程调节螺钉能在2个方向进行方便而精确的±4°调节，是使执行机构在全开位置和全关位置与阀门位置保持一致。
4、通用的、抗断裂、具有性的输出轴可方便地进行平行四方和对角四方的互转换，使得备料更少、更灵活。
5、一体式紧凑设计，对于所有双作用和弹簧复位执行机构的型号。都具有相同的缸体和端盖，减少产品备件，通过增加或拆去弹簧来进行现场转换。
6、带NAMUR标准槽的多功能位置指示器可以可视化指示，安装并输出书有附件，方便而实用地安装的传感器。
7、齿条和活塞上的复合轴承以及导向环：可实现操作精确、低摩擦、长寿命、防止输出轴断裂。
8、组合式预负荷弹簧座：镀层弹簧适用于各种场合，更安全、抗腐蚀。
9、齿轮和齿条上的高精度齿形：使齿条和齿轮的啮合间隙更小、更精确、输出功率大。
10、镀镍、抗断裂、轴承导向一体化齿轮设计提高了安全性和使用寿命。
11、选择高质量的轴承，密封性好且摩擦系数低，长寿命，使用温度范围广。
12、长期抗腐蚀的内外部的不锈钢紧固件。
13、全面符合国际标准：ISO5211、DIN3337和VDI/VD3845以及互换性好且安装电磁阀、限位开关等气动附件方便的NAMUR标准。

操作条件:
1.操作介质
干燥或润滑的空气或无腐蚀性气体介质中杂质微粒小于30μm。
2. 气源压力
对于双作用和弹簧复位式执行机构最小气源压力2.5巴，气源压力8巴。
3.介质环境温度
标准：-20℃至+80℃
低温：-35℃至+80℃
高温：-15℃至150℃
注意：对于高温和低温的引用场合，需要用特殊的润滑剂，高温和低温将改变执行机构的输出力矩。
4.行程调节
0°和90°两个位置
有±4°的调节范围
5.使用场合
双活塞齿轮齿条式结构室内或室外安装
6、执行机构的命名和标识
执行机构的名称决定了执行机构的类型、规格、操作压力、输出力矩、旋转方向、故障位置、操作温度以及输出的轴型式。

双作用执行器的选型:

气源压力

双作用执行器输出力矩(Unit:Nm)

型号Model

2.5

3

3.5

4

4.2

4.5

5

5.5

6

7

8

AT045 UD

6.0

7.2

8.4

9.6

10.1

10.8

12.0

13.2

14.4

16.8

19.1

AT051 UD

8.3

10.0

11.6

13.3

14.0

15.0

16.6

18.3

19.9

23.3

26.6

AT101 UD

14.7

17.6

20.5

23.5

24.6

26.4

29.3

32.2

35.2

41.0

46.9

AT201 UD

29.1

34.9

40.7

46.5

48.9

52.4

58.2

64.0

69.8

81.4

93.1

AT251 UD

45.8

54.9

64.1

73.2

76.9

82.4

91.5

101

110

128

146

AT301 UD

66.5

79.8

93.1

106

112

120

133

146

160

186

213

AT351 UD

107

129

150

172

181

193

215

236

258

301

344

AT401 UD

138

166

194

222

233

249

277

305

332

388

443

AT451 UD

217

261

304

348

365

391

435

478

522

609

696

AT501 UD

284

340

397

454

477

511

567

624

681

794

908

AT551 UD

383

459

536

613

643

689

766

842

919

1072

1225

AT601 UD

532

638

745

851

893

957

1064

1170

1276

1489

1702

AT651 UD

893

1072

1251

1430

1501

1608

1787

1966

2144

2502

2859

AT701 UD

1297

1556

1815

2075

2179

2334

2594

2853

3112

3631

4150

AT751 UD

1795

2154

2513

2872

3015

3231

3590

3949

4308

5026

5744

AT801 UD

2252

2703

3153

3604

3784

4054

4504

4955

5405

6306

7207

AT1001 UD

4169

5003

5837

6671

7005

7505

8339

9173

10007

11674

13342

双作用执行器的选型:
在正常操作条件下，双作用执行器考虑的安全系数为20%-30%。
示例：
阀门力矩=100Nm
安全力矩=100×(1+20%)=130Nm
气源压力=5Bar
对照双作用力矩表，选配双作用执行器最小规格为AT301UD。
