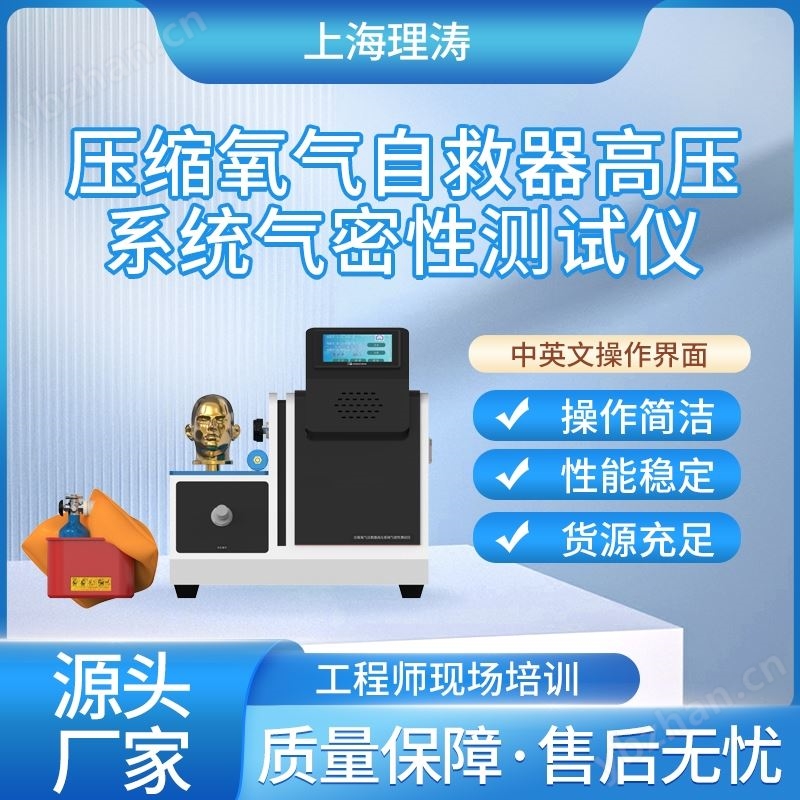

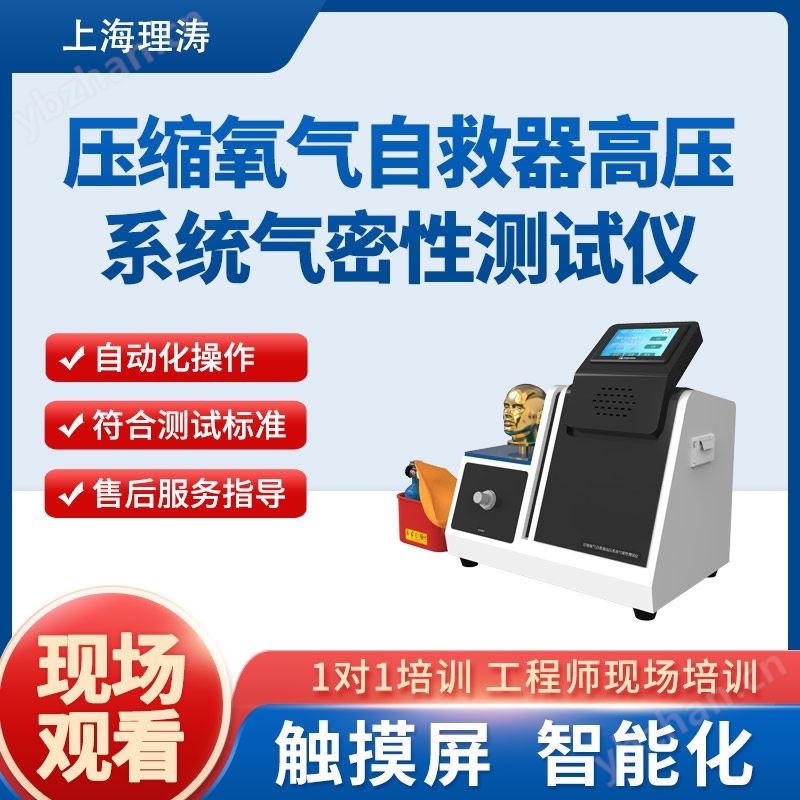

理涛压缩氧气自救器高压系统气密性测试仪1）实验目的：
1.1呼吸系统气密性；
符合 MT 425-1995 ，GB24502-2023，XF411
二、技术指标
压力传感器： 0-25Mpa 精度：0.2%F.S；
缓冲罐：3L不锈钢制造；
气体流量计：合计3只流量计5L/min,0-10L/min,0-200ml/min ；
PLC测试控制
；
理涛压缩氧气自救器高压系统气密性测试仪 理涛压缩氧气自救器高压系统气密性测试仪
压缩氧气自救器高压系统气密性 测试仪
一、用途 ：
1 ）实验目的：
1.1 呼吸系统气密性；
符合 MT 425-1995 ， GB24502-2023 ， XF411
二、技术指标
压力传感器： 0-25M pa 精度 ： 0 . 2 %F.S ；
缓冲罐： 3 L 不锈钢制造 ；
气体流量计： 合计 3 只流量计 5L/min ,0-10L/min,0-200ml/min ；
P
LC测试
控制
；
操作界面：彩色 7 寸触摸屏，中英文切换；
头模 1 套含呼吸管路；
用气要求： 0-25mpa 钢瓶当地液化气站购买（客户自备）
三、结构原理
本装置外接气源（ 25 M pa 客户自备）、真空调压阀、高精度压力传感器等
四、 机器电源：
1、电压 220V 50hz
2、电流 3.0A
3、总功率 0.75KW
4、电路保护系统：接地保护、快速保险等 .
配置清单：
|
序号 |
名称 |
规格型号 |
品牌 |
数量 |
备注 |
|
1 |
气源要求 |
0-25mpa 钢瓶当地液化气站购买（客户自备 |
|
|
属于危险品 |
|
2 |
压力传感器 |
0 到 25M pa 精度 ： 0 . 2 %F.S |
国产 |
1 个 |
|
|
3 |
P LC |
L K3U-24MT |
国产 |
1 个 |
|
|
4 |
触摸屏 |
7 吋 |
国产 |
1 个 |
|
|
5 |
继电器 |
|
国产 |
3个 |
|
|
6 |
不锈钢缓冲罐 |
3 L |
自制 |
|
|
|
8 |
设备主体 |
|
自制 |
1套 |
|

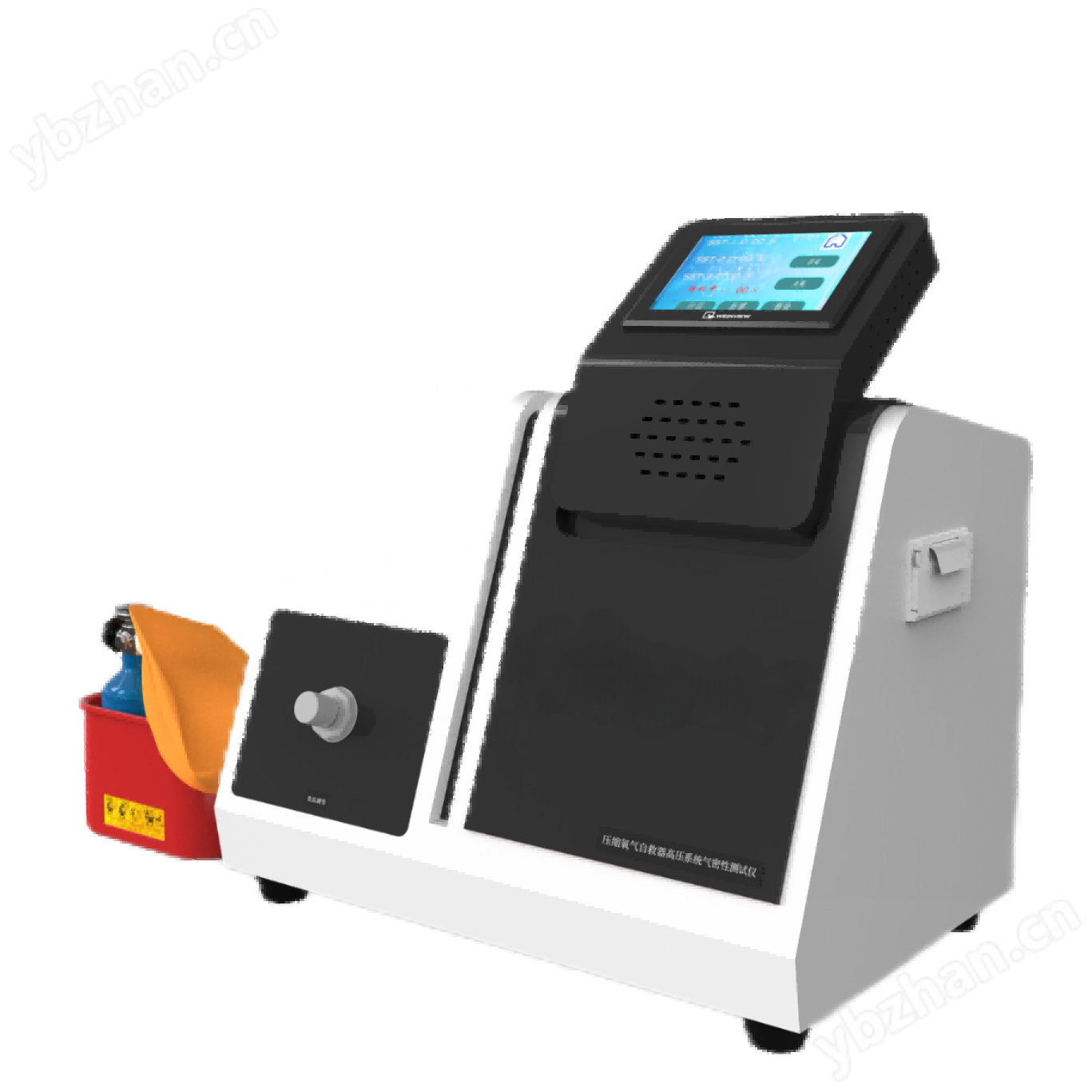

参照图，以实物为准
