SF6泄漏监测报警装置SF6在线监测装置主机安装于配电室内，该装置必须具有SF6泄漏浓度和氧气含量双重实时监测显示、报警指示、红外人体感应、语音播报及风机联动功能。当有人进入配电室时装置应自动语音播报当前配电室SF6的实际状态，如属正常，装置应播报室内处于正常状态，语音提示可以进入；如果SF6气体含量超标异常，装置应报警并播报室内处于异常状态，语音提示禁止进入。SF6气体泄漏在线监测装置还应与35kV配电室内的风机进行联动控制，发生SF6气体含量超标或氧气含量太低时应自动启动风机运转，直到环境浓度恢复到正常状态时自动控制风机停止排送风。

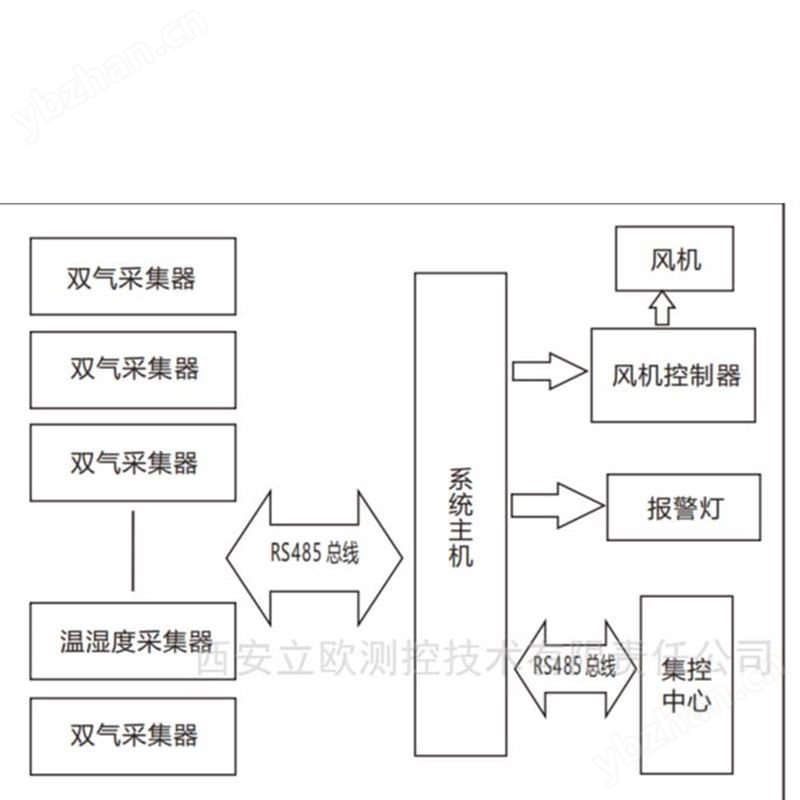

SF6泄漏报警应采用统一标准的MODBUS通讯协议，将监测信号送至监控系统，实现现场监测的数据在监控中心操作平台的实时监视。
SF6泄漏报警产品功能
（1）SF6气体浓度超标监测和显示功能
实时监测并传送信号，现场主机与监控后台同步动态显示配电室内各传感器SF6浓度状态，当浓度超过1000ppm（国标值，用户可自行设置）时，反显“异常”，否则显示“正常”。
（2）氧气含量监测、显示和报警功能
实时监测并传送信号，现场主机与监控后台同步动态显示35kV配电室内各传感器氧气含量，当氧量低于18.0%（国标值，用户可自行设置）时，氧量值红色字体提示并报警，否则正常颜色显示实际值。
（3）SF6浓度和氧含量告警控制功能
SF6气体浓度超标（≥1000ppm）或缺氧（≤18%）时，控制风机启动通风，直到SF6浓度和氧气含量恢复正常。
（4）温度、湿度监测、显示及控制功能
系统实时监测并显示当前配电室内的温度、湿度值，室内的温、湿度超出预设值时，会自动启停通风装置或其他降温、降湿的设施（提供开的接点，供用户自行选用）。保持室内环境中正常温、湿度。
（5）红外探测功能
当工作人员进出35kV配电室时，入口处人体红外传感器触发语音提示环境安全状况，并且在风机没有工作时进行语音提示通风，直到工作人员离开或者启动风机为止。
（6）传感器故障诊断与提示功能
各传感器实时诊断，动态上传并触发监控主机显示各故障信息及通信状况，如有故障，界面中将显示故障传感器信息。
（7）强制通风功能
无论是现场主机还是监控后台均可强制打开/关闭风机，且实时显示当前风机运行状态。也显示最近一次风机启/停时间，工作人员根据该信息判断在进入断路器室前是否需要进行强制通风。
（8）定时通风功能
系统应可以设定风机每天定时启动和停止的多个时间段，以保证断路器室每天都能按需通风。
（9）语音功能
当有人进入配电室时装置应自动语音播报当前35kV配电室SF6的实际状态，如属正常，装置应播报室内处于正常状态，语音提示可以进入；如果SF6气体含量超标异常，装置应报警并播报室内处于异常状态，语音提示禁止进入。
（10）声光告警功能
在环境SF6超标或者缺氧时监控主机发出高频“嘀嘀”告警音，同时启动各入口位置的光告警装置进行告警。
（11）历史数据查询
可通过菜单进入历史数据查询界面，查询历史以来任意时间段环境正常/异常情况的数据，保证至少存储2年以上数据（即使掉电情况下数据也不应丢失）。
（12）系统自检、自诊断
内部硬件应设计单独自检、自诊断模块，当监测到主系统程序出现异常或非正常运行时自动复位并导入对应的备份程序，使系统及时恢复正常工作状态。
（13）远程硬接点报警及数据通讯传输功能
同时通过无源硬接点（常开或常闭）及通讯传输方式将报警及数据信号送至远程监控系统。
