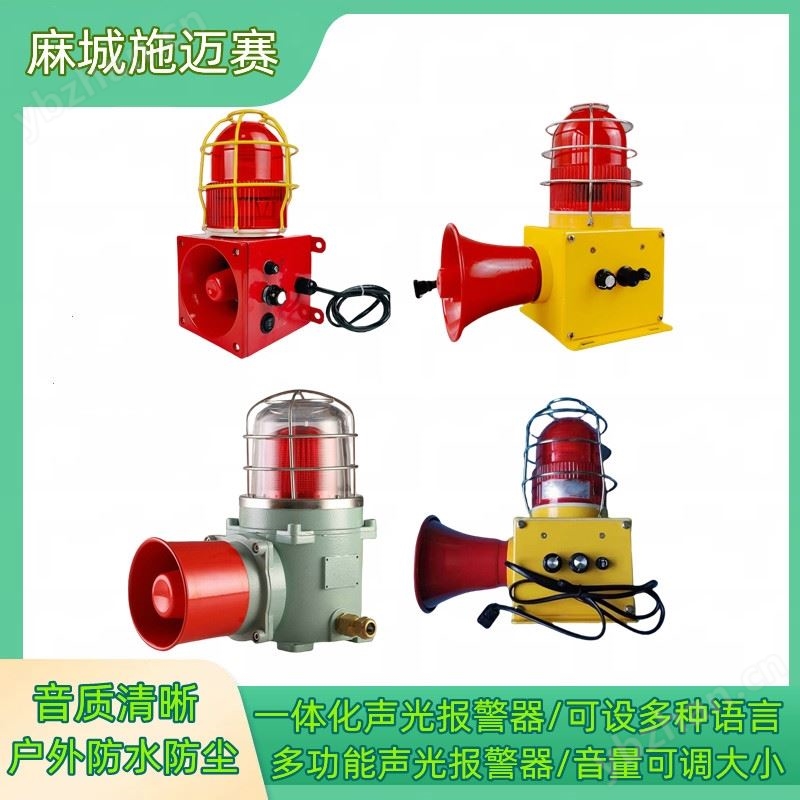

防水型声光报警器EB23A6S(E1036)防潮、抗震等功能
主要功能及特点
• 多种报警音调可供选择。
• 使用方式简单、可长时间连续工作。
• 专用集成芯片设计，的电磁抗干扰性能。
• 闪光灯内芯采用单片机而成，每秒闪光次数可以根据客户需求制定。
• 多种组合配置方式，系统应用灵活方便。
• 外观结构新颖，操作使用方便。
• 外壳采用阻燃ABS，含抗紫外线、抗老化等成分，能有效的抵御盐雾腐蚀。特殊结构设计具有良好 的防水、防潮、抗震等功能。
主要功能及特点
报警功能；
使用方式简单、可长时间连续工作；
专用集成芯片设计，。
闪光灯内芯采用单片机而成，每秒闪光次数可以根据客户需求制定；
多种组合配置方式，系统应用灵活方便；
外观结构新颖，操作使用方便。
外壳采用铝合金压铸而成，结构美观，能有效的抵御盐雾腐蚀特殊结构，设计具有良好的防水防潮、阬震等功能。
主要技术参数
应用领域：应用港务机械、机电行业的大、中型行车及船舶、码头输送设备
工作电压：AC380V～AC240V DC24V～DC48V（供选择，特殊电压可定制）
电源频率：50HZ～60HZ
喇叭功率：106dB～120dB
声音频率：800HZ（D调时）
防护等级：-30℃-+70℃
颜色：红、黄、绿（供选择）
概述：

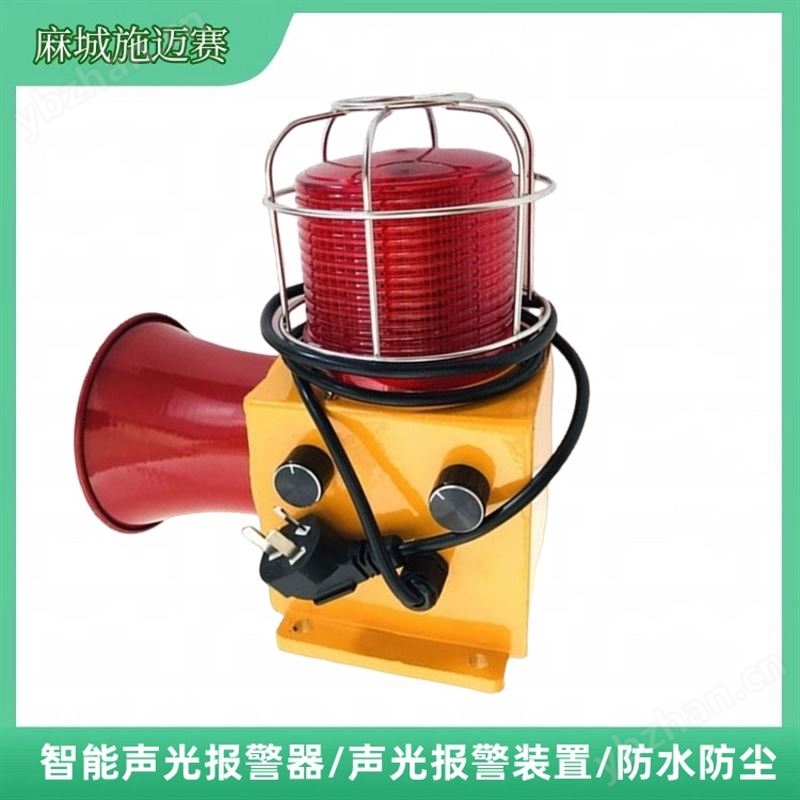

声光报警器SMSSG-L-220Y（AC220V）是我公司技术人员根据用户之所需，在原有报警器的基础上新开发的一种新产品，是输送系统起动、铁路道口及大型设备行走报警的产品。其优点集语音、声、光于一体，并可直接接入交流220V电源工作，改变了原来只有声或只有光的缺陷。
技术参数：
电源电压：220V/A（可根据客户要求更换电源功率）
功 率：100W、80W、60W、30W等
电 流：3A
语音提示种类：可调（顺时针）
音 量：可调（顺时针）
接 线：用引线直接接入220V电源，不分正负极
安装：
产品底座有四个固定螺丝孔用合适螺丝
本产品具有多种语音、一种报警铃供用户现场选择使用。
语音内容：（调节侧面两个旋转钮，一个是调语音选择，一个调声音大小）
“输送机皮带启动，请注意安全”
“火车来了请注意安全”
“设备启动，请注意安全”
“工程报警声（长声）”
“注意有人上下车，注意车上有人作业”
“高炉出铁，轻注意”
“吊车启动，请注意安全‘报警声’ 吊车启吊，请注意”
“天车启动，请注意”
“取料机正在作业，人员、车辆远离作业区域”
注：语音内容可根据用户提供而订做。
防水型声光报警器EB23A6S(E1036)防潮、抗震等功能 声光一体报警器是我厂根据是根据港务机械、机电行业大、中型、皮带输送设备、行车及船舶、码头的实际情况而研制的产品。灯利用目前较为流行的LED灯管制造而成，防护等级高、操作简单、体积小、安装方便等优点，具有良好的防水、防潮、抗冲击抗强震性能。经过实际使用，多种音调报警提示对协调工作设备报警、保护人身安全起到了重要的作用。
|
1, 皮带机已起动 , 请注意安全 |
6. 叉车作业中 , 请注意安全 |
11. 洗罐作业 ,, 禁止通行 |
|
2. 天车启动，注意安全 |
7. 机器已起动 , 请注意 |
12. 熄焦车已起动 , 请注意安全 |
|
3. 设备已起动 , 请注意安全 |
8. 小心火车 , 注意安全 |
13. 行车已启动 , 请注意安全 |
|
4. 危险作业区 , 请立即离开 |
9. 车辆进出，请注意安全 |
|
|
5. 此处危险 , 请注意安全 |
10. 起重货物 , 注意安全 |
|
客户也可提供内容录制语音
维修保养
•用户需要远程音调切换时，请将模式开关拨向“左边”接通电源模式指示灯应该闪烁，指示灯无反应 请检查电源线电压是否正常。如常亮说明模式切换开关未起作用，请拨动到位。指示灯闪烁但无声 音，请检查控制线开关是否正常。
•用户如无需远程切换音调模式，此时将模式开关拨向“右边”，接入电源线通电即工作，模式指示灯 将常亮。蜂鸣器将发出对应的音调，如需要切换音调，用户可通过音调选择开关并参照音调对照表进 行音调选择。如果蜂鸣器无声音，提示灯无反应请检查电源电压是否正常，如提示灯常亮或闪烁，蜂 鸣器无声音说明设备出现故障，请停止使用。
•本产品音量可随时调节，音量调节器失效后音量将处于值，不会出现无声现象。
•请定期清扫扬声器以及产品外壳，保持扬声器口的清洁，以免声音传输受到阻碍 注意事项
•产品采用PC材质部件（如灯罩、壳体），不能与工业酒精、香蕉水、环已酮等 有机溶剂直接或间接接触，否则会被腐蚀开裂。
•安装固定产品时严禁将喇叭口超上安装。
•切莫将电源线与控制线混淆，如果控制线被接入电源，将会对产品造成无法修复的损害。
安装使用方法•
•安装固定产品时请将“LOGO”处于正上方，安装脚紧贴于墙面（壁挂式安装）或水平面（平面式安 装），用4个M6的螺丝与安装面固定，请保持安装面平整和有足够的机械强度。
•安装固定于设备上时扬声器与水平面夹角应≤90°，确保安装后喇叭不产生积水,以免对声音造成影响。
•选择模式一从电缆接头中连接电源线及控制线，参照左边《模式一接线示意图》以及标签上的端子定义 正确连接电源及控制线。请确保本产品工作电压与接入电源电压相符。声、光随控制信号同步工作。
•选择模式二时，用户可取下前盖板，露出接线端子排AC电压请参考如下（图一）并参照左边《模式二(图A)接线示意图》DC电压请参考如下（图一）并参照左边《模式二(图B)接线示意图》将电源线连接至接 线端子上。内部PCB板上有4个拨码开关分别对应16种音调，用户可参照《音调编码对应表》调节拨 码开关选择需要的音调即可。通上相应电源声、光将同步工作。
•选择音调切换模式请参照（图二）所示意进行操作，选择模式一后接通电源PCB板上指示灯处于闪烁状 态，即示意音调切换处于模式一工作状态；选择模式二后接通电源PCB板上指示灯处于常亮状态，即 示意音调切换处于模式二工作状态。
安装使用方法
应检查电源与蜂鸣器额定电压是否相符。
蜂鸣器用 2 个 M6 的螺丝与安装面固定，安装面应平整和有足够的机械强度。
依照接线示意图（图一），接好电源线，检查无误后，方可打开电源开关。
如需要调节报警音调，请先关闭电源，拨动线路板中的拨码开关即可选择音调。
选择音调对应的拨码开关在掷到“开”位置时，请先将其他的开关应拨置“关”位置（接线示图 二）。 选型指南 型号 音调 AL001 多种 AL002 单种 注意事项
产品采用 PC 材质部件（如灯罩、壳体），不能与工业酒精、香蕉水、环已酮等 有机溶剂直接或间接接触，否则会被腐蚀开裂。
本产品可以用在室内、室外及船舶上，请仔细阅读说明书后使用，正确接线，切勿将电源短路。
使用时控制箱内有升温现象属正常现象。
请勿将喇叭口朝上安装以免积水。
