DL10系列PDF温度记录仪是西府科技，可充电USB温湿度验证记录仪大容量4S下载专门针对医药、疫苗、血液、冷链物流、食品、化工、农业、气象、畜牧等行业开发的一款产品。
PDF温度记录仪具备IP65防水设计，超薄小巧的设计，可相容于任何使用场合。
客户使用PDF记录仪无需安装驱动程序，记录完成直接插入电脑USB接口，就能自动生成PDF或EXCEL格式的报告。并且报告被加密，确保资料完整性和安全性。
用户使用说明书
DL10-TH型U 盘 PDF温湿度记录 记录 仪
一、产品概述
DL10 系列 PDF 温度记录仪是西府科技专门针对医药、疫苗、血液、冷链物流、食品、化工、农业、气象、畜牧等行业开发的一款产品。
PDF 温度记录仪具备 IP65 防水设计，超薄小巧的设计，可相容于任何 使用场合 。
客户使用 PDF 记录仪无需安装驱动程序，记录完成直接插入电脑 USB 接口，就能自动生成 PDF 或 EXCEL 格式的报告。并且报告被加密，确保资料完整性和安全性。
可充电USB温湿度验证记录仪大容量4S
二、 产品具体特色
1、 IP65 防水设计，超薄小巧的设计，可相容于任何 使用场合
2、 免驱动安装，插入 USB 接口，自动生成 PDF/EXCEL格式的报告，支持Win xp/7/8/10，Mac等多系统
3、 严格的加密技术生成不可篡改的报告，保证数据的真实性、安全性，符合 PDF/A标准
4、 客户通过软件自行配置各种参数 ( 后面升级 ) ，比如上下限值，记录间隔，延时启动等

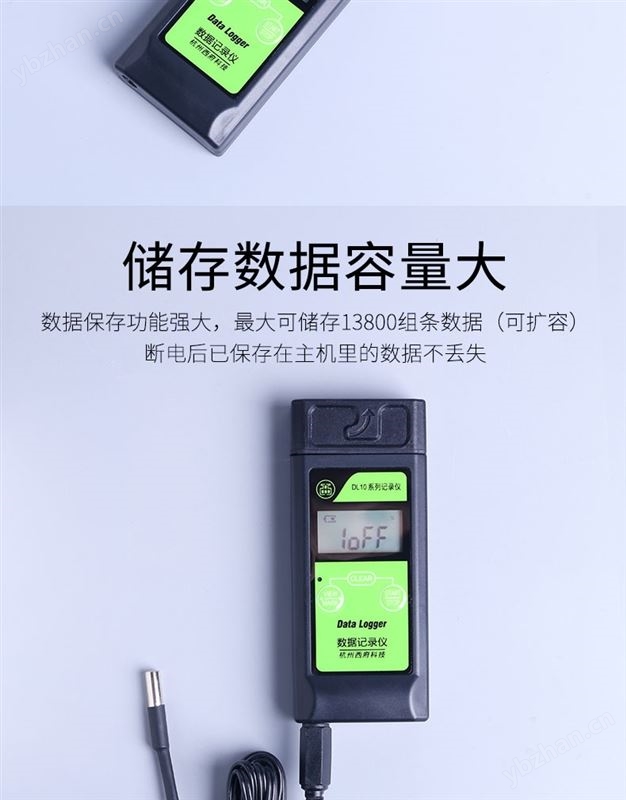

5、 PDF 记录仪记录容量标准 35000 组，支持扩容
6、 报告内容包含数据报表、曲线、 MKT 值、记录间隔、记录天数等内容，报告支持中文简体、中文繁体、英文等
报告文件生成快，导出 35000 组数据，生成加密的 PDF 文件
7、 镀金、无铅喷漆等工艺，保证产品的品质
8、 通过 ± 30KV 静电 ESD 测试，保证了产品使用的可靠性
9、 PDF 记录仪在低温环境下 (-40 ℃左右 ) 能正常工作，导出文件正常。低温环境下， PDF 记录仪， 1 分钟记录间隔至少可使用 2 年（常温）
可充电USB温湿度验证记录仪大容量4S

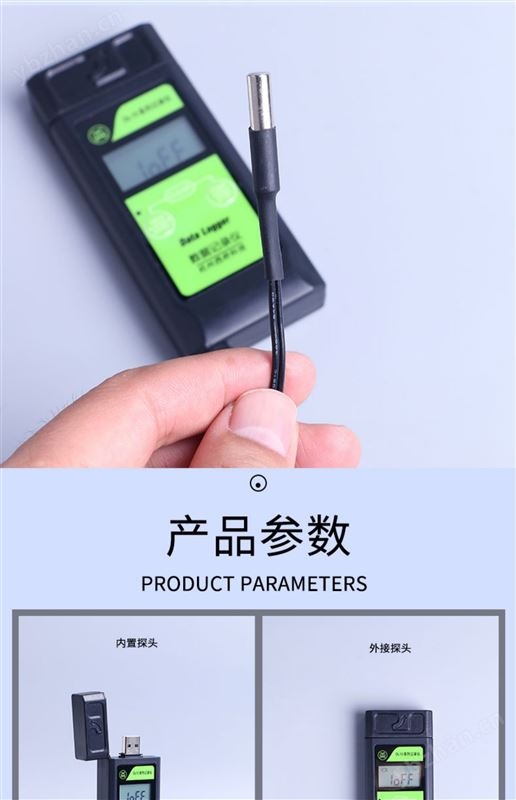

三、技术参数
|
型号 |
DL10-TH |
|
温度范围 |
-40~1 00 （ ℃） |
|
温度精度 |
± 0.3 （ -25~85 ℃） / ± 1 （ -40~100 ℃）湿度精度± 3% |
|
传感器类型 |
进口温度传感器（具有认证报告，可出口） |
|
温度显示 |
华氏度（ ℉） / 摄氏度（℃） |
|
工作温度 |
-40~100 （℃） |
|
标准记录 |
可达 35000 组（可扩容） |
|
报告类型 |
PDF/EXCEL |
|
报警方式 |
单次、累计、禁止 |
|
报警延时 |
时间可设置 |
|
上下限值 |
可设置 |
|
记录间隔 |
时间可设置 (1 分钟记录间隔可使用 2 年以上 ) |
|
启动延时 |
时间可设置 |
|
操作键 |
2 个按键，用于启动、停止、打印数据、查询最大最小值和日期 |
|
显示 |
段式液晶显示 |
|
接口 |
USB2.0 |
|
供电 |
3.6V CR14250(1200mAh) 锂电池 |
|
尺寸 |
95*50*19mm |
|
防护等级 |
IP65 |

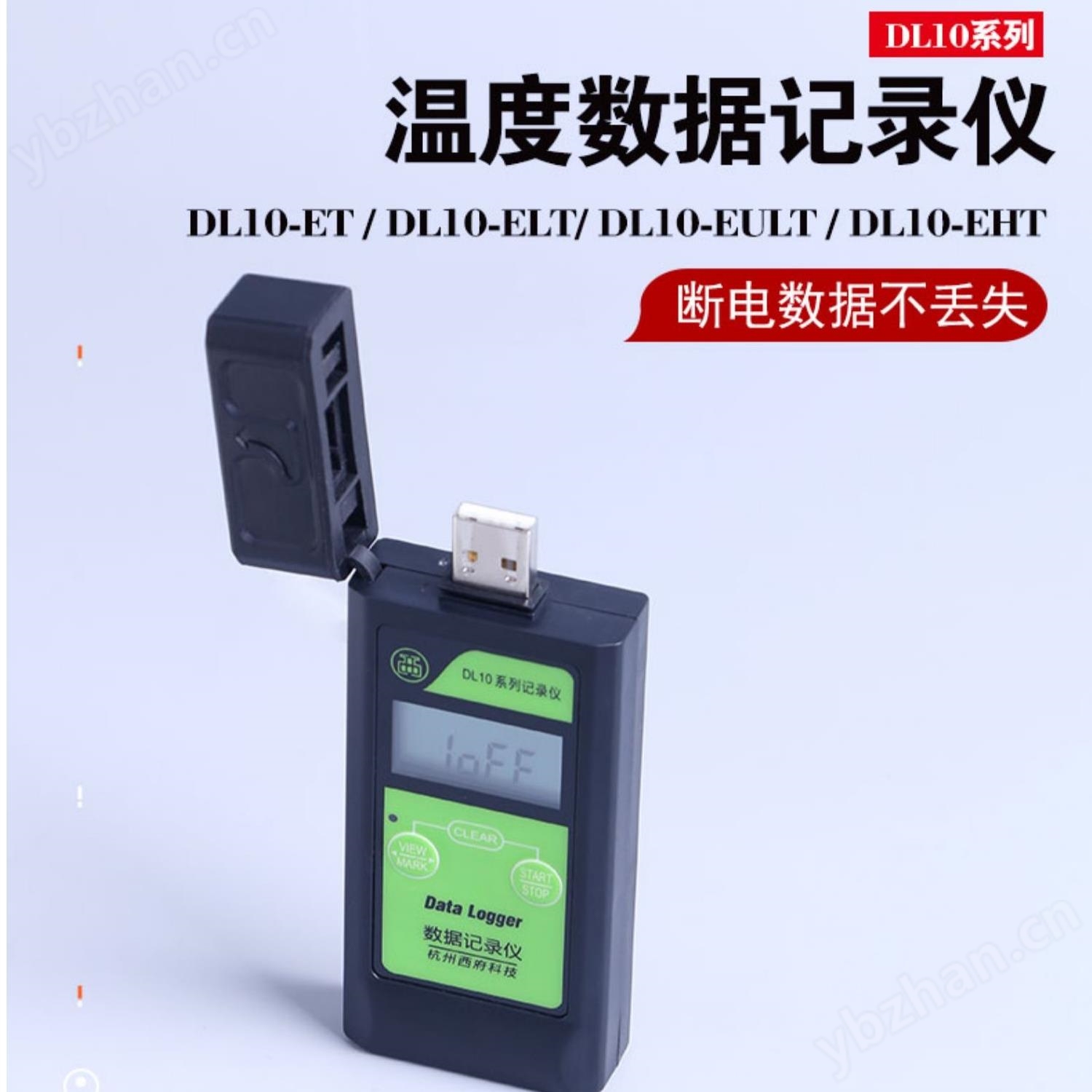

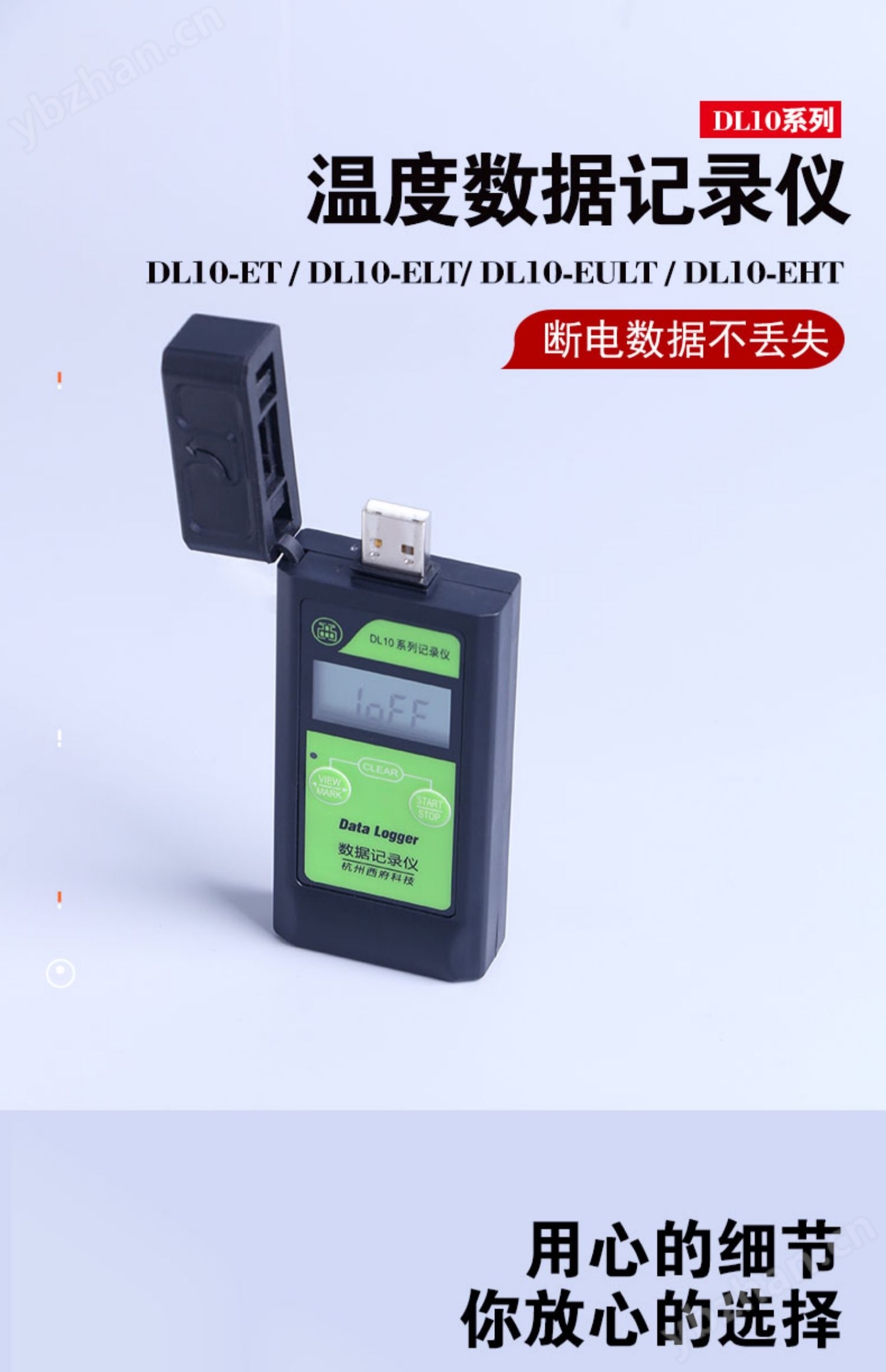

四、产品示意图：
按键 [VIEW/MARK]
按键 [START/STOP]
电池盖
固定备板

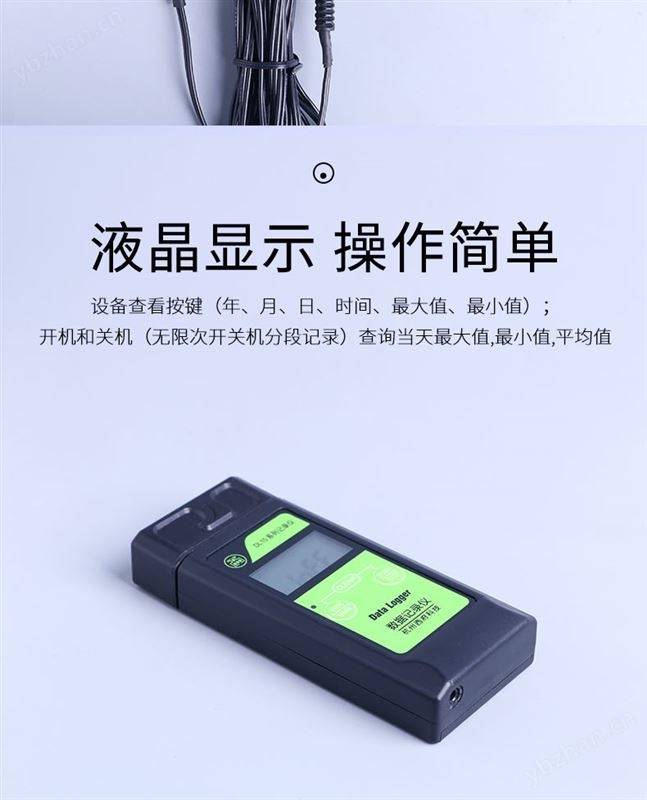

4.1 按键功能：
4.1.1 按键 [VIEW/MARK]
短按 ----- 依次显示年、月、日、温度 (MAX) 、温度 (MIN) 、湿度 (MAX) 、湿度 MIN) 。
长按 ----
4.1.2 按键 [START/STOP]
短按 ---- 点亮 LCD 显示
长按 ---- 停止记录 并显示 1END/1oFF
------ 开启记录，显示温度、湿度
4.1.3 组合键 按键 [VIEW/MARK]+ 按键 [START/STOP]
同时按 --- 记录数据清空 ( 设备在关机状态 )
五、操作步骤
1 、连接电脑 USB 口
2 、待电脑识别后，显示屏上显示 PnAS( 总页数 ), 再显示 P01----PNN(PNN 实际装载的页码数 ) ，最后显示 5END 。
3 、打开电脑上新生成的可移动磁盘内的数据报告，查看数据。
4、也可使用公司xRecorder软件下载历史数据保存到电脑下，方便2次备份，并成保存成
PDF、CSV、TXT、XF格式文件
备注：记录仪出厂默认参数设定
|
记录周期： |
|
|
|
|
|
记录间隔： |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

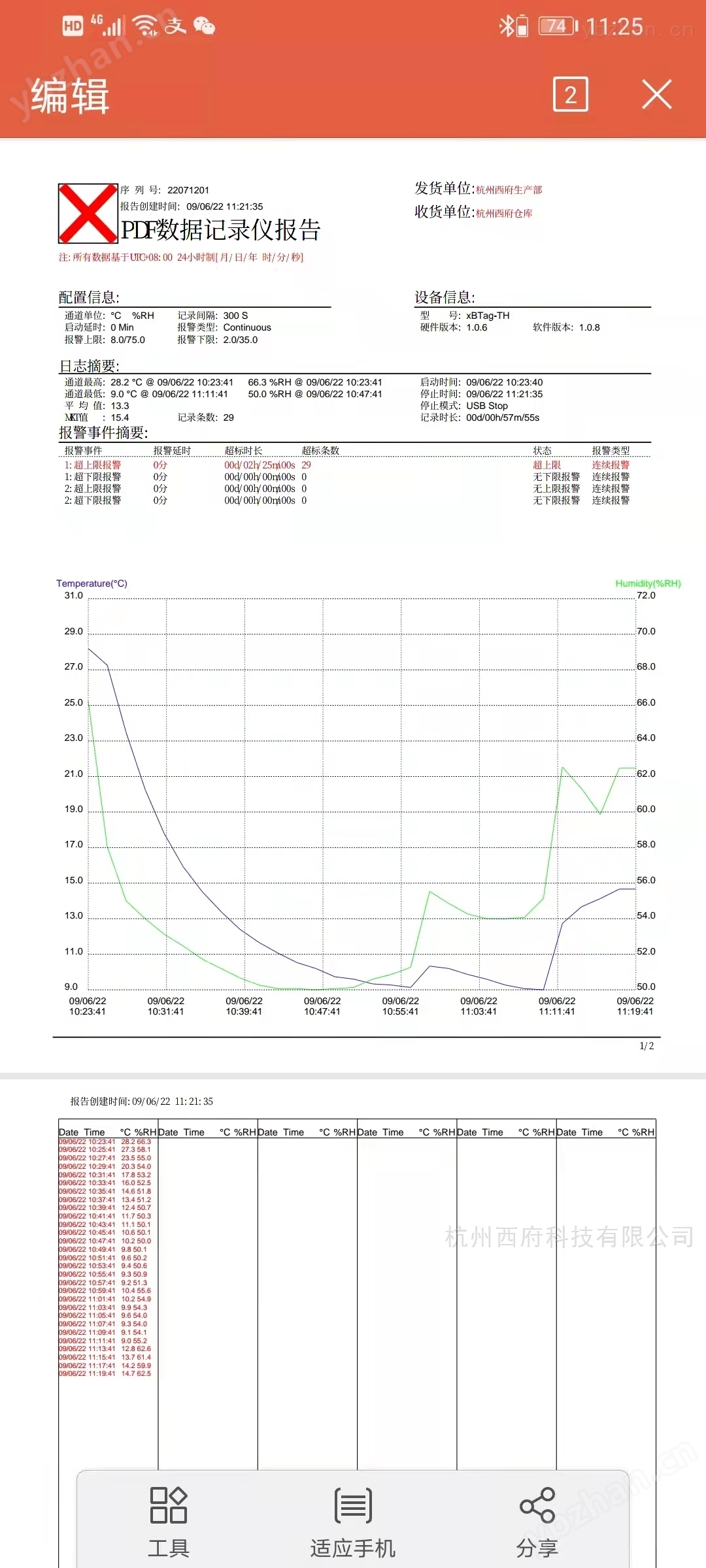

、报告内容
七、 其他注意事项
7.1 PDF 记录仪显示代码说明：
“ 0ERR ” ： 系统时间出错，设备无法正常工作，请插入电脑用配件工具校准时间
“ 1oFF ” : 手动关机未开机，长按开机键开机 ;
“ 2oFF ” : 定时启动未开机
“ 1END ” : 手动关机，可长按开机键重新开机 ;
“ 2END ” : 定时停止 ;
“ 3END ” : 存储停止 ;
“ 4END ” : 记录到设定条数停止 ;
“ 5END ” : USB 插入停止 ;
7.2 、 PDF 导出文件注意点
7.2.1PDF 记录仪正常开机但无数据，插在电脑上 U 盘为空，可能是没有记录数据
7.2.2 当唤醒设备时 , 设备显示 ” 0ERR ” 时 , 设备处理时间出错状态 , 不记录数据 , 请插上电脑用配置工具校准设备时间
7.3 、设备电池电量显示空格时 , 请及时更换电池 , 否则会影响设备正常记录数据。
