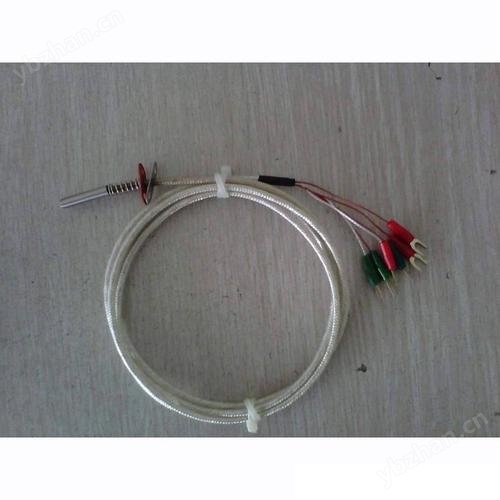

端面热电阻温度传感器WZPM-201A wZPM-201A螺纹M=M8×0.75
端面热电阻温度传感器采用借助弹簧弹力，使测温端和被测物体紧密接触，这种测量方式具有测温速度快，测量准确度高等特点，适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。
端面热电阻pt100 技术参数
铂热电阻：Pt100、Pt500、Pt1000 精度等级： *±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃
铜热电阻：Cu50 -50～150℃ 精度等级： ±（0.30+0.006|t|）℃ 注：|t|为实测温度的值。
公称压力：常压
|
型号 |
分度号 |
测量范围 |
热响应时间 |
规格 |
导线长度L（mm） |
|
WZCM-201A |
Cu50 |
-50～150℃ |
＜15S |
直径D=7mm 螺纹M=M8×0.75 |
L=1000 L=3000 L=5000 |
|
WZPM-201A |
Pt100、Pt500、Pt1000 |
-150～300℃ |
＜10S |
直径D=7mm 螺纹M=M10×1 |
端面热电阻pt100型号及说明
|
产品型号 |
产品外形图 |
产品外形结构图 |
|
|
WZPM-201B |
|
|
|
|
分度号 |
测量范围 |
热响应时间 |
导线长度L（mm） |
|
Pt100、Pt500、Pt1000 |
-150～300℃ |
＜10S |
L=1000、3000、5000 |
|
产品型号 |
产品外形图 |
产品外形结构图 |
|
|
WZPM-201C |
|
|
|
|
分度号 |
测量范围 |
热响应时间 |
导线长度L（mm） |
|
Pt100、Pt500、Pt1000 |
-150～300℃ |
＜10S |
L=1000、3000、5000 |
接线端子说明：
|
端面热电阻产品选型 |
|||||||
|
WZPM-201 |
|
铂热电阻 |
|||||
|
WZCM-201 |
|
铜热电阻 |
|||||
|
|
口 |
A=类型A B=类型B C=类型C |
热电阻类型 |
||||
|
|
P口 |
0=Pt100 1=Pt1000 5=Pt500 |
传感器规格 |
||||
|
T口 |
0=0～80 1=-50～100 2=-50～150 3=-50～200 9= |
温度范围（℃） |
|||||
|
|
口 |
A=A* B=B级 |
传感器精度 |
||||
|
|
C口 |
1=SUS321 4=SUS304 9= |
保护管材质 |
||||
|
|
L口 |
1=1000 3=3000 5=5000 9= |
引线长度（mm） |
||||
|
X口 |
2=两线制 3=三线制 4=四线制 |
引出线 |
|||||
|
|
口 |
1=聚氯乙烯PVC（-20～ 80℃）分无屏蔽和有屏蔽 2=硅胶橡（-60～150℃）无屏蔽层 3=四氟绕包（-50～250℃）带屏蔽 |
引线材质 |
||||
|
口 |
0=无屏蔽层（默认）1=有屏蔽层 |
是否屏蔽层 |
|||||
|
口 |
0=无 1=镀锡 2=U端子 3=针式端子 9= |
导线末端要求 |
|||||
|
Q口 |
0=无 9= |
特殊要求 |
|||||
|
说明：对于用户的参数，直接以数字或文字标注出来即可。 选型举例：如选取类型为A的端面热电阻， Pt100 温度0～80℃，A*，材质SUS321导线长度6000mm，三线制聚氯乙烯引线，其它要求无。产品型号：WZPM-201A P0T0A C1L9 X31 （L=6000） |
|||||||
端面热电阻WZCM-201 WZPM-201 M:10*1 L=2000
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
规格 |
L |
|
|
D |
M |
500 1000 1500 2000 25000 |
||||
|
WZCM-201 |
CU50 CU100 |
-50～150 |
＜15S |
Ф6 |
M8×0.75 |
|
|
WZPM-201 |
Pt100 |
-150～300 |
＜10S |
Ф8.7 |
M10×1 |
|
