主要参数：
输入端
输入信号
: B,E,J,K,N,R,S,T
等热电偶信号
冷端补偿
:
补偿范围
:-25
度
~+75
度（每
20
度误差
1
度）
补偿方式
:
内外补偿
输出端
输出信号
:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻
:RL
≤
500
Ω
(
输出为电流信号时
);RL
≥
10K
Ω
(
输出为电压信号时
)
基本参数
电源
:DC24V,
±
10%
消耗电流
:
≤
50mA(
一进一出
,24V
供电
,20mA
输出时
);
≤
70mA(
一进二出
,24V
供电
,20mA
输出时
)
超限报警
:
低于温度下限
,
输出
3.8mA,(4-20mA
输出时
)
；高于温度上限
,
输出
20.5mA
断线报警
:
输出
22mA
或
3.8mA
（用户可在
0-22mA
范围内自行设置特定值作为报警值）
基本精度
:0.1%F.S.
温度漂移
:0.005%F.S./
度
(-20
度
~ +55
度
)
适用现场设备
:
热电偶
绝缘强度
:2000V AC/1min(
输入、输出、电源之间
)
绝缘电阻
:
≥
100M
Ω
(
输入、输出、电源之间
)
工作温度范围
:
-20~+55
度
电磁兼容性 : 符合 GB/T 1 8268.1(IEC61326-1)

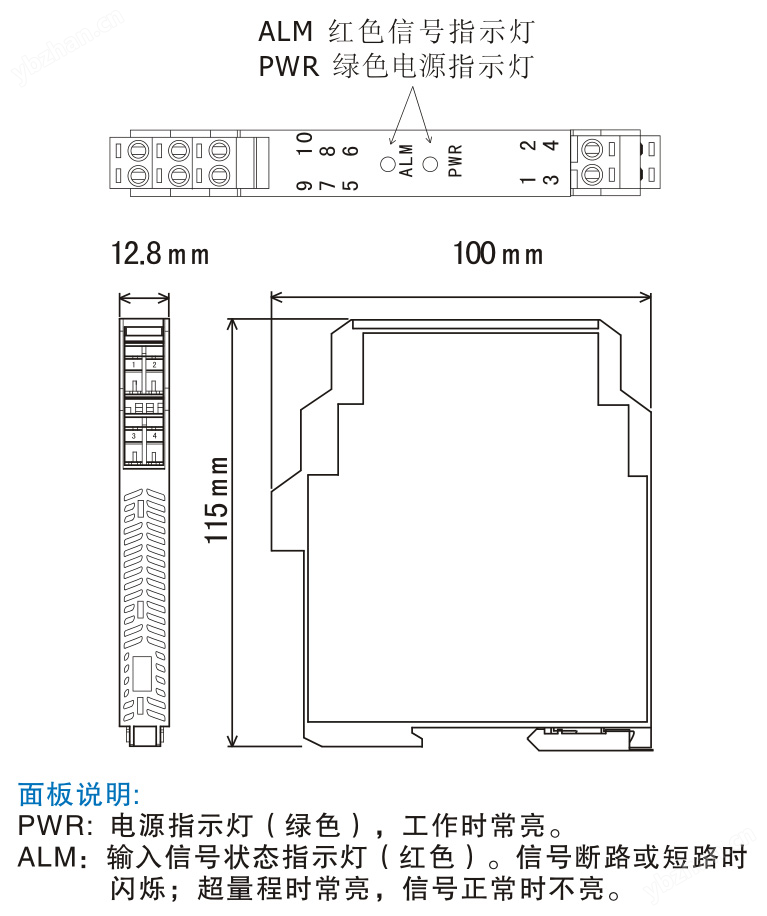

外形尺寸：
接线图：

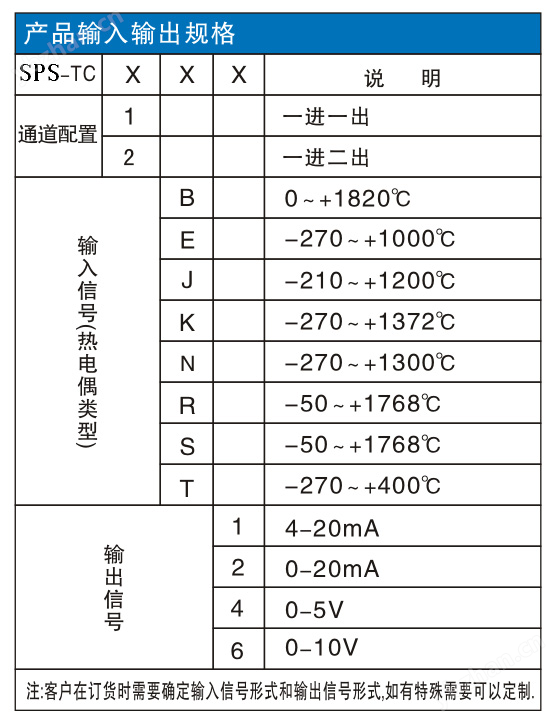

产品选型：
