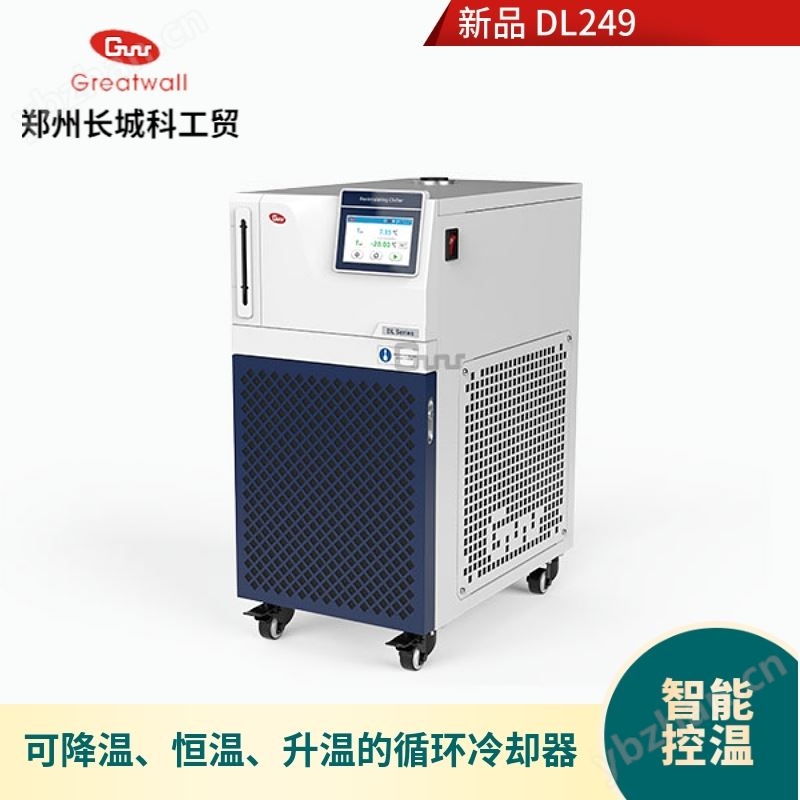

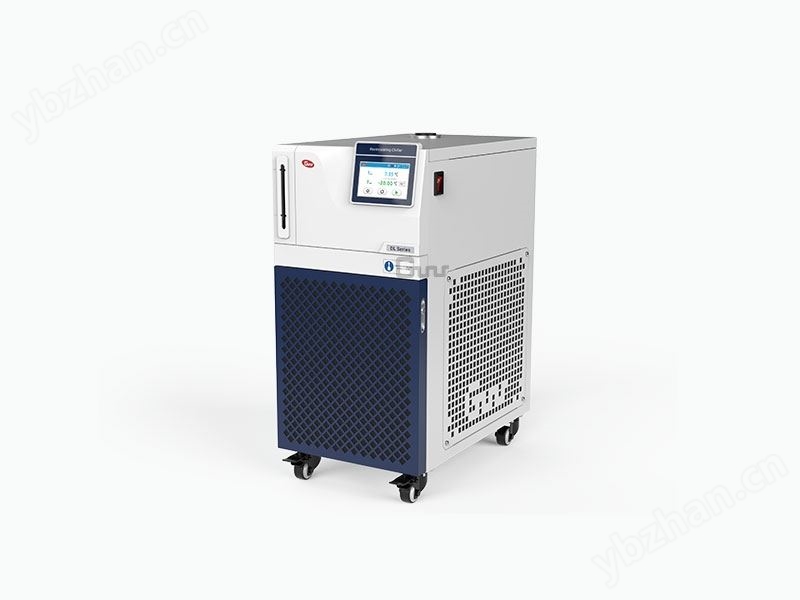

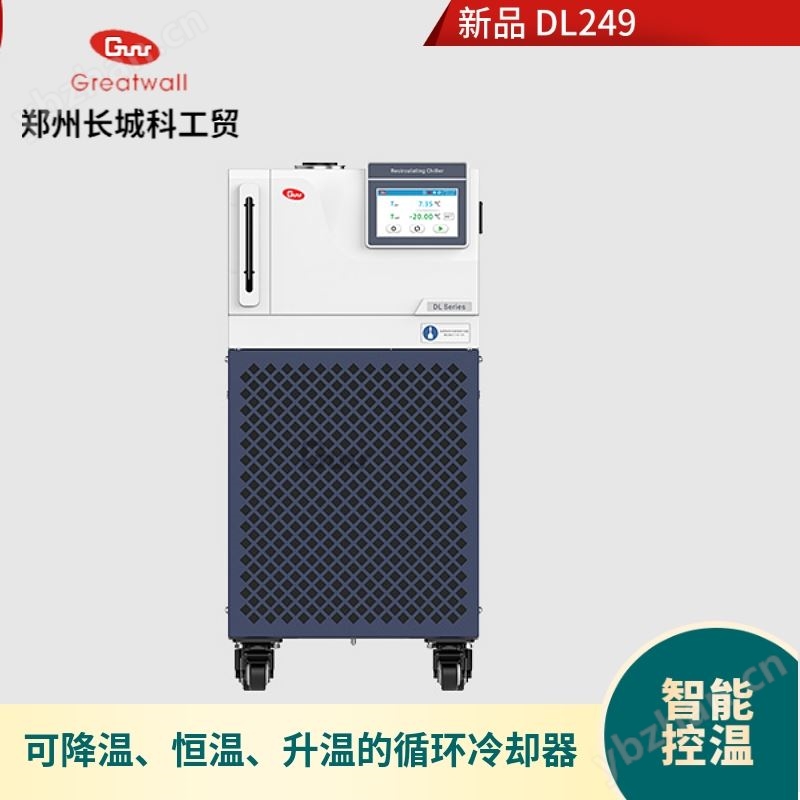

循环水冷却器 DL 249
循环水冷却器 DL 249 产品技术特点
本产品是一款可降温、恒温、升温的循环冷却器，用于输送循环载热体，提供恒温源;整机由制冷系统、循环系统及控制系统等组成。
1、制冷系统由压缩机、冷凝器、蒸发器、电子膨胀阀及毛细管等组成。

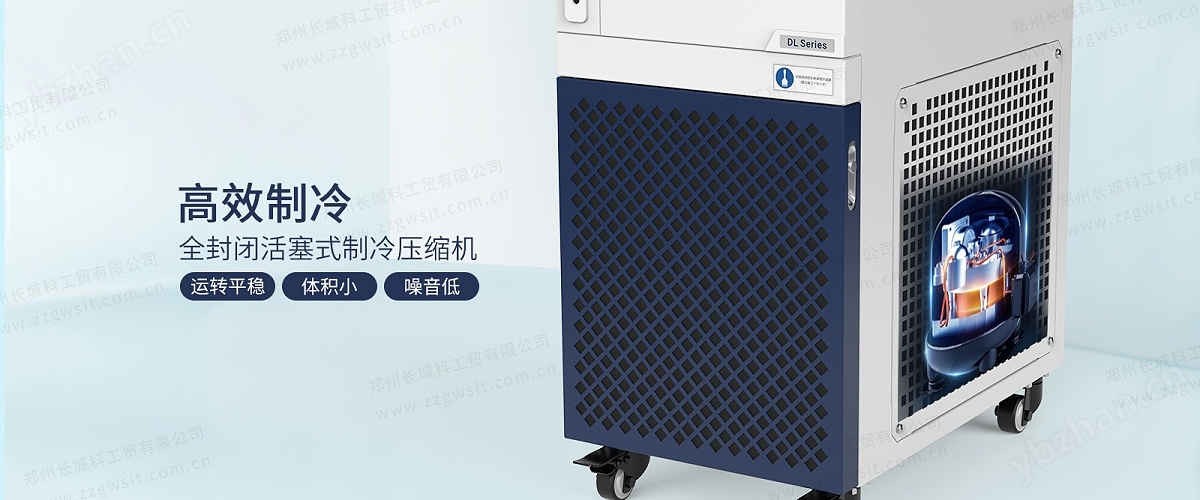

2、全封闭活塞式制冷压缩机，运转平稳、体积小、噪音低、可靠性强。
3、冷凝器采用微通道冷凝器，体积小巧、重量轻、换热效率高。
4、节流机构采用电子膨胀阀与毛细管相结合的方式，控制精度高、稳定可靠。
5、蒸发器为06Cr19Ni10无缝盘管，有效减少泄露风险，蒸发器安装在储液槽内，可防止蒸发器冻裂。
6、循环系统储液槽材质为06Cr19Ni10，采用BLDC循环泵输送载热体，循环连接管路材质为硅橡胶材质，循环泵材质为PPE PK PA。
7、有液位显示功能，可实时监视储液槽内载热体液位。

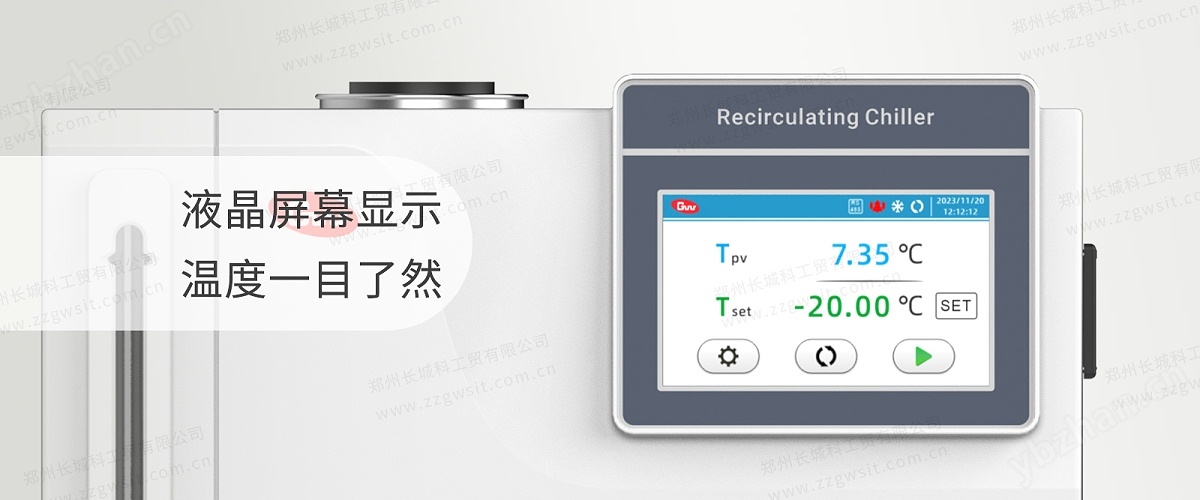

8、控制系统采用4.3寸触摸屏，操控简单方便，有温度校准功能，采用PID算法控制电子膨胀阀，载热体温度稳定性可达到±0.5℃。

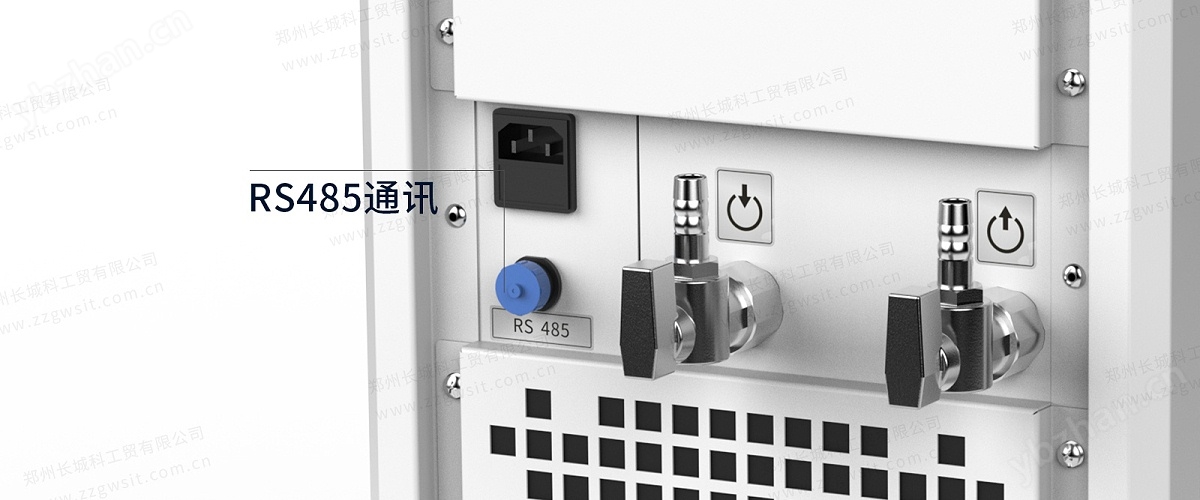

9、RS 485通讯，标准Modbus RTU 协议。
循环水冷却器 DL 249 产品参数表
| 型号 | DL 249 | ||
| *载热体输出温度范围 (℃) | -20～40 | ||
| 环境温度 (℃) | 5～35 | ||
| 环境相对湿度 (％) | ≤ 70 | ||
| 电源 | 220-240V～，50Hz | ||
| 温度显示方式 | 数字式 | ||
| 温度稳定性 (℃) | ±0.5 | ||
| 传感器 | Pt100 | ||
| 安全保护 | 延时、过热、过电流保护、高压保护 | ||
| 额定功率 (W) | 1000 | ||
| **制冷量(W) | ＠20℃ | 1300 | |
| ＠10℃ | 1150 | ||
| ＠0℃ | 900 | ||
| 制冷剂 | R404A | ||
| 加液量（L） | 9 | ||
| 循环泵 | 最大流量 (L/min) | 23 | |
| 最大压力 (bar) | 1.2 | ||
| 防护等级 | IP20 | ||
| 污染等级 | 2级 | ||
| 载热体出、回液口 | G1/2 | ||
| 连接软管 | 硅橡胶软管：Φ13×Φ9 mm | ||
| 储液槽材质 | 06Cr19Ni10 | ||
| 整机尺寸 (mm)W×D×H | 300×480×630 | ||
| 整机重量 (kg) | 38 | ||
| * 室温高于15℃，且设备空载时，单独启动循环泵可将储液槽内载热体温度升至40℃。 | |||
|
** 环境温度为20℃时。 |
|||
