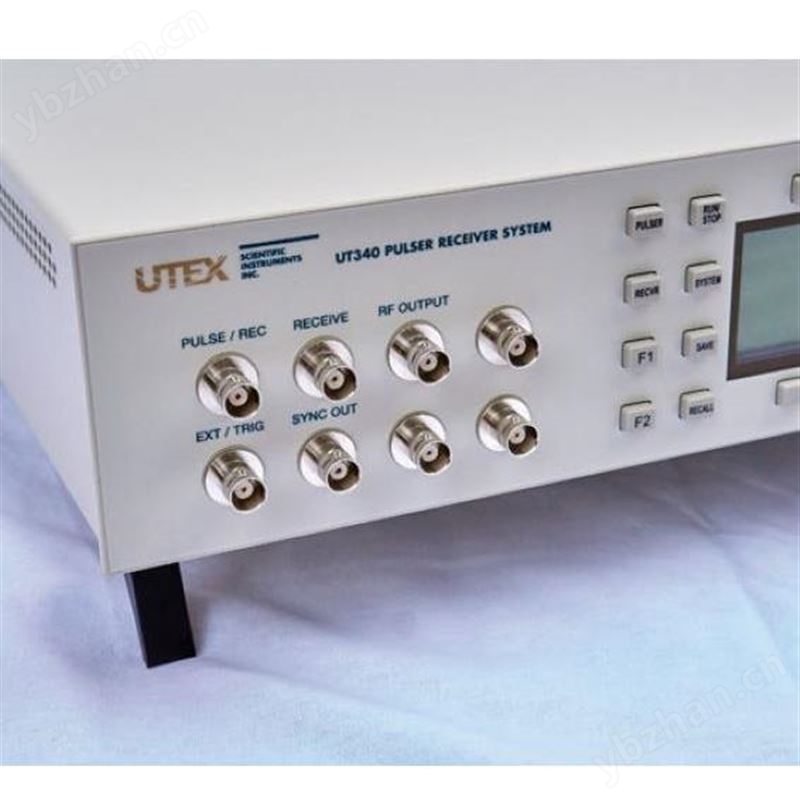

UT340脉冲发生器接收器,UT340方波脉冲发生器接收系统是世界上wei 一的1至150MHz方波脉冲发生器接收系统。与尖峰脉冲发生器相比，方波脉冲发生器产生的声输出是其两倍以上。这使相对信噪比（SNR）提高了约6至15 dB。
其优点是可以更好地检测ji 具挑战性材料中的小型反射器，同时提高材料穿透力。通过将上述增加的声输出与UT340的极低噪声放大器相结合，实现了这一优势。
特点和优势通过脉冲调谐提高传感器性能
利用 0.20 ns 的脉冲宽度步长和全脉冲电压控制精确匹配脉冲和传感器特性。通过这种级别的脉冲调谐，大多数传感器的输出可以很容易地加倍。提供驱动任何传感器的动力由于脉冲调谐不需要阻尼电路，因此传感器可获得完整的 350 微焦耳能量。改进的输出能量减少了检测小缺陷所需的增益量，允许使用新的探头技术，并提供扩展的测试功能。同时获得低噪声和宽带宽性能使用一台仪器进行所有超声波检测。UT320 和 UT340 采用传统或高频换能器，在所有增益设置下都能显著改善信噪比。通过计算机控制所有仪器设置和测试参数UT320 允许通过简单的命令集进行全面的软件控制。这种控制水平有助于可编程实验室测试以及自动化工业应用。UT340 优雅易用的前面板允许快速精确地更改所有仪器设置。副驾驶模式功能可让您在前面板或计算机上工作，因为两者都始终处于活动状态和更新状态。以平凡的价格获得非凡的性能在UTEX，我们努力开发一系列我们认为您会喜欢使用的仪器，并且具有您在其他地方找不到的性能规格。UT340 旨在让您的生活更轻松，具有简单易用的前面板，可让您继续工作。远程控制软件甚至可以让您在前面板或计算机的副驾驶模式下同时工作。UT320 和 UT340 都为其高电压、高电流和极快上升时间脉冲提供了非常精细的调整分辨率。这意味着您现在可以驱动几乎任何传感器技术，并获得所需的精确脉冲调谐。UT320 和 UT340 代表了超声波脉冲生成、脉冲调谐和宽带宽放大方面的重大进步，其价格可与其他手动控制的脉冲发生器接收器系统相媲美。
脉冲发生器
UT320 和 UT340 提供的脉冲电压和脉宽组合，可激励任何传感器。凭借快速上升时间（<2.0 ns 或可选的 1.0 ns），该仪器可地驱动任何传感器频率高达 150 MHz。 脉冲重复频率高达 20 kHz，可实现高速扫描。UT320 和 UT340 的工程“软”启动和调整顺序确保了安全的工作限制，不会损坏仪器或传感器。如果选择了超出这些限制的设置，仪器将进行干预并继续在安全设置下运行。
接收器
接收器通过连续调整提供高达 63 dB 的增益。低噪声、宽带宽接收机特性提供了更好的检测性能。在传统的仪器设计中，输入信号首先衰减，然后通过固定增益级重新放大。UT320 和 UT340 没有衰减器。这种设计在所有增益设置下都提供了显著的信噪比改进。
模块化架构
UT320 和 UT340 的模块化架构提供了灵活性，允许用户选择符合其特定需求的系统。主要组件包括一个高频、高能脉冲发生器和一个低噪声、宽带宽接收器。模块可以根据需要添加，也可以轻松更换以进行维修。工业级机箱高仅 3.5 英寸，适合桌面或机架安装使用。
UT340脉冲发生器接收器,UT340方波脉冲发生器接收系统产品规格：
| Pulser 规格 | |||
|
|
标准 | 快 |
| 脉冲规格 | 上升时间 | <2.0 纳秒 | <1.0 纳秒 |
| 秋天的时间 | <2.0 纳秒 | <1.0 纳秒 | |
| 负载阻抗 | 50欧姆 | 50欧姆 | |
| 最小负载阻抗 | 电容至 10 安培 | 电容至 5.2 安培 | |
|
|
|
|
|
| 脉冲电压控制 | 最小输出电压 | 100 伏 | 100 伏 |
| zui 大输出电压 | 500 伏 | 250 伏 | |
|
zui 大电压
增加 |
2 伏 | 2 伏 | |
|
|
|
|
|
| 脉冲宽度控制 | 最小脉冲宽度 | 5.0 纳秒 | 2.0 纳秒 |
| zui 大脉冲宽度 | 80 纳秒 | 80 纳秒 | |
| 脉冲宽度分辨率 | 0.20-0.50 纳秒 | 0.20-0.50 纳秒 | |
| 脉宽精度 | 10% | 10% | |
|
|
|
|
|
| PRF控制 | PRFzui 低值 | 200赫兹 | 200赫兹 |
| PRFzui 大值 | 20 千赫兹 | 20 千赫兹 | |
| 接收器规格 | |||
| 增益规格 | 带宽 （-3 dB） | 1 MHz 至 150 MHz | |
| 输入阻抗 | 50欧姆 | ||
| 等效输入噪声 | zui 大 100 μV p-p | ||
| zui 大输出电平 | 0分贝 | ||
| 输出裕量 | 6分贝 | ||
|
|
|
|
|
| 增益控制 | 电压增益最小值 | 63分贝 | |
|
电压增益zui 大值
增益增量 |
1分贝 | ||
| 接口 | |||
| 串行通信 |
RS-232（连接到主机）
RS-485（连接到其他脉冲发生器接收器） |
||
|
|
|
|
|
| 用户输入/输出 |
四个可编程数字输入和输出
两组可编程继电器触点 |
||
| 尺寸和重量 | |||
| 高度 |
86.6毫米（3.5英寸）
104 毫米（4 英寸）- 包括可拆卸支脚 |
||
| 宽度 |
428.6mm （17“） - 桌面版
482mm （19“） - 机架安装版本，包括侧把手 |
||
| 深度 | 507 毫米（20 英寸）- 包括突出 14 毫米的前面板 BNC 连接器和突出 25 毫米的后面板绕线 | ||
| 重量 | 13.7公斤（30.1磅） | ||
