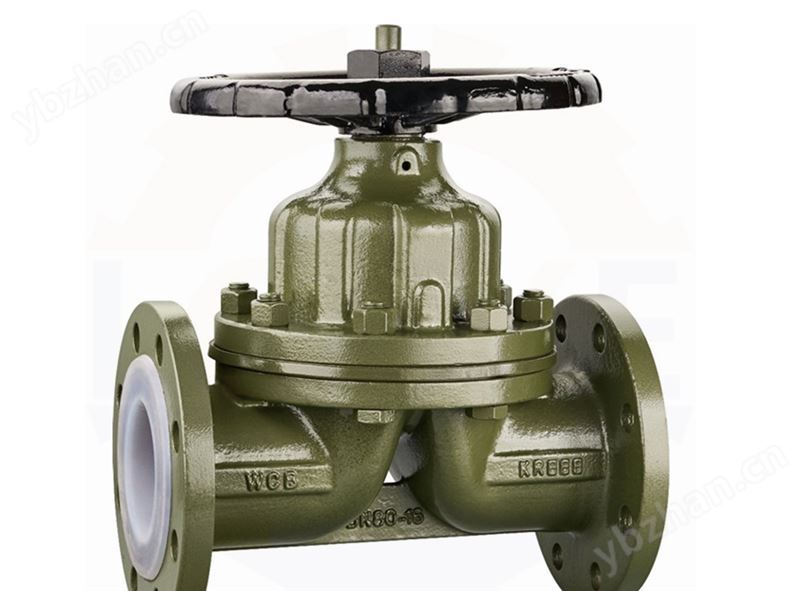

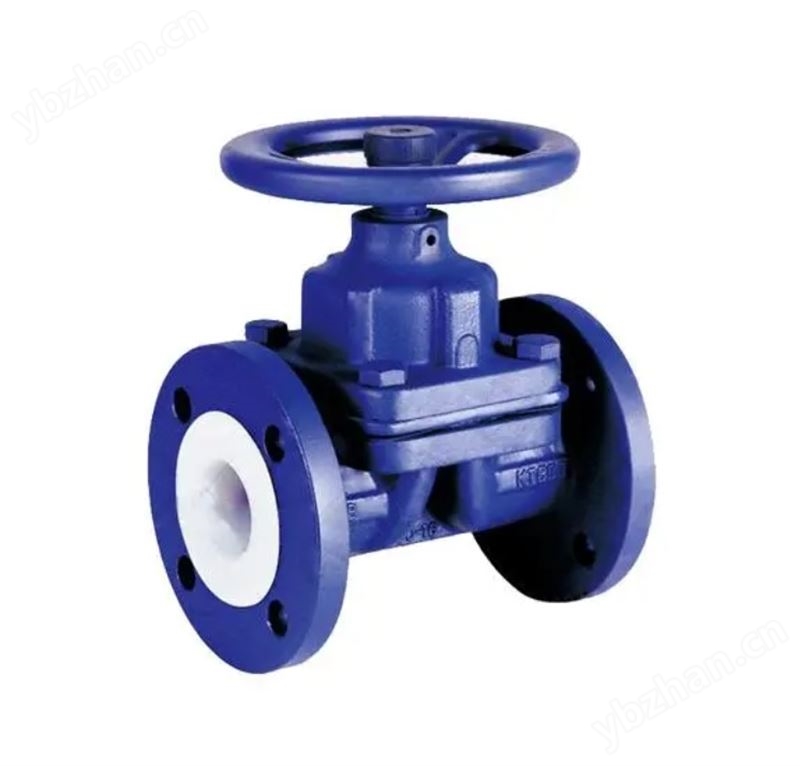

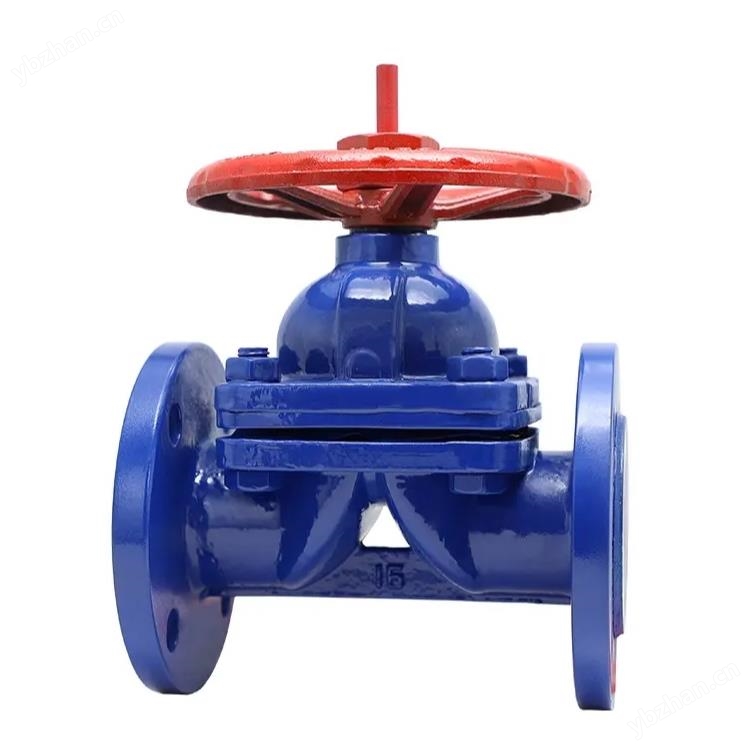

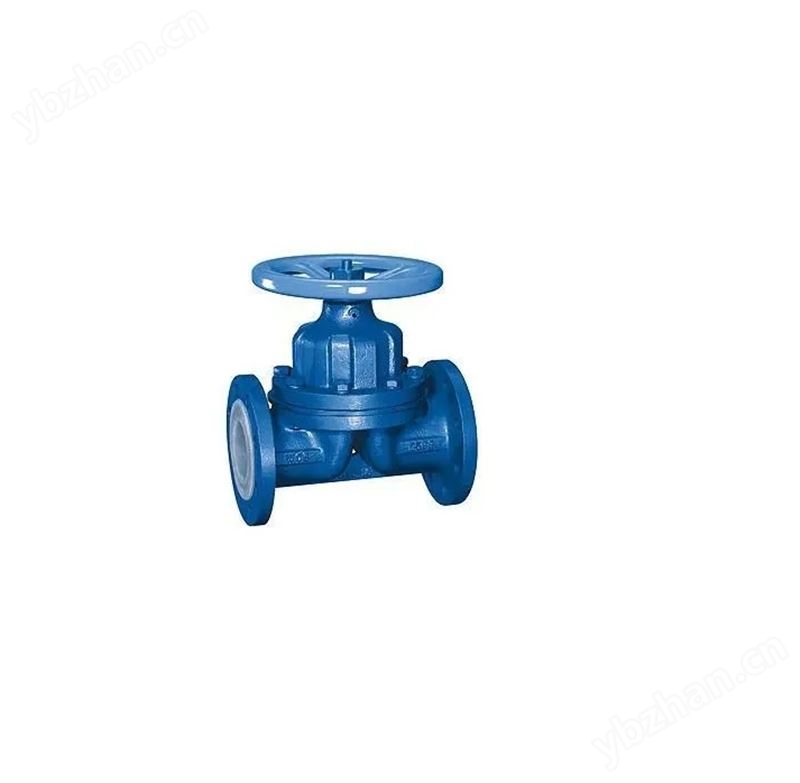

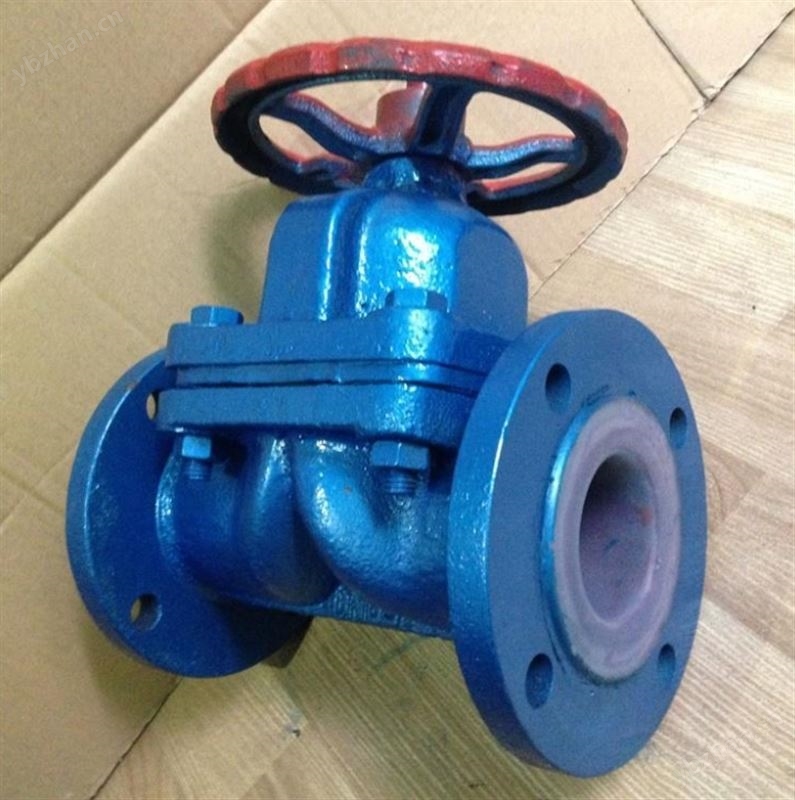

极品白丝嫩模被大哥操 G41F46 良工阀门京蝶阀门手动法兰衬氟隔膜阀

参考价 订货量

888

≥888件

具体成交价以合同协议为准
  • 型号 G41F46
  • 品牌 其他品牌
  • 所在地 上海市
  • 更新时间 2024-09-20
  • 厂商性质 生产厂家
  • 入驻年限 2
  • 实名认证 已认证
  • 产品数量 1019
  • 人气值 33161
客服在线 索取相关资料 进入商铺

联系方式: 杨新 点击查看联系方式

近期已有 人咨询,联系时请说明是仪表网 上看到的信息,谢谢!

联系时请说明是仪表网 上看到的信息,谢谢!

同类产品

上海京蝶阀门制造有限公司 注册资金500万,占地面积 500 00平方米,是一家专业设计制造及经营各类高中压阀门的重点骨干企业 创办*之星,公司拥有精良的生产装备、丰富的技术经验、技术开发一条龙服务中心。 上海京蝶阀门制造有限公司的前身是上海京蝶阀门有限公司,具有十几年的研发经验。

京蝶宗旨    公司于“ 精益求精,诚信为本 ”为宗旨, 精心的设计、*的制造、优质的服务、锐意的追求。良好的质量、合理的价格、完善的售后服务来回报客户。热忱欢迎广大用户专家来我公司考察、指导洽谈业务, 京蝶 公司将竭诚与您携手合诈,共创辉煌。

京蝶团队    京蝶现有职工200多人,其中,高级工程师15人,专业设计工程师20人,质保工程师6人,专业技术人员20人。公司拥有各种加个设备三十余台,*平台组等设备,京蝶已经达到了合理的建设规模和理想的生产能力,确保产品的研发、设计、制造的进行。

京蝶核心产品      京蝶阀门拥有的产品有 闸阀、截止阀、球阀、止回阀、蝶阀、安全阀、真空阀、调节阀、水力控制阀、减温减压阀等系列 并可按用户需要分别采用手动、气动、电动、电液联动等驱动方式。可分别选用球铁、碳钢、不锈钢、合金钢、耐热钢等材质。广泛用于电厂、石油、化工、冶金、矿山、天然气、医药、轻工纺织、造纸、食品、市政、建筑、自来水、环保等行业。几年来公司通过ISO9001:2000质量体系认证, 荣获 中国电力招标采购网优秀供应商 ,中国泵阀商务高级会员, 中国优质产品证书、质量服务信誉AAA品牌 等荣誉称号。

点击展示更多内容
材质 玻璃,钛合金,铸铜,铸铁,铸铝,铸钢,陶瓷,塑料,石墨,铝合金,衬氟,不锈钢,碳钢,其他 产地 国产 工作压力 1.6Mpa
公称直径 50mm 加工定制 结构形式 其他
连接形式 法兰 零部件及配件 阀体 流动方向 单向
密封材料 其他 密封形式 软密封型 驱动方式 手动
适用介质 气体,液体,气固,液固,其他,热水,冷水,污水,蒸汽 适用领域 船舶行业,液氯行业,化工行业,医药行业,冶金行业,电力行业,石油行业,造纸行业,食品行业,水利行业,其他,城建行业,机械行业,环保行业,水电/火电,制药行业,水处理,天然气,矿业 通道位置 二通式
外形 中型 温度范围 中温 压力环境 常压
用途 截止,调节,止回,换向,疏水,安全,流量控制,放料,节流,排气,调压,进水,放水,锁闭,温控,溢流,平衡,呼吸,泄压,排空,风量调节,补水,减压阀,排污,仪表,其他 执行质量标准 国标
良工阀门京蝶阀门手动法兰衬氟隔膜阀产品概述
本公司的G41F46衬氟隔膜阀是一种特殊形式的、具有截断功能的隔膜阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。
良工阀门京蝶阀门手动法兰衬氟隔膜阀 产品详情

良工阀门京蝶阀门手动法兰衬氟隔膜阀概述

本公司的G41F46衬氟隔膜阀是一种特殊形式的、具有截断功能的隔膜阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。

一、衬氟隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式,其特点如下:
1、复合式衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质隔离,省去填料密封结构,介质的内漏和外漏可同时避免;
2、利用FEP(Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门,可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3、做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性,进行定期更换。
4、氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。

动作方式 产品型号 动作方式 产品型号
手动 G41F3 直流式 G45F3
G41F46 G45F46
气动 Q641F3 电动 Q941F3
Q641F46 Q941F46

良工阀门京蝶阀门手动法兰衬氟隔膜阀技术规范

设计标准 GB/T 12239
结构长度 JB1688/GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动、常闭型、常开型

衬氟隔膜阀主要零部件材料

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低不锈钢耐酸铸钢
Z C P R P R
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4 隔膜 FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶)
5 支架 WCB CF8 CF8
6 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
7 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手轮 WCB WCB WCB

衬氟隔膜阀主要外形尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-фd d0 H H1 WT(kg)
PN0.6MPa / PN1.0MPa
15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
300 12 850 460 410 375 4 34 12-ф25 500 590 685 345
