智能综合漏电断路器
《使用说明书》
注：使用前敬请您详细阅读本《说明书》以防出错
警告：
1.
严禁擅自拆封，否则后果自负。
2.
为防止相间电弧短路，应对进出线端裸铜导线及铜母线进行绝缘处理。
3.
本漏电断路器必须由具有专业资格的人员进行配线作业及维护。
4.
漏电断路器对同时触及被保护电路两线引起的触电危险不能进行保护。
5.
严禁湿手操作漏电断路器，否则可能发生电击事故。
6.
每月至少按实验按钮一次，以检查漏电断路器运行是否正常。
7.
漏电断路器因被保护电路发生故障（漏电、过载或短路）而分闸，必须查明原因，排除故障后，才能进行合闸操作。
8.
漏电断路器进行动作特性试验时，应使用国家有关部门检测合格的专用测试仪器，严禁利用相线直接触碰接地装置的试验方式。
9.
漏电断路器主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过
0.03A
的漏电断路器在其他保护措施失效时，也可以作为直接接触的补充保护，但不能作为的直接接触保护。
注意：
1.
安装前请认准本公司的防伪标记。
2.
漏电断路器安装位置应避开强电流电线和电磁器件，避免磁场干扰。
3.
安装前应检查铭牌上的基本参数是否符合要求，并手动操作
3
次，应灵活可靠，确认完好无损，方可安装。
4.
安装时必须严格区分中性线和保护线，三极四线式或四极式漏电断路器的中性线应接入漏电断路器，经过漏电断路器的中性线不得作为保护器。不得重复接地或接设备外露可导电部分。保护线不得接入漏电断路器。
5.
单独安装的漏电断路器，应便于维护及操作，一般距地面
1500MM
。
6.
运行前检查：
1）
核对接线是否正确，特别是检查漏电断路器的输入端子应接入电源线，输出端子应接负载线；
2）
确认各接线端子间或暴露的带电部件没有短路或对地短路情况；
3）
确认各端子连接和固定螺钉均应紧固无松动；
4）
对于少接线，接错线，本断路器不能起到漏电保护作用。
7.
检测电路的绝缘电阻时，必须将电流回路之间的电子元件断开，否则将损坏断路器。
8.
漏电断路器按
GB13955
《漏电保护器安装和运行》选择安装使用，漏电保护器安装后检验项目：
1）
用试验按钮试验
3
次，应正确动作；
2）
带负荷分合开关
3
次，均不应有误动作。
9.
漏电断路器投入运行后，使用单位应经常检查并作运行记录，建立相应的管理制度，发现开关质量问题马上更换。
10.
本产品质量由中国人民保险公司承担，在漏电断路器保护范围内正确使用，如发生事故，必须在
12
小时内向本公司提出，并保护好现场，不准拆动漏电断路器，然后由本公司向保险公司，调查索赔，亦可消费者直接向保险公司索赔。
11.
本公司生产的任何产品，自生产日期（以产品合格证或产品上标明的日期为准）起十二个月内，享有产品的质量使用保护。任何有缺陷的产品均可通过安装人员（或代理商）退换。但是，在下述情况下此保护便会失效：
1）
经本公司质量控制部门调查，发现产品的使用情况不符合要求或使用时其实际使用情况与工业条件不符；
2）
退换产品的程序与上述不符。退换产品时，必须提供有关故障情况的说明；
3）
地震、火灾、雷击、异常电压、其他不可抗拒的自然灾害等原因。
一、
简介
HDL6
系列智能剩余电流动作断路器（简
称漏电断路器）是本公司近年来研制开发，性能，功能齐全，操作简便的一代漏电断路器产品。该产品荣获多项国家。适用于三相四线中性点直接接地（
TT
接地系统）的低压电网，用来对人身触电危险提供间接接触保护，也可以对线路或用电的接地故障、过电流、短路等进行保护。
二、
特点
该产品有普通型、电子可调型、通讯型三种
2.1
、普通型具有剩余电流可调、辅助电源过欠压、过
流短路的保护功能和自动重合闸、剩余电流显示、动作状态指示等使用功能。
2.2
、电子可调型是具有以上功能还增加了电流可设定功能，数码管还能显示三相符合电流，在实际用电中，可以根据数码管显示用电负荷大小来设定断路器电流整定值。
2.3.1
、可通讯：可通讯型产品为
GPRS
通讯模板连接，可向管理人员的手机发送状态的短信。（通讯型的操作说明另附）
2.3.2

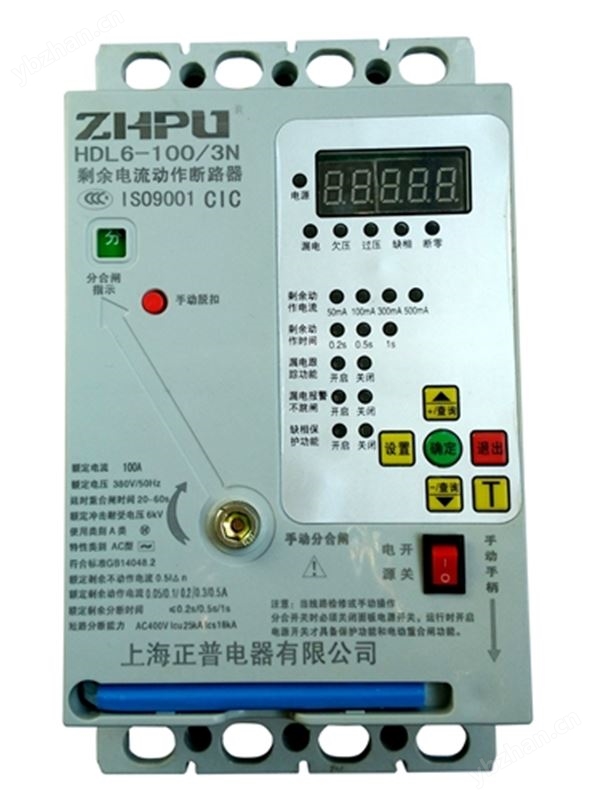

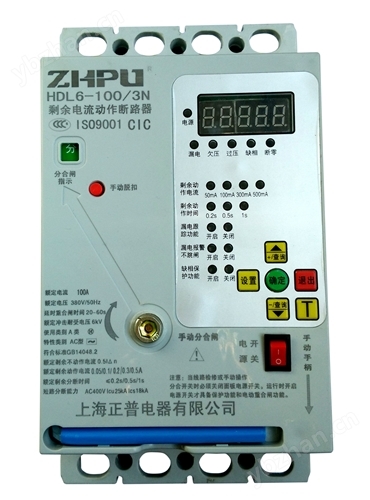

、外形和面板功能及安装尺寸图
|
规格
|
外形尺寸
|
安装尺寸
|
|||||
|
A
|
B
|
E
|
H
|
G
|
c
|
d
|
|
|
100A
|
230
|
122
|
55
|
66
|
170
|
60
|
208
|
|
250A
|
240
|
142
|
50
|
85
|
177
|
70
|
200
|
|
400A
|
336
|
196
|
89
|
99
|
253
|
96
|
274
|
|
630A
|
336
|
196
|
89
|
99
|
253
|
96
|
274
|
|
800A
|
372
|
282
|
83
|
107
|
256
|
140
|
333
|
三、
正常工作条件
3.1
周围空气温度
-25℃
+45℃
。
3.2
湿度：
温度为
+40℃
时，空气的相对湿度不超过
50%
，
20℃时允许达
90%
；并考虑到因温度变化偶尔发生在产品表面上的凝露。
3.3
海拔不超过
2000
米
。
3.4
污染等级：
3
级。
3.5
安装类别：Ⅲ。
3.6
电源正弦波畸变小于
5%
。
3.7
安装场所在外磁场所在任何方向不超过地磁场的
5
倍。无爆炸性、腐蚀性气体；无雨雪侵袭；干燥、通风。
4.1
额定电压：
380V
三相四线。
4.2
额定电流：
100A
壳架：
40A
63A 80A 100A
可设定；
250A
壳架：
100A
125A 140A 160A 180A 200A 225A 250A
可设定；
630A
（
400A
）壳架：
250A
315A 350A 400A 500A 630A
；
800A
壳架：
630A
，
800A
可设定。
4.3
额定频率：
50
赫兹。
4.4
额定剩余动作电流（
mA
）：
50/100/200/300/500
可设定。
4.5
额定剩余不动作电流（
mA
）：
2
5/50/100/150/250
。
4.6
额定剩余分断时间：﹤
0.2s/0.5s S
型
/1s S
型。
4.7
延时重合闸时间：
20-60s
自动重合闸一次。
4.8
辅助电源欠电压动作值：单项
168V
±
5%
（电压恢复正常后能自动合闸）。
4.9
辅助电源过压动作值：单项
270V
±
5
%
（电压恢复正常后能自动合闸）。
4.10
漏电动作特性分类：
AC
型。
4.11
产品使用类别：
A
类。
4.12
本产品符合：
CB14048.2
标准
额定极限短路分断能力见表
1
过电流脱扣器保护特性见表

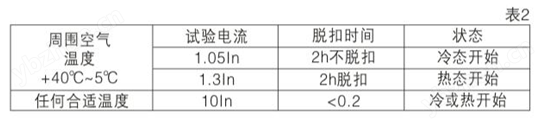

2
五、产品安装与功能设定作用
5.1
、通电安装前，把漏电断路器的电源开关处于“关”位置！分合闸指示窗内显示绿色“分”。
5.2
、产品应垂直安装，用螺丝通过安装孔固定。
5.3

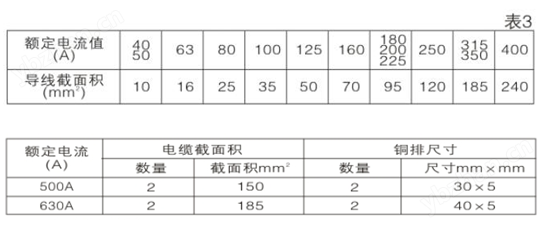

、根据产品额定电流按标准（表
3
）选择合适的导线并严格按照规定接线，断路器指示上接线端
1
、
3
、
5
、
N
为主电路的电源端，下接线端
2
、
4
、
6
、
N
为负荷出线端。导线必须与铜接头连接接入，接线完毕后请正确安装隔弧板。
5.4
、漏电断路器闭合操作
a)
把漏电断路器上的电源开关处于“开”的位置。数码显示、“电源指示”灯亮，电动合闸机构
20s-60s
钟后，自动闭合漏电断路器，分合指示窗内显示红色的“合”。
b)
如果漏电断路器处于断开状态，不闭合漏电断路器的电源开关，把放在面板上内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直到合闸，分合指示窗内显示红色的“合”。（在合闸电动机损坏的情况下使用，正常情况一般无需操作）。
c)
当漏电断路器闭合正常运行时，可以用外部接线端子
3
、
4
控制“分闸
/
复位”，如
3
、
4
断开，则漏电断路器重新自动合闸，分合指示窗内绿色为“合”。
5.5
、漏电断路器断开操作
a)
漏电断路器在不通断状态下的断开操作：把内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直至分合指示窗内显示绿色的“分”
b)
漏电断路器在通电合闸状态下的断开操作：按动“
T
”按钮，漏电断路器即跳闸；分合指示窗内显示绿色的“分”；“漏电指示”灯亮（会有一次自动重合闸）。
c)
短接分闸
/
复位“外部接线端子”
3
、
4
，漏电断路器跳闸，分合指示窗内显示绿色的“分”。
5.6
、设置和显示
a)
电流设置
（电子可调型）：电源开关处于开状态，连续按“设置”键，按动到额定电流
LED
灯闪烁，再按动“
+
－查询”键，闪烁
LED
灯会跟着“
+
－查询”键左右移动，移动你需要设置的电流，接着按“确认”键，
LED
灯不闪烁设置成功，按“退出”键返回常态显示。
b)
剩余电流设置：电源开关在开状态，连续按“设置”键，按动到剩余电流
LED
灯闪烁，再按“
+
－查询”键，闪烁
LED
灯会跟着“
+
－查询”键左右移动，移到你需要设置的剩余动作电流，接着按“确认”键，
LED
灯不闪烁设置成功，按“退出”键返回常态显示。
c)
剩余动作时间按上方法操作设置。
d)
漏电（缓变）自动跟踪功能设置，电源开关处于开状态，连续按“设置”键，按动到漏电自动跟踪功能
LED
灯闪烁，按“
+
－查询”键左右移动开启和关闭，选择开启或关闭，按“确定”键
LED
灯不闪烁设置成功，按“退出”键返回到常态显示。处于自动跟踪，可以根据线路中出现漏电缓慢增加或减少，能自动调升或降低漏电动作档位，实现漏电动作值得自动跟踪定档功能，使漏电断路器在漏电理想的动作值运行，如果漏电超过漏电设计位，漏电断路器跳闸，跳闸后有一次自动合闸。若漏电突然超过设定动作值，漏电断路器马上跳闸，也有一次自动合闸。
e)
漏电报警不跳闸，缺相保护功能，按以上方法进行设置。
注意：开启漏电报警不跳闸必须经过设计部门或供电管理部门同意后可以开启。
f)
查询记录：电源开关在开状态，按动“
+
－查询”键，数码管
前
2
位显示故障顺序
E0
、
E1
……
EF
共
16
尺记录，后三位轮换显示这次故障代号和故障数值或故障状态。故障代号
Ld
代表漏电、
dL
代表短路、
qZ
代表过载、
qY
代表欠压、
qX
代表缺相、
dl
代表断零。
A
、
B
、
C
、
N
表示故障状态
A
相、
B
相、
C
相、
N
相的故障。
5.7
、合闸
5
秒后，按“
T
”键漏电断路器应跳闸，并在
20~60
秒钟内自动重合闸。如接着马上按“
T
”键，必须开、关一次电源开关或间接两分钟后按“
T
”键，否则按动“
T
”键，断路器跳闸后自锁，不能自动重合闸。
5.8
、当剩余电流超过剩余动作电流值，漏电断路器应立即跳闸，并有一次重合闸，如合闸后剩余电流仍超过动作值，则立即再次跳闸并自锁，不能自动重合闸，排除短路故障后，开、关一次漏电断路器的电源开关，重新自动闭合漏电断路器。
5.9
、过载、短路跳闸，“过载”
“短路”故障指示灯亮，这时没有自动重合闸，排除短路、过载故障后，开、关一次漏电断路器的电源开关，重新自动闭合漏电断路器。
5.10
、过欠压、缺相、断跳闸，“欠压”
“缺相”
“断零”指示灯亮，解除故障恢复正常，此时漏电断路器自动重合闸。
5.11
、外接端口见端口标签。
1
、
2
通讯端口，
3
、
4
短接时漏电断路器在通电通电正常合闸状态下会自动分闸，
3
、
4
断开会自动合闸，
5
、
6
、
7
是漏电及任何故障的报警触头，在正常工作状态下
5
、
6
常开，
6
、
7
常闭，如线路出现任意故障跳闸或漏电报警不跳闸开启时出现漏电故障，
5
、
6
处于常闭，
6
、
7
处于常开。
注意：外接端子已为有源端子，漏电断路器的外部接线端子与自锁按钮之间的连接不得接入任何其他电源！否则会损坏漏电断路器。
六、面板显示：

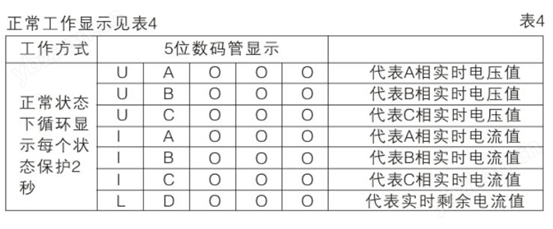

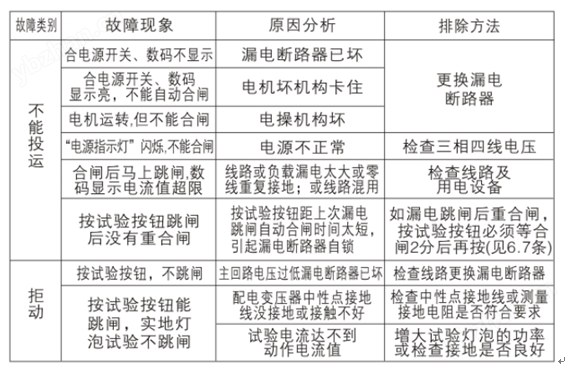

七、故障分析排除
如遇其他故障，敬请与本公司联系，本公司会尽快给您指导答复或派人员前来解决。
八、订货须知
用户订货时请说明产品型号、额定电流、额定剩余电流动作值、功能代号、订货数量。
用户如果有特殊要求，请与本公司联系，协商订货。
