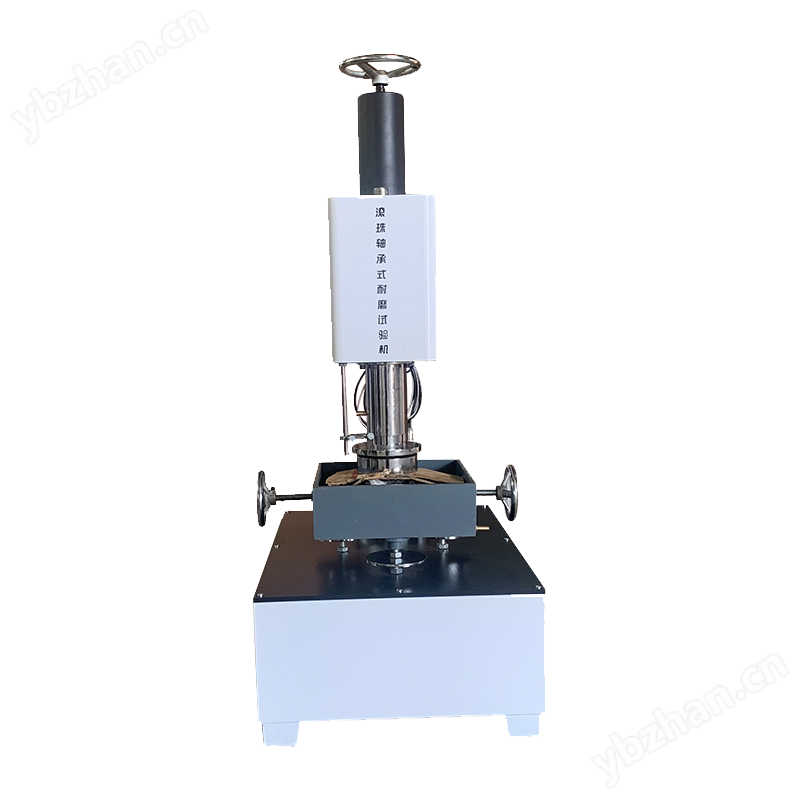

一．用途：滚珠轴承式耐磨试验机
本试验机主要适用于国标GB/T16925-1997《湿凝土及其制品耐磨性试验方法》，对混凝土及其制品（路面砖、地面砖、人造大理石、水磨石等）和其他建筑材料进行耐磨试验，它是检验路面和地面材料耐磨性的专用试验机，也是市政、公路和桥梁等施工单位，有关混凝土制品厂和科研试验室的设备之一。该机结构简单、轻便、直观，维修方便，试验数据数字显示、准确可靠。
二．技术参数：滚珠轴承式耐磨试验机
1.磨头：13XΦ15.875mm
2.磨头上的压力负荷：154±2.5N
3.转轴负荷额定转速：1000-1050r/min
4.磨头工作硬度： >HRC62
5.刮量行程：10mm
6.噪音：≯75dB
7.适合试件规格受磨面积：≮100*100m≯200*200mm
8.电机功率：0.75kW
9.外形尺寸(长*宽*高)：450*750*910mm
10.净重：75kg
三、安装与使用：
1、本机采用木箱包装，开箱后应检查产品合格证，集装单，使用说明书等资料是否全，并根据产品装箱查对箱内物件是否完备相符。
2、 打开箱检验合格的试验机应水平放在工作台上，本机不需要特别基础和地脚螺栓，只要保证水平和稳定即可。
3、 插上进水管并与水源接通，插上出水管，本机的四芯插头接控接上三相380V交流电源，并可靠接地，即可投入使用。
4、将试件的受磨面朝上，放入试件夹具架内，试件夹具架内有移动板，可根据试件不同宽度变进行调整，通过水平调盘，将受磨面调整水平位置后，转动压紧螺杆夹紧试件。
5、将磨头放在受磨面上，转动升降手柄使机架和中空转轴下降并压在磨头上，磨头的滚珠应全部对准中空转轴下端滚道，谨防中空转轴碰磨头上传感器。
6、继续转动升降手柄，使机架继续下降至传感器的顶部与红刻线对齐，同时，百分表的测量杆应与顶板相接触，并应有>5mm的里程。 7、转紧锁紧手柄（19）板上防护罩（21）开启水源，待水中空转轴内不断流向试件（3）的受磨面时，开始试验。 8、按下控制器（18）的“欲动”按钮，电机（15）开始工作，当磨头（4）转30转左右时，自动停止，记下百分表（9）的读书，按下“复位”按钮，使数码显示复零。然后再按下“起动”按钮，本机即开始运转，当磨头（4）转至1000转时，自动停止记下百分表的读数，再一次按下“起动”按钮，本机继续运转而后，每转1000转，磨头（4）就会自动停止，同时记下百分表读数，但转满5000转时，本机自动停转并自锁。要使本机重新运转，必须按下“复位”按钮，方可使本机正常运转，本机运转过程中，如要暂停试验，可按下“停止”按钮，即停转数据自动保存，以便试验数据的连续性。完整性和准确性。 9、本机机架不能旋转。
10、试验结束，关闭水源和电源，取出试件。
四、维护和保养：
1、试验结束后，将试验机，主柱及所有工作部分把谁擦干，然后加上防锈油。
2、本机传动部分定期加润滑油，不使用时应每月运转一次。
3、使用过程中，应经常检测磨头滚珠直径，<15.675MM必须更换。
五、注意事项：
1、该机采用三相380V电源，机外壳必须接地，设备未经可靠接地严禁使用。
2、磨头在运转过程中，百分表必须固定，百分表测量头和顶板脱离接触，当运转停止，测量头与顶板接触并读数。
3、在试验中，百分表测得磨面面深度≯1.5mm，以防磨头的轴承架磨损毁坏，不准继续试验。
4、本机采用传感器接收系统测量磨头转数，一旦发现磨头在运转而控制器的数码显示停止，应立即停机，检查传感器（6）的位置是否处于传感器接收区域。
