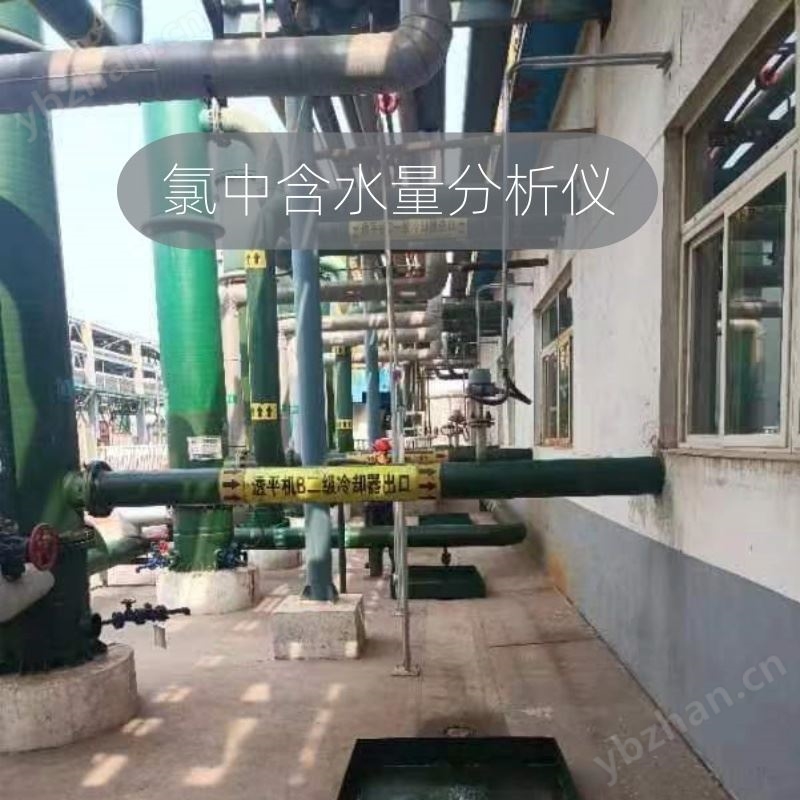

MY-MFM52 氯气含水测量 氯含水分析仪 防爆型 在线式

MY-MFM52氯气含水测量 氯含水分析仪  防爆型 在线式

酸雾分析仪

酸雾分析仪可同时用于连续监测细含酸液滴在管道和烟囱中的浓度及流量。监视器采用了 静电感应传感技术。经过验证的信号处理算法和坚固的探头设计确保了高可靠性，即使在恶劣环境下，可准确测量酸雾、油雾或高压管道中的含盐液滴。

工业管道中的流动本质上是湍流的，湍流体中的涡流会影响夹带的液体颗粒，使其在空间中的速度和位置分布不均匀，因此颗粒上携带的电荷在传感器电极上产生微小但具有特征的电信号。

MY-MFM52 采集微小电流信号，采用专有的电场模型、统计模型和专有的数字信号处理算法，可以检测极低浓度的酸雾液体细颗粒，最终得到灵敏度高、准确度高、稳定性好的测量结果。

高速 DSP 信号处理技术从大量实时原始数据中提取具有强流特征的信号

MY-MFM52 氯气含水测量 氯含水分析仪  防爆型 在线式

选型与配置

- 探头

J[1,2,x]:PFA 全包覆防水探头 持续使用温度250°C,持续使用压力1.6MPa:

1: 管道直径<=1000mm

2: 管道直径>1000mm,

x: 特殊管道直径定制电极长度

C: 定制可根据特殊工艺、工况定制,如耐高温、耐磨、耐腐蚀涂层

- 静电屏蔽

0: 无无电极保护

E: 有单面多孔防静电场和离子流护罩

- 绝缘体保护

0: 无 无绝缘体保护

1:PTFE 护罩 粘附性导电粉尘工况下,保护绝缘体不被短路或电极被屏蔽

P: 吹扫 粘附性导电粉尘工况下,使用压缩空气、氮气,或仪表风吹扫,防止探头污染、电极失效

C: 定制 可根据特殊工艺、工况定制

- 工艺连接方式

F: 法兰连接法兰工艺连接,适用于各种管径及压力环境装配

L: 延长杆 大管道增加延长支撑,配合法兰工艺连接

C: 定制 特殊情况下定制连接方式

- 在线阀门

0: 无无在线插拔阀门

B: 球阀安装后方便拆装检修设备

G: 闸阀安装后方便拆装检修设备

P: 在线插拔 配合阀门可以进行在线维护及安装

- 仪表形式

1: 整体传感器与信号处理器整体直接连接

R: 分体 仪表与传感器通过导线管连接,适用于高温、震动场合,或定制异形传感器、串联场合,二次表壳可远程调试参数

- 防爆功能

0: 无无防爆要求

Ex: 防爆 防爆标识:Exd ia llCT4/T5/T6 Gb: Ex tD A21 iaD 20 IP66 T80°C/T95°C/T130°C

规格参数

性能

量程:0~1000mg/m3(范围内任意可调)

0~1000PPM( 范围内任意可调)

输出量程: 可调

精度:士2%

环境条件

现场温度:-40°C~80°C

IP 等级:IP66

信号及显示

字母/数字显示屏，实时显示绝对值、输出百分比和柱状图

4 个机械与磁力按键，无须打开外壳即可操作用户界面

多级菜单，可通过用户界面设置所有系统参数

故障报警信息显示

电气部分

电源: 24VDC,5W

双路隔离式 4~20mA 输出(可选)

单路隔离式 4~20mA+RS485通讯+双路报警开关输出(可选)

USB 端口与电脑连接

电气接口:M20 阴性导线管接口或 3/4”NPT
