一．仪器概述

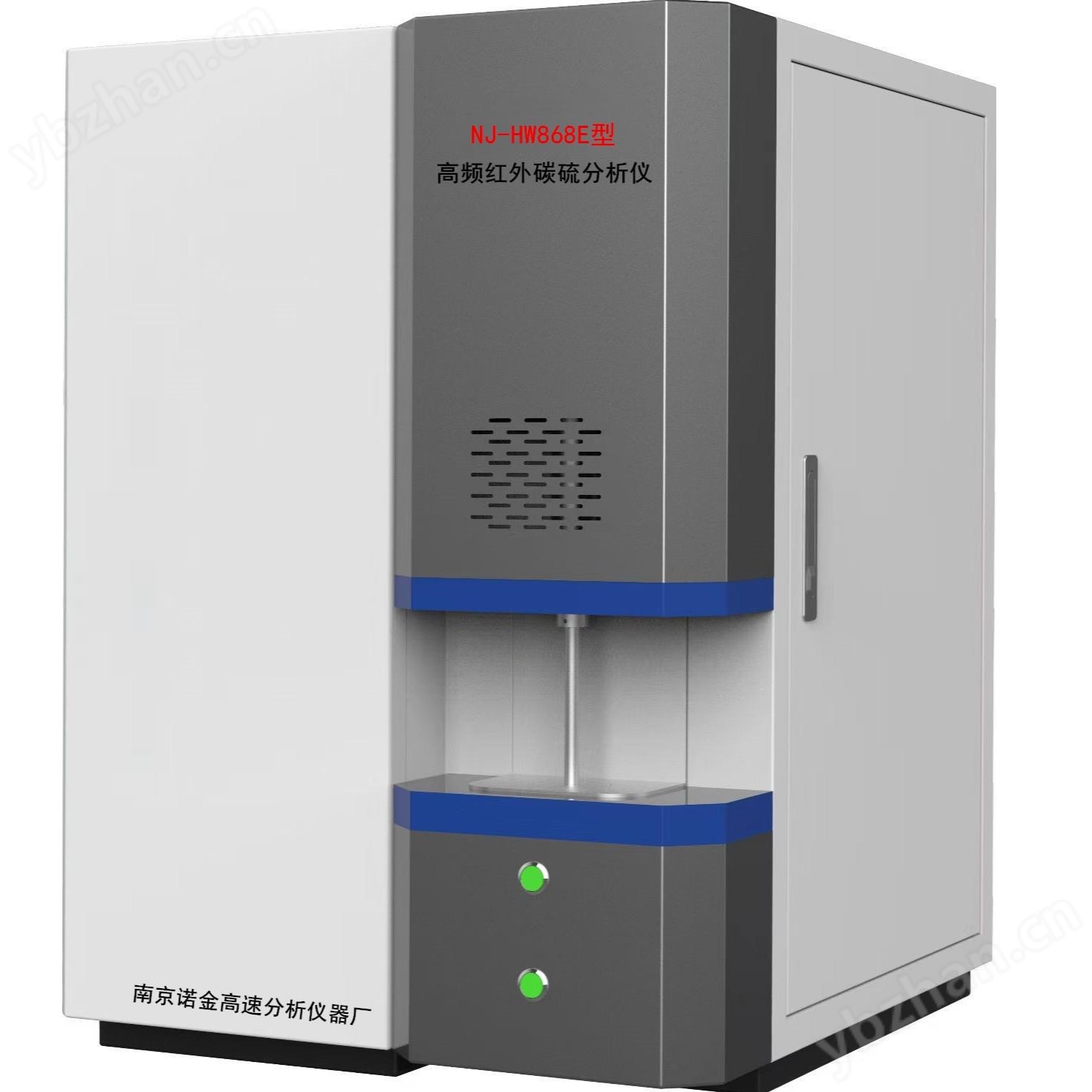

NJ-HW868E高频红外碳硫分析仪专为测定样品中碳、硫元素含量而研发，它采用高频感应炉通入纯氧燃烧样品，同时配备4个高灵敏度的红外检测池来测定碳、硫含量，测量范围可以根据用户的具体要求进行调整。
NJ-HW868E 高频红外碳硫分析仪 可以对各种钢、铁、铁合金、铜、矿石、催化剂、水泥、陶瓷、玻璃、各种有色金属、高温合金、电池电极材料、煤焦、矿产、炉渣、沉淀物、土壤、植物、等无机材料中不同含量的碳、硫元素进行同时可靠分析。
NJ-HW868E提供了更简便更人性化的操作软件，它包括统计、分组、报告、诊断工具等等功能，用于元素分析过程。
二、NJ-HW868E高频红外碳硫分析仪
技术规格和指标
1. 基本参数：仪器性能及附件
|
测定元素 |
碳硫联测 （ C S ） |
|
分析原理 |
高频炉燃烧 —红外线吸收法检测 |
|
分析范围 |
碳 1 ： 0.000 2 %- 0.5 % 碳 2 ： 0.1-99.99% 硫 1 ： 0.000 2 %- 0.5 % 硫 2 ： 0. 1 %- 99.99 % |
|
称样量 ( 固体钢标 ) |
标准 0.5g ，支持不定量称样，自动 / 手动输入重量 |
|
分析精度 |
碳硫符合 GB/T 20123-2006/ISO 15350:2000 2 、 碳符合 ISO9556 标准 1ppm 或 RSD ≦ 1.0% 硫符合 ISO4935 标准 1ppm 或 RSD ≦ 1.5% 3 、碳符合 GB/T223.86-2009 硫符合 GB/T223.85-2009 |
|
灵敏度 ( 最小读数 ) |
C/S ： 0.1ppm |
|
分析时间 |
20-100 秒可调（通常为 35 秒） |
|
工作周期 |
24h 连续运转 |
|
高频感应炉
|
1. 高频炉输出功率： 2500W ；频率： 20 MHz ； 2. 自动检漏，过时、过流报警； 3. 电流 / 电压 / 功率 / 选择方式调节炉温：适合于不同材质的样品； 4. 气路：气路多级稳压设计，保证分析气体流量的稳定性；多路供氧设计，保证各种材料分析的供养需求 ； 5. 感应线圈：加有特种涂层，消除了线圈因氧化等造成的打火现象； 6. 低维护设计允许更频繁的分析测试、无需定期清洗 。 |
|
|
粉尘过滤器 |
0.4 微米超微孔金属过滤器，确保粉尘与气体分离 |
|
|
炉头加热 |
提高硫的转化率，使硫分析结果稳定 |
|
|
除尘系统
|
自动清扫：高效率的双刷自动清扫 / 自动真空除尘系统 使炉头免维护周期达到 200 次以上 除尘系统：多级过滤除尘系统 排灰系统：高压排灰，清除管道灰尘 |
|
|
检测系统
|
1. 电路设计：整机采用模块化设计，贴片电子线路高度集成，稳定可靠； 2. 采样：采用 24 位高速 AD 数据采集板，采样精度高，抗干扰能力强； 3. 通讯：上下位机采用 USB2.0 接口通讯，光纤通讯控制接口，大大提高了通讯速度及抗高频干扰能力； 4. 电源：一体化线性 开关 电源，输出稳定； 5. 光源： 高稳定长寿命的红外光源 、光谱特性效率高； 6. 分析池： 检测池恒温系统保证检测环境的一致性 ； 7. 电机：定制步进电机，热稳定性好，连续使用寿命 10 万小时。 |
|
2.NJ-HW868E高频红外碳硫分析仪 分析软件
|
操作软件 |
采用 Deliph 软件编译， WIN XP/7 /8/10 全中文操作软件 ； |
|
分析通道 |
提供通道管理功能，碳硫通道可自行增加、删除和编辑，无数量限制； |
|
分析功能 |
分析过程 动态数据积分、每秒 20 次采样，提高了分析的灵敏度和准确度； 提供样品管理功能，可对样品名称、标识进行编辑，并可增加和删除样品名； 软件提供多用户管理系统，可由管理员设置不同用户权限 ； |
|
显示功能 |
碳硫含量采用独立曲线框， 动态显示分析过程中的各项实时数据和碳、硫释放曲线 ； |
|
数据处理 |
分析结果采用 ACCESS 数据库方式存储，可存储每次分析碳硫的所有数据及曲线； 分析结果随意查询，可根据时间、操作员、样品名称、标识等多方面查询 ; 提供曲线 / 数据存储、空白扣除、参数设定、通道选择、数理统计、结果校正、曲线比较等多项功能 ; 可在软件中实现碳硫工作曲线的生成并进行曲线拟合； 出厂前或调试现场全量程线型库预置，使用时直接分析得出结果，无需或减少定标，提高工作效率，节省分析成本 ； |
|
打印功能 |
打印模式多样化，提供了化验室和检测站两种打印模式，并可自行设计打印格式 ； |
|
自诊断功能 |
系统诊断功能，可由软件实现检测炉头和气室的密封性。 |
