一、结构及工作原理
1、结构：

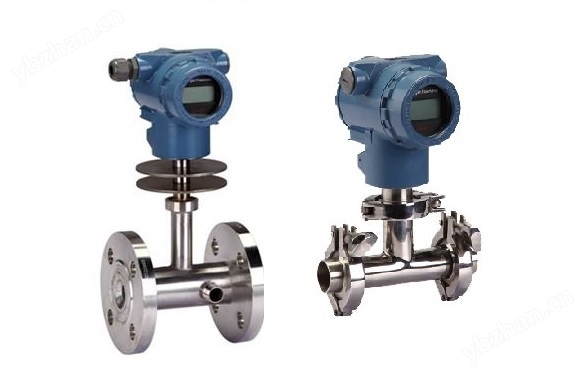

GDE5型电容式靶式流量开关主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工 况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的的电容力传感器是产品能否计量准确
的关键。
2、工作原理：
当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。
阻流件(靶 ) 接受的作用力 F ，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出，经前置放大、 AD 转换及计算机处理后，即可得到相应的瞬时流量和累积总量；同时放大后的信号与设定值的对应电压作比较，若此信号等于或大于（小于）设定值，则继电器动作输出开关量的信号，通过继电器开关的通断来改变工作状态。其设定值有上限、下限两个，可事先在出厂前根据用户要求设好，也可以在现场设定，其可调范围为 4%~99% 满量程。
二、技术参数及内容
1、主要技术参数表 ：
|
被测介质 |
液体；气体；蒸汽 |
|||||
|
公称直径 |
法兰式15～500 mm |
夹装式15～500 mm |
插入式65～3000 mm |
|||
|
公称压力 |
0．6～42 M P a |
0 .6 ～42 M P a |
0 .6 ～ 42M P a |
|||
|
介质温度 |
-200℃～+500℃或更高温度 |
|||||
|
精确度 |
±0.2% |
±0.5% |
±1.0% |
±1.5% |
||
|
范围度 |
1：3（液体） |
1：8（液体、气体） |
1：15（液体、气体） |
1：12（蒸汽） |
||
|
补偿形式 |
温度补偿；压力补偿 |
|||||
|
重复性 |
0.05% ～ 0.08% |
|||||
|
供电电源 |
外供电源24VDC |
|||||
|
输出形式 |
现场显示；两路常开常闭的开关量输出；250VAC/3A |
|||||
|
测量管材料 |
碳钢；不锈钢；亦可按用户要求协商提供 |
|||||
|
防爆标志 |
本安型（ ExiaII CT 4 ）； 隔爆型（E xdII C T 4 ） |
|||||
|
防护等级 |
IP65；IP67 |
|||||
|
法兰规格 |
流量开关连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工 |
|||||
2 、 流量开关检定时显示屏显示内容：
流量开关处于检定状态时，显示屏可显示流量系数、温度系数以及流量、温度传感器零点值系数以及零点温度飘移补偿系数，满量程温度补偿系数。
