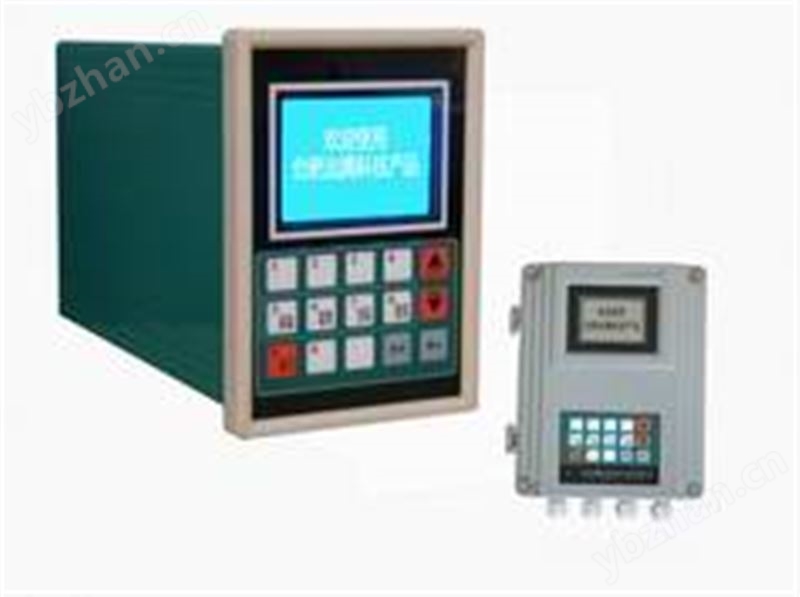

T-8000系列智能皮带秤控制仪表
仪表简介
本公司研发人员经过十几年的现场实践经验和对普遍客户需求的了解，在此基础上，开发了T-8000系列动态智能称重控制仪表。本仪表具有外观美观大气，功能强大，抗干扰能力强，操作简单等特点。在硬件T-8000B(壁挂型）方面，电源我们采用宽电压输入电源模块，高达4组独立电源输出，给仪表稳定工作和信号隔离提供了电源保障。CPU采用的32位ARM系列单片机，选用工业级芯片。T-8000系列仪表亮点之一是所有模拟输入输出信号都可单独进行模拟隔离，在复杂的工业现场和带有变频器的设备中，起到了有效的抗干扰作用，使用户在抗干扰和隔离工作上大大节约了时间和成本。15个数字按键和功能键的组合，使操作简便。在软件方面，人性化的提示信息，一目了然，无说明书也能操作，其中输入输出信号实时显示，在故障判断和检修方面大大降低了时间。
（可配接核子秤、电子皮带秤、配料秤、定量给料秤、料斗秤等各类称重系统）
●仪表采用32位智能CPU硬件结构、全部选用工业级元器件，保障在任何情况下仪表的实时性和耐用性。
●仪表选用液晶屏显示，15个按键，包含数字键及组合功能键，另有丰富的提示信息，使仪表操作更加方便。智能化的设计(比如智能控制算法)使仪表参数大大简化。
●仪表采用多重滤波技术，输入输出接口采用模拟隔离、光电隔离、阻容滤波、瞬态电压抑制器过压保护等多种硬件抗干扰技术，以及数字滤波、数字校验和看门狗复位等多种软件抗干扰措施。
●采用多种通讯方式，可方便的实现多点控制，机旁数据采集，接口扩充以及与上位机连接，真正实现了皮带秤的数字化。
●仪表具有多种工作方式：调速皮带秤、恒速皮带秤、定量给料秤等一机多用性。
●仪表运行中可以修改参数、设定流量(适合配料方式)。
●仪表具有实时时钟，可以进行班、日、月累计处理。可以查询十年以内各班的累计和总累计。
●流量设定可选择：外部模拟量设定、键盘设定和通信设定。启动方式可选择：面板启动、外部端口启动和通信启动。
●仪表具有零点标定，实物标定，链码标定，砝码标定多种标定方法，适合不同客户需求。
●仪表模拟量采集选用24位ADS模块，用于称重信号、速度信号和外部流量设定信号输入。
●称重信号输入可选择：0－36mV、0～5v、0～20mA模拟量输入或0～10kHz脉冲信号输入。
●速度信号输入可选择：0～5v、0～20mA模拟量输入或0～10kHz脉冲信号输入。
●外部流量设定信号输入两路：1～5v或4-20mA。
●六路模拟量输出：负载输出1： 1～5v或4-20mA；负载输出2： 0～5v或0-20mA；流量输出1： 1～5v或4-20mA；流量输出2： 0～5v或0-20mA；PID控制输出1： 1～5v或4-20mA；PID控制输出2： 0～5v或0-20mA。
●4路继电器无源开关量输出，用于皮带秤备妥、启动、报警和累计脉冲输出。接点容量5A/240V。
●标准RS485或RS232通讯接口，可方便地与组态软件通信，而无需定制特殊的驱动程序。
技术指标
●供电
工作电压：AC220V, ±10%
工作频率：50HZ, ±2%
功耗：15W
●显示
采用LCD显示器，128*64点阵，汉字提示信息，显示信息丰富、直观。
●按键
15个数字键、组合功能键。
●称重传感器输入接口
激励电压输出：DC±12V
一路模拟信号输入：0-30mv或0-5V（0～20mA）
一路脉冲信号输入：0-10kHZ
可以连接8个350欧称重传感器
●速度传感器输入接口
一路模拟信号输入：0-5V（0～20mA）
一路脉冲信号输入：0-10kHZ
输出电压：+12V
电流：100mA
●A/D转换
24位∑-△ADS
采样频率：100HZ以上
●模拟信号输出接口
2路流量模拟信号输出：0/4-20mA或0/1-5V
2路PID信号输出：0/4-20mA或0/1-5V
2路负载模拟信号输出：0/4-20mA或0/1-5V
精度：±0.1%
●模拟信号输入接口
4路外部模拟信号输入：0/4-20mA或0/1-5V
精度：±0.1%
