高压开关柜避雷器在线监测系统

高压开关柜避雷器在线监测系统，实时在线监测避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻,可实现对高压电气设备的绝缘状况进行实时监测;

高压开关柜避雷器在线监测系统主要技术参数:

1、智能在线监测IED

●外形:1U机架式/导轨式

●工作电压:机架式(AC 220V±10%,50Hz),导轨式(DC24V)

●功 耗: 额定电压下<15W

●工作环境温度:-25°C~70°C

●工作环境湿度:<95%

● 远传通信方式:RS 485

● 监测历史数据存储能力:500万条

2、MOA电流监测器

●全电流测量范围:0.050~5.000mA

●全电流测量误差:±(标准读数X1%+5μA)

●记录放电动作累计次数:0~99次正确率:100%

●放电动作计数响应值:4/8uS >50A(峰值)

●供电电源:DC24V

● 通信接口:RS-485

●通信协议:改进型Modbus

●波特率:9600bps(可根据用户要求定制)

●防护等级:户内IP31,户外IP55

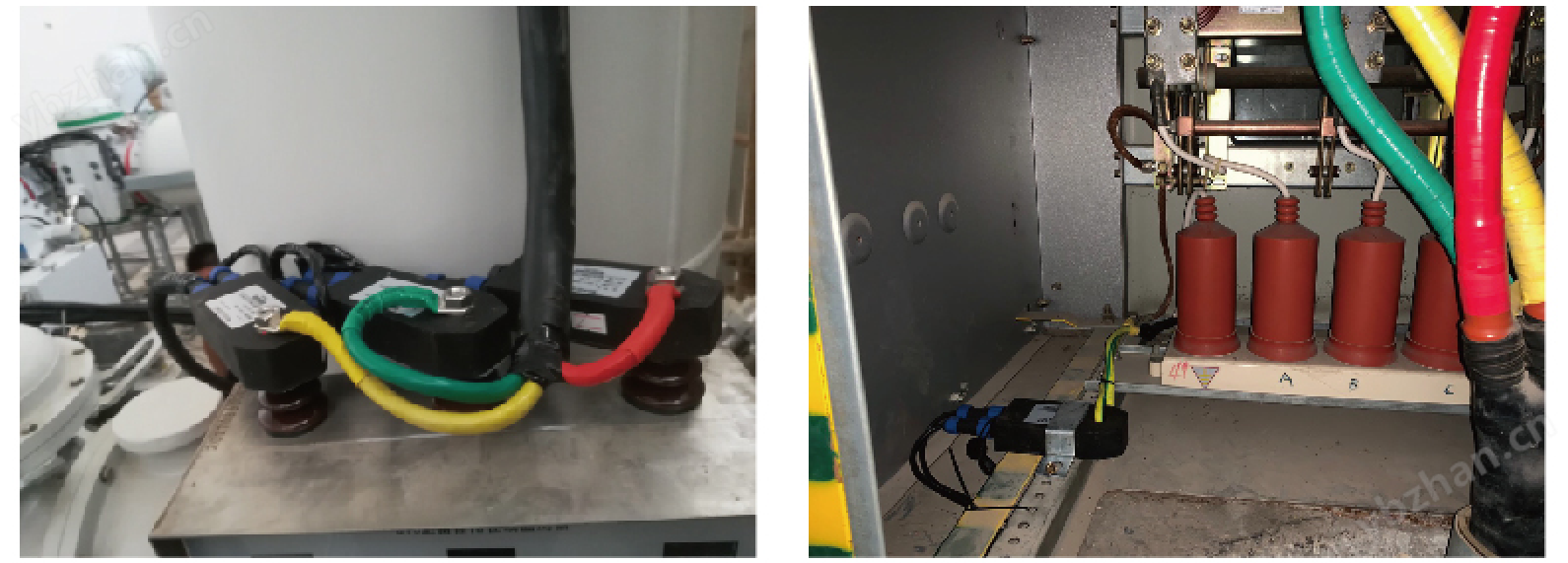

现场应用案例：
