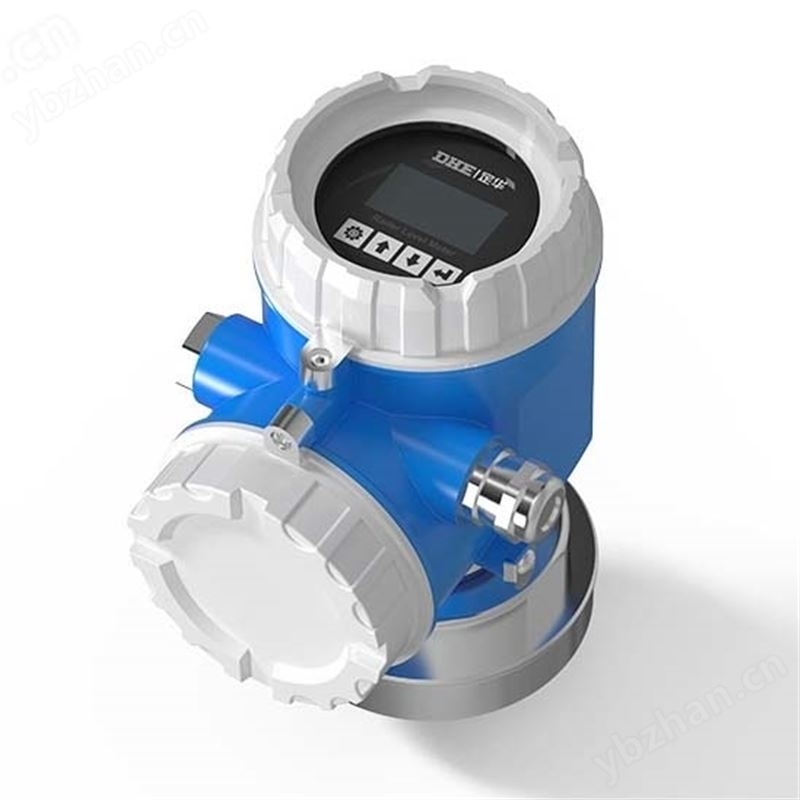

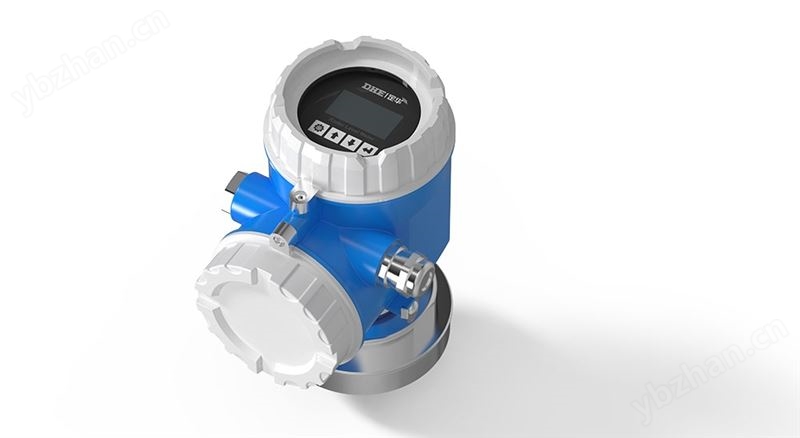

定华G80，全新一代80G调频雷达物位计。采用调频连续波（FMCW)技术，结合定华的“ELL信号分析技术"及“小盲区"技术，能有效的消除或降低多重回波、虚假回波等干扰信号的影响，大幅提高产品的稳定性，使其始终保持在的使用状态。3°的波束角及极小的天线设计，在带有内装件、搅拌装置及紧凑型容器等复杂工况中，也可以获得测量效果，定华G80调频雷达物位计目前广泛应用于制药、化工、食品、能源和水利等行业的各种介质的物位高度精确测量。
测量原理
G80调频雷达物位计是基于调频连续波原理（FMCW)工作的“俯视式"测量系统。天线向介质方向发射频率连续变化的电磁波，电磁波到达介质表面后发生反射，反射回波再次被天线接收。

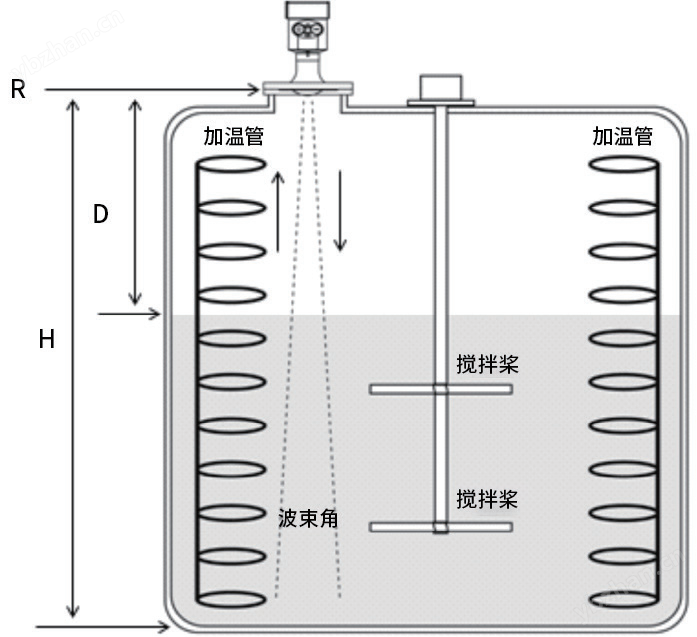

FMCW原理：发射和反射连续波
R:物位测量最高点
H:物位测量总距离
FMCW原理
1发射信号 2接收信号
因此在任意时间点发射信号和接收信号都存在频率差
△f=k*△t,其中△t是电隘波的运行时间，k是调频的料丰。At与距离D相关：D=At*C/2,C为光速因此，D可以基于测量频丰差值△f计算得到。再基于D确定罐内的实际物位高度。
八大特点
可靠：ELL信号分析技术"，可减少各种虚假回波产生的影响，保证产品高可靠性。
安全：基于IEC61508标准设计生产，保证产品高安全性。
高精度：采用FMCW调频技术，产品精度最高可达±1mm。
双腔外壳：实现电路腔体隔离，保证现场用电安全。
小波束角：3°小波束角技术，抗干扰能力大幅提升。
小盲区：小盲区技术，产品盲区最小可达2cm。
大带宽：5GHz带宽技术，保证产品分辨率，高信噪比。
毫米级波长：毫米波技术，具有穿透烟，灰尘和雾的能力，适合复杂工况使用。
技术优势
远程调试：定华G80在添加远程通讯模块后，可实现远程调试。
超大量程：定华G80最大量程可达120米。
耐高温：定华G80最高可测量200℃的高温介质。
多种输出方式：定华G80可选择4~20mA，HART，Modbus等多种输出方式。
超小天线：定华G80最小可以安装在G1½的螺纹口上。
应用范围
定华G80调频雷达物位计，适用于液体介质和固体介质的物位测量。应用范围包括：含水介质、碳氢化合物、液态气体、固体颗粒等介电常数大于1.4的介质上。
产品的非接触式，连续量输出，多种天线类型等特点，满足于各种不同工况的安装使用。例如：强腐蚀性的硝酸储罐，介电常数只有1.5的液氯储罐，带搅拌的石蜡储罐，易结晶的PVC单体储罐等等。
典型案例

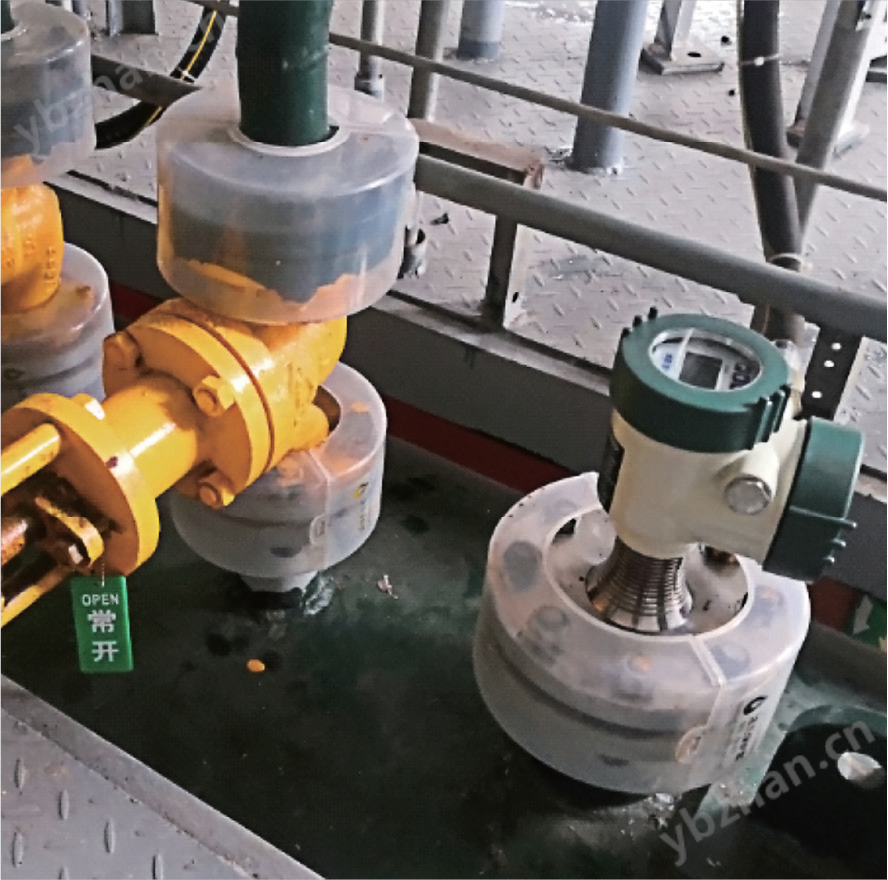

江苏某化工厂-液氯储罐
液氯由于通常都是在高压低温环境下储存，温度在-20℃左右，压力在1MPa左右。由于液氧的介电常数比较小(1.5左右),常规的26G雷达产品测量效果并不理想，经常出现信号丢失的现象。而定华G80调频雷达物位计比26G雷达信号强度大幅度增强，测量任介电常数介质效果大幅提高。此案例证明，定华G80调频雷达物位计可用在小介电常数工况上
河南某化工厂-氢化石蜡
用户的氯化石蜡反应盐工况比较复杂，带搅拌，过程温度高介质易结晶。用户之前用的音达效果不好：结晶物经常把晋达天线包住，导致仪表丢失信号；并且在搅拌打开时，冒达经常会接收到干扰信号。后更换了定华G80调频鲁达物位计，解决了上述问题。调频连续波音达物位计的信号强，可以穿通结晶物测量；并且波束角小，可以有效的避开搅拌扇叶；采用的定华专有的信号分析技术，解决了干扰信号的问题。此案例证明，定华G80调频雷达物位计可用在带搅拌，易结晶的工况上

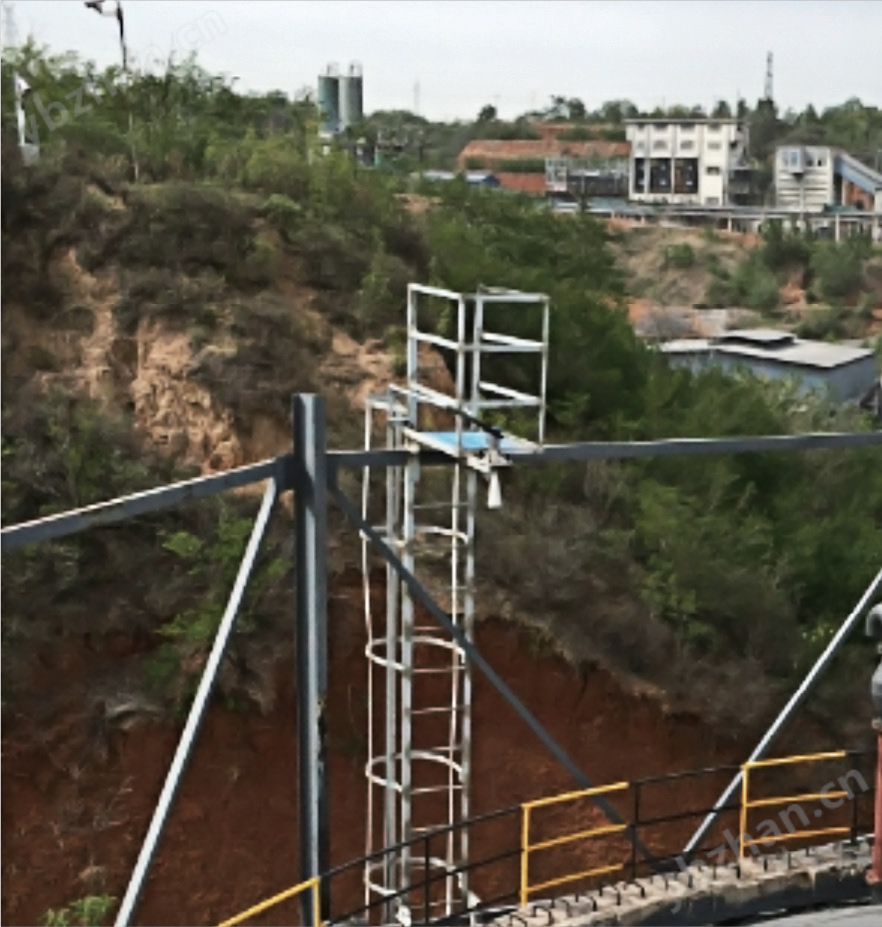

山西某化工厂-乙炔气柜
气柜物位的准确测量是确保乙炔流量稳定的重要手段之一，但其物位测量一直是个难题。用户先后使用过铜带液位计和单法兰压差变送器。钢带液位计结构复杂，安装成本很高，产生测量误差的环节很多，实际测量效果不是很好；单法兰液位计测量方法简单，但是维护量太大，维护成本很高，主要是导压管连接处极易漏油，维护人员需要经常做注油处理，操作者要在水封平台及钟罩顶部加入机油，工作条件既艰苦又危险。注油时需要非常小心，不能带入空气，使导压管内带入汽泡，否则也会引起测量误。
吊装雷达是现在稳定测量气柜物位的一个可靠手段。用户安装的定华G80调频雷达物位计由于波束角只有3",可以避开挡板支架等干扰物，保证了气柜在任位时，仪表也可以准确测量。
在气柜工况上，G80调频雷达物位计具有安装简单，测量稳定，维护方便等优点，值得有气柜的用户尝试改造。
