平衡光接收器/光电探测器系列 HBPR-特征
-
带宽高达 500 MHz
-
共模抑制比 (CMRR) 高达 55 dB
-
噪声低，NEP 低至 3.7 pW/√Hz
-
光谱范围为 320 至 1700 nm 的 Si 和 InGaAs 型号
-
可切换的 20 MHz 低通滤波器可很大限度地减少宽带噪声
-
高达 60,000 V/A 的高增益，可分两级切换
-
可切换输出耦合 (AC/DC)
-
具有 10 MHz 带宽的快速直流耦合监视器输出
-
输入自由空间或光纤耦合
-
1.035"-40螺纹自由空间输入，兼容多种标准光学系统
通过获取两个输入信号之间的精确差异，可以抑制共模噪声，例如所用激光源的强度噪声。通过这种方式，可以从信号测量路径中提取最小的光信号，否则这些光信号将被淹没在噪声中。
HBPR 系列的光接收器/光电探测器由两个反并联连接的光电二极管和一个后续的低噪声跨阻放大器组合而成。光电二极管经过仔细选择并成对匹配，以实现尽可能高的共模抑制比 (CMRR)。低输入噪声 (NEP) 和出色的共模抑制为 MHz 范围内的平衡光接收器设定了标准，并实现了高灵敏度信号检测。高带宽允许精确检测激光脉冲，即使具有高重复率和快速变化的信号形状，例如在量子态层析成像中。
得益于可切换的带宽限制（低通滤波器）、独立的快速监控输出、可调节偏移和可切换的 AC/DC 耦合等附加功能，HBPR 系列的光接收器是很通用的平衡光接收器之一。
兼容光学平台（自由空间）和光纤自由空间输入设计为带螺纹耦合环的 1.035"-40 螺纹法兰 (FST) 或无螺纹的 25 mm 圆形法兰 (FS)。这两种类型都与来自不同制造商的光学配件广泛兼容，例如透镜、管、笼式系统、光学适配器等。
相对大面积的检测器有助于自由空间应用中的光学聚焦，并在使用可选的光纤适配器时确保高而稳定的耦合效率。
由于探测器表面较大，带有直径0.8 mm 光电探测器的 FST 自由空间 SI 型号可以轻松转换为光纤连接（FC、FSMA），只需拧上可选的 PRA 系列光纤适配器即可。对于检测器面积较小的型号，例如直径0.4 / 0.3 mm，建议仅在有限范围内使用光纤适配器，因为可能会出现耦合损耗和不稳定性。如果重点放在高精度光纤测量上，则使用具有固定光纤输入的 HBPR FC 模型通常会提供很好结果。
所有 HBPR 光接收器都配有 UNC 8-32 和 M4 螺纹孔，因此可以方便、稳定地集成到标准支架上的光学系统中。

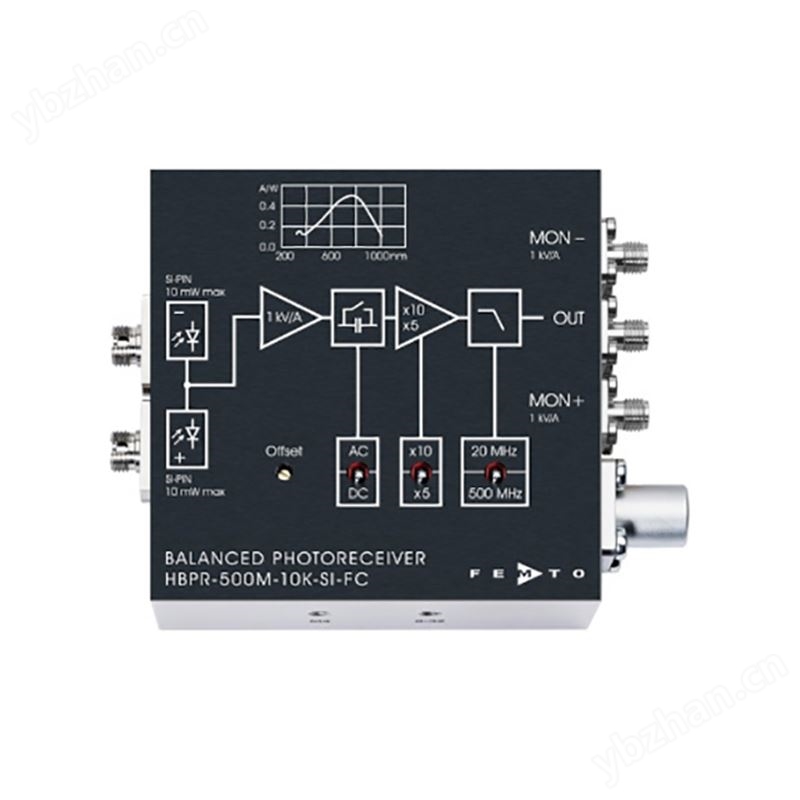

图1：光纤耦合版本（FC）；图2：带 1.035"-40 螺纹 (FST) 的自由空间版本；（接杆不包括在交付范围内）
应用- 光谱学
- 相干外差检测
- 光量子态的零差检测
- 光学相干断层扫描 (OCT)
- 干涉测量
- 光学延迟测量
- 用于示波器、频谱分析仪、A/D 转换器和锁定放大器的差分光学前端
光谱范围为 320 至 1000 nm 的型号：
| 型号 |
HBPR-100M-60K-SI-FST HBPR-100M-60K-SI-FS HBPR-100M-60K-SI-FC
|
HBPR-200M-30K-SI-FST HBPR-200M-30K-SI-FS HBPR-200M-30K-SI-FC
|
HBPR-500M-10K-SI-FST HBPR-500M-10K-SI-FS HBPR-500M-10K-SI-FC
|
|
Si-PIN光电二极管
|
0.8 毫米直径 | 0.8 毫米直径 | 0.4 毫米直径，带球透镜的 FC 版本 |
|
光谱范围
|
320 - 1000 纳米 | 320 - 1000 纳米 | 320 - 1000 纳米 |
| 带宽 (−3 dB) | 直流 - 100 兆赫 | 直流 - 200 兆赫 | 直流 - 500 兆赫 |
| 跨阻增益（可切换） |
2.0 x 10
4
V/A
6.0 × 10 4 V/A |
1.0 x 10
4
V/A
3.0 × 10 4 V/A |
5.0 x 10
3
V/A
10.0 × 10 3 V/A |
| 转换增益（可切换） |
10.8 x 10
3
V/W 典型值
32.4 x 10 3 V/W 典型值 (@ 850 纳米） |
5.4 x 10
3
V/W 典型值
16.2 x 10 3 V/W 典型值 （@ 850 纳米） |
2.55 x 10
3
V/W 典型值
5.1 x 10 3 V/W 典型值 （@ 760 纳米） |
| NEP | ≤ 6.5 pW/√Hz（@850 纳米） | ≤ 7.8 pW/√Hz（@850 纳米） | ≤ 12 pW/√Hz（@760 纳米） |
| NEP (@ 20 MHz) | ≤ 7.4 pW/√Hz（@850 纳米） | ≤ 8.8 pW/√Hz（@850 纳米） | ≤ 13 pW/√Hz（@760 纳米） |
| 共模抑制（典型值） | 50分贝 | 45分贝 | 40分贝 |
| 数据表 FS/FST 版本 | |||
| 数据表 FC 版本 |
光谱范围为 800 至 1700 nm 的型号：
| 型号 |
HBPR-100M-60K-IN-FST HBPR-100M-60K-IN-FS HBPR-100M-60K-IN-FC
|
HBPR-200M-30K-IN-FST HBPR-200M-30K-IN-FS HBPR-200M-30K-IN-FC
|
HBPR-450M-10K-IN-FST HBPR-450M-10K-IN-FS HBPR-500M-10K-IN-FC
|
|
InGaAs-PIN 光电二极管
|
0.3 mm Ø（FS/FST 型号），80 µm Ø，球透镜（FC 型号） | ||
|
光谱范围
|
800 - 1700 nm（FS/FST 型号），900 - 1700 nm（FC 型号） | ||
| 带宽 (−3 dB) | 直流 - 100 兆赫 | 直流 - 200 兆赫 |
直流 - 450 兆赫 (FS/FST)
直流 - 500 兆赫 (FC) |
| 跨阻增益（可切换） |
2.0 x 10
4
V/A
6.0 × 10 4 V/A |
1.0 x 10
4
V/A
3.0 × 10 4 V/A |
5.0 x 10
3
V/A
1.0 × 10 4 V/A |
| 转换增益@1550 nm（可切换） |
19 x 10
3
V/W 典型值
57 x 10 3 V/W 典型值 |
9.5 x 10
3
V/W 典型值
28.5 x 10 3 V/W 典型值 |
4.75 x 10
3
V/W 典型值
9.5 x 10 3 V/W 典型值 |
| 最小 NEP (@ 1550 nm) | ≤ 3.7 pW/√Hz |
≤ 4.4 pW/√Hz (FS/FST)
≤ 4.1 pW/√Hz (FC) |
≤ 6.5 pW/√Hz (FS/FST)
≤ 6.7 pW/√Hz (FC) |
| NEP（@ 20 兆赫，1550 纳米） |
≤ 4.3 pW/√Hz (FS/FST)
≤ 4.0 pW/√Hz (FC) |
≤ 4.9 pW/√Hz (FS/FST)
≤ 4.4 pW/√Hz (FC) |
≤ 6.9 pW/√Hz |
| 共模抑制（典型值） |
≤ 50 分贝（FS/FST）
≤ 55 分贝（FC） |
≤ 45 分贝（FS/FST）
≤ 50 分贝（FC） |
35 分贝（FS/FST）
≤ 45 分贝（FC） |
| 数据表 FS/FST 版本 | |||
| 数据表 FC 版本 | |||
以下规格适用于所有 HBPR 型号：
|
CW 共模电源
|
每个光电二极管 10 mW |
|
低通滤波器
|
全带宽可切换至 20 MHz（截止频率上限） |
|
高通滤波器（交流耦合）
|
直流耦合可切换为交流（截止频率降低 10 Hz） |
|
信号输出电压
|
50 Ω 负载时为 ±1.0 V（针对线性增益和低谐波失真）,50 Ω 负载时 ±2.0 V |
|
监控输出
|
互阻增益 1000 V/A，带宽 DC - 10 MHz，输出电压 0 ... +10 V（@ ≥100 kΩ 负载） |
|
电源电压/电流
|
±15 V（±14.5 V … ±16.5 V）,–90 / +120 毫安典型值。 |
|
基本信息
|
80 x 80 x 30.5 毫米（长 x 宽 x 高）重量 FC 型号 350 克（0.77 磅），重量 FS/FST 型号 410 克（0.9 磅） |
偏移量可通过电位器调节。输出短路保护。通过 3 针 Lemo® 插座供电。配套连接器随设备提供。可选电源 PS-15 可用。如需更多信息，请查看数据表或联系 FEMTO。
