描述

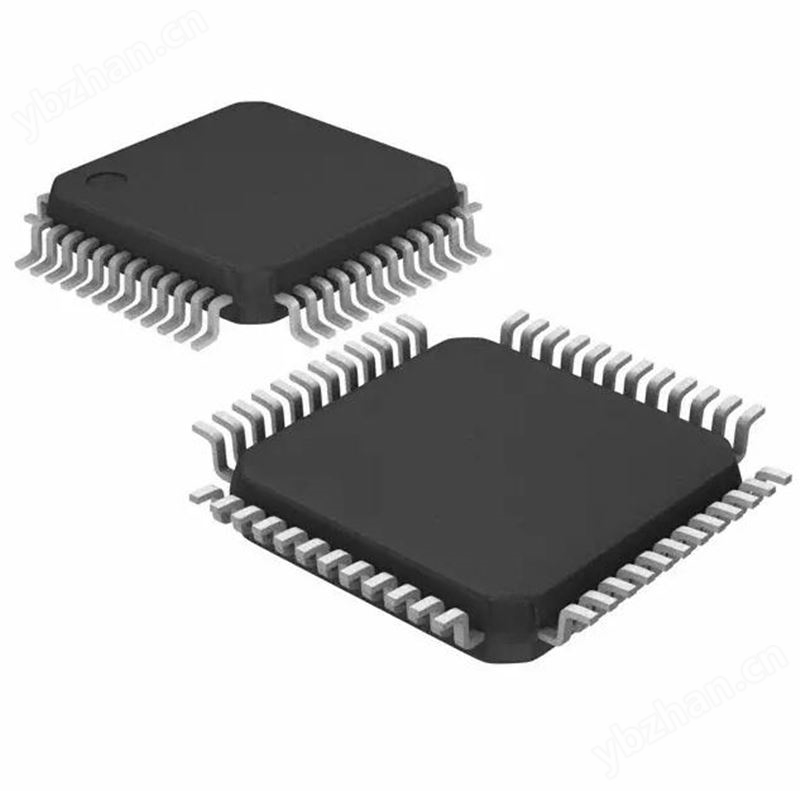

AD5390/AD5391 分别是完整的16通道、14位和12位DAC，采用单电源供电。AD5392是一款完整的单电源、8通道、14位DAC。提供64引脚LFCSP或52引脚LQFP封装。所有通道均具有一个轨到轨的片内输出放大器。所有器件内置一个1.25 V/2.5 V、10 ppm/°C基准电压源。片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控，输出放大器升压模式则可以优化输出放大器压摆率。
AD5390/AD5391/AD5392 内置一个三线式串行接口，接口速度超过30 MHz，兼容SPI®、QSPI™、MICROWIRE™和DSP接口标准；以及一个I2C兼容接口，支持400 kHz数据传输速率。
输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。
每个通道的典型功耗为0.25 mA。
特性
AD5390 ：16通道、14位电压输出DAC
AD5391 ：16通道、12位电压输出DAC
AD5392: 8 通道、14位电压输出DAC
保证单调性
INL ±1 LSB
，值(AD5391)
±3 LSB，值(AD5390-5/AD5392-5)
±4 LSB，值(AD5390-3/AD5392-3)
1.25 V/2.5 V 、10 ppm/ºC片内基准电压源
温度范围： − 40°C 至+85 ℃
轨到轨输出放大器
掉电模式
用户接口
应用
仪器仪表和工业控制
功率放大器控制
电平设置(ATE)
控制系统
微机电系统(MEM)
可变光衰减器(VOA)
光收发器(MSA 300, XFP)
