产品详情
AD7703 是一款使用 Σ-Δ 转换技术的 20 位模数转换器（ ADC ）。通过一个模拟调制器对模拟输入进行连续采样，模拟调制器的平均输出占空比与输入信号成比例关系。调制器输出由含六极点高斯响应的片内数字滤波器进行处理，该滤波器使用 20 位二进制字以 4 kHz 的字速率更新输出数据寄存器。采样速率、滤波器转折频率和输出字速率由主时钟输入设置，主时钟输入可由外部提供，或可由片内闸门振荡器提供。
该 ADC 固有的线性度非常出色，端点精度由零和满量程的自动校准来保证，自动校准可以随时启动。自动校准方案也可以被扩展用来校准系统零点偏置和输入通道中的增益误差。
输出数据可通过一个串行端口来访问，该端口具有两种同步模式，适合与移位寄存器或工业标准微控制器的串行端口进行接口。
CMOS 结构可确保低功耗，而且省电模式可将空闲时的功耗降至仅 10 µW 。
优势和特点
-
单片 16 位 ADC
-
0.0015% 线性度误差
-
片内自动校准电路
-
可编程低通滤波器
- 0.1 Hz 到 10 Hz 转折频率 -
0 V 到 +2.5 V 或 ±2.5 V 模拟输入范围
-
4 kSPS 输出数据速率
-
灵活的串行接口
-
低功耗

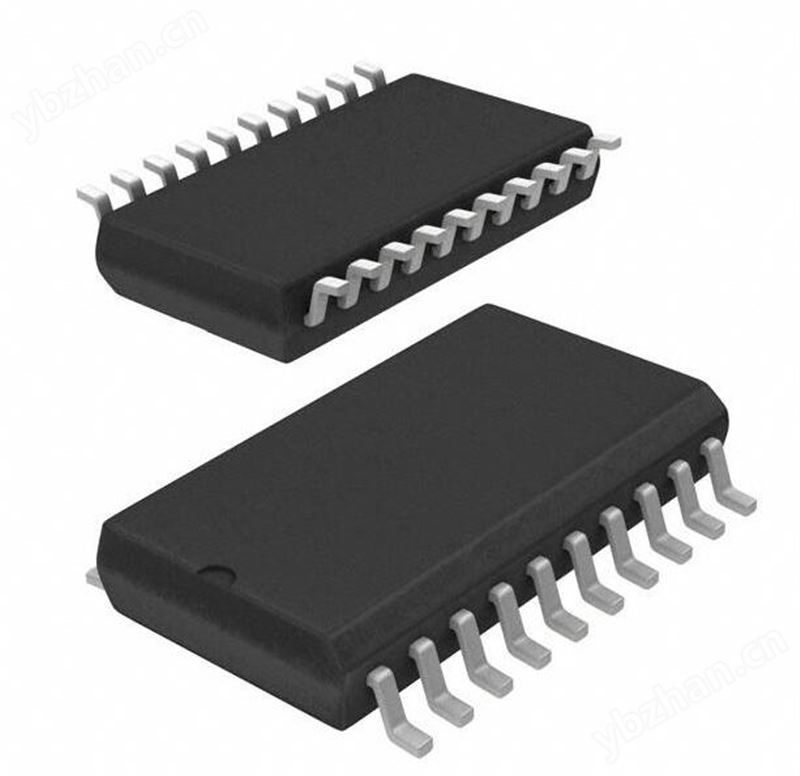

| 产品型号 | 封装 | 引脚 | 温度范围 |
| AD7703ANZ | 20 ld PDIP | 20 | -40 至 85至 |
| AD7703AR | 20 ld SOIC - Wide | 20 | -40 至 85至 |
| AD7703ARZ | 20 ld SOIC - Wide | 20 | -40 至 85至 |
| AD7703BNZ | 20 ld PDIP | 20 | -40 至 85至 |
| AD7703BRZ | 20 ld SOIC - Wide | 20 | -40 至 85至 |
| AD7703BRZ | 20 ld SOIC - Wide | 20 | -40 至 85至 |
| AD7703CNZ | 20 ld PDIP | 20 | -40 至 85至 |
| AD7703CR | 20 ld SOIC - Wide | 20 | -40 至 85至 |
| AD7703CRZ | 20 ld SOIC - Wide | 20 | -40 至 85至 |
