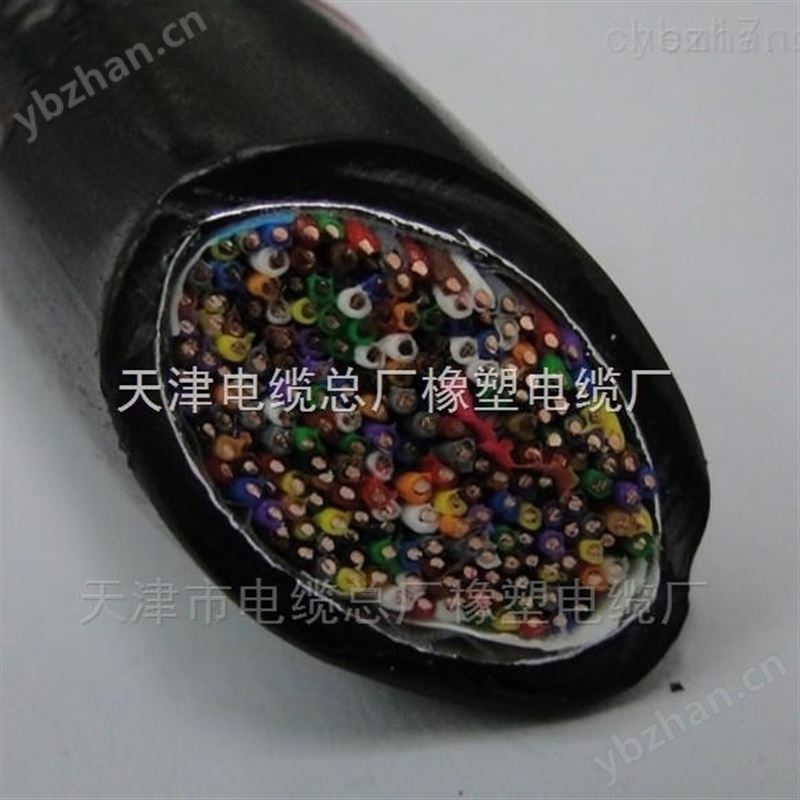

HYAT充油电话线HYAT防水通讯电缆线
名称：实芯填充型通信电缆-hyat（5对～2400对）
型号： HYAT、HYAT53、HYAT23、HYAT22（防水、地埋）
用途：实心绝缘填充型电缆适用于本地电信网的城市与乡镇电信线路，也适用于接入公用网的网线路。主要用於管道敷设。在缆芯中和屏蔽层的内外表面用石油膏填充和浇注处理，以防止水分侵入。在一30~C一60~C的环境条件下，电缆的机械和电气性能保持不变。
结构：
1、导线：退火裸铜线，铜线直径为0．40，0．50，0．60，0．70，0．80，0．90（mm）。
2、绝缘材料：高密度聚乙烯或聚丙烯，按照全色谱标准标明绝缘线的颜色。
3、绝缘线对：把二根不同颜色的绝缘线按不同的节距扭绞成对，并采用规定的色谱组合以便识别线对。
4、缆芯结构：以25对为基本单位，超过25对的电缆按单位组合，每个单位用规定色谱的单位扎带绕扎，以便识别不同的单位。100对及以上线对的电缆加有1％的预备线对，但zui多不超过6对。缆芯内的间隙用石油膏填充。
5、缆芯包带：用聚脂薄膜带绕包。
HYAT充油电话线HYAT防水通讯电缆线
HYAT系列电缆采用铜导体、聚乙烯绝缘、铝塑综合护套结构，导体结构及电缆外径见下表。
|
规 格型 号 |
电缆 外径（ mm ） |
电缆 重量 （kg/km） |
标准制 造长度（ m ） |
电缆包装重量 （kg） |
|
HYA T 10×2 × 0.4 |
12.5 |
110 |
2000 |
320 |
|
HYA T 20×2 × 0.4 |
15 |
159.5 |
2000 |
410 |
|
HYA T 30×2 × 0.4 |
17 |
198 |
2000 |
520 |
|
HYA T 50×2 × 0.4 |
20 |
286 |
2000 |
680 |
|
HYA T 100×2 × 0.4 |
25.5 |
473 |
2000 |
1090 |
|
HYA T 200×2 × 0.4 |
32.5 |
847 |
2000 |
1980 |
|
HYA T 300×2 × 0.4 |
38 |
1243 |
2000 |
2790 |
|
HYA T 400×2 × 0.4 |
42.5 |
1551 |
2000 |
3350 |
|
HYA T 600×2 × 0.4 |
50 |
2222 |
1000 |
2550 |
|
HYA T 800×2 × 0.4 |
57.5 |
2926 |
1000 |
3190 |
|
HYA T 900×2 × 0.4 |
60.5 |
3267 |
1000 |
3500 |
|
HYA T 1000×2 × 0.4 |
62.5 |
3608 |
1000 |
3850 |
|
HYA T 1200×2 × 0.4 |
67.0 |
4312 |
1000 |
4570 |
|
HYA T 1600×2 × 0.4 |
76.5 |
5665 |
500 |
3110 |
|
HYA T 1800×2 × 0.4 |
81.0 |
6325 |
500 |
3530 |
|
HYA T 2000×2 × 0.4 |
85.5 |
6985 |
500 |
3830 |
|
HYA T 2400×2 × 0.4 |
|
8305 |
500 |
4430 |
|
HYA T 10×2 × 0.5 |
14 |
143 |
2000 |
390 |
|
HYA T 20×2 × 0.5 |
17 |
209 |
2000 |
540 |
|
HYA T 30×2 × 0.5 |
19.5 |
269.5 |
2000 |
650 |
|
HYA T 50×2 × 0.5 |
23.0 |
396 |
2000 |
950 |
|
HYA T 100×2 × 0.5 |
29.0 |
682 |
2000 |
1680 |
|
HYA T 200×2 × 0.5 |
38.5 |
1254 |
2000 |
2810 |
|
HYA T 300×2 × 0.5 |
45.5 |
1826 |
2000 |
3970 |
|
HYA T 400×2 × 0.5 |
52.0 |
2321 |
2000 |
4875 |
|
HYA T 600×2 × 0.5 |
61.0 |
3421 |
1000 |
3640 |
|
HYA 800×2 × 0.5 |
69.5 |
4510 |
1000 |
4755 |
|
HYA T 900×2 × 0.5 |
73.0 |
5005 |
500 |
2810 |
|
HYA T 1000×2 × 0.5 |
76.0 |
5522 |
500 |
3040 |
|
HYA T 1200×2 × 0.5 |
|
6589 |
500 |
3650 |
|
HYA T 1600×2 × 0.5 |
|
8635 |
250 |
2590 |
|
HYA T 1800×2 × 0.5 |
|
9691 |
250 |
2830 |
|
HYA T 2000×2 × 0.5 |
|
10725 |
250 |
|
