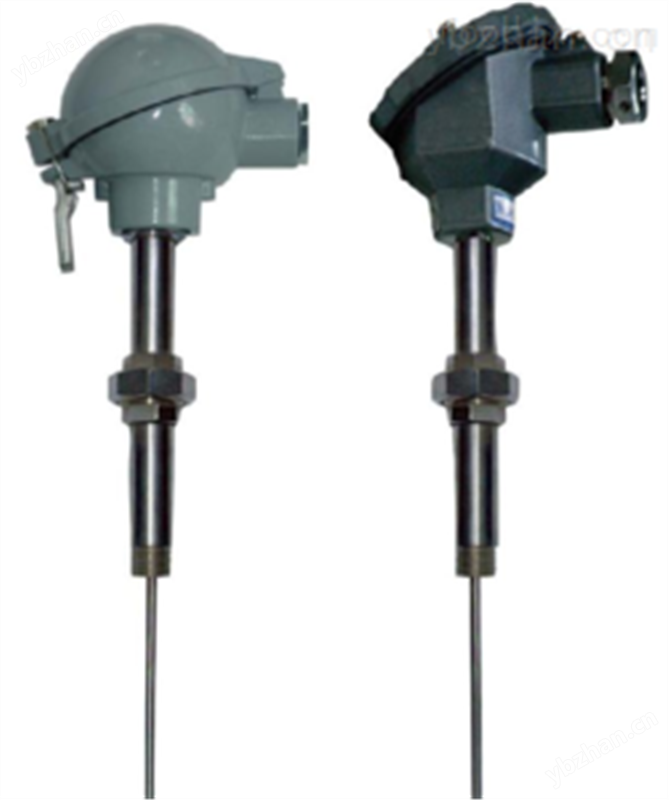

WRF-53A安徽天康活络管接头热电偶
1
、应 用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
WRF-53A
安徽天康活络管接头热电偶
2
、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
WRF-53A
安徽天康活络管接头热电偶
3
、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
WRF-53A安徽天康活络管接头热电偶
4
、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5
、常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。
6
、测量范围及允差
|
型 号 |
分 度 号 |
允 差 等 级 |
|||
|
I |
II |
||||
|
允差值 |
测温范围°C |
允差值 |
测温范围°C |
||
|
WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
||
|
WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
||
|
WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |
||
7
、接线盒形式
8 、 WRE-53A安徽天康活络管接头热电偶 型号命名方法
9 、型号及规格
10 、接线方式
11 、防水式活络管接头热电偶规格型号
|
产品型号 |
分度号 |
温度范围 ℃ |
接线盒形式 |
保护管材料 |
规 格(mm) |
|
|
d |
L |
|||||
|
WRM-53 WRM2-53 |
N |
0-1000 |
M20x1.5 |
1Cr18Ni9Ti |
φ3 φ4 φ5 φ6 φ8 |
245 270 295 345 395 445 545 645 745 899 1149 |
|
WRN-53A WRN2-53A |
NPT1/2 |
|||||
|
WRN-53 WRN2-53 |
K |
M20x1.5 |
||||
|
WRN-53A WRN2-53A |
NPT1/2 |
|||||
|
WRE-53 WRE2-53 |
E |
0-700 |
M20x1.5 |
|||
|
WRE-53A WRE2-53A |
NPT1/2 |
|||||
|
WRC-53 WRC2-53 |
T |
0-350 |
M20x1.5 |
|||
|
WRC-53A WRC2-53A |
NPT1/2 |
|||||
|
WRF-53 WRF2-53 |
J |
0-600 |
M20x1.5 |
|||
|
WRF-53A WRF2-53A |
NPT1/2 |
|||||
1) 型号52、52A为防喷式，防护等级IP65；
2) 型号53、53A为防水式，防护等级IP65。
