描述
ADDI7004 是一款高度集成的四通道、电荷耦合器件(CCD)信号处理器，适合高速数码摄像机应用。每个通道均由带ADC转换功能的完整模拟前端(AFE)组成，额定像素速率可达72 MHz。。Precision Timing™ 内核允许对相关双采样器(CDS)和采样保持放大器(SHA)时钟进行调整；工作频率为72 MHz时，时钟分辨率为217 ps。ADDI7004还配有一个范围缩小的低压差分信号(LVDS)接口，用于双通道数据输出。
每个模拟前端均内置黑电平箝位、CDS、VGA以及一个72 MHz、14位模数转换器(ADC)。编程使用三线式串行接口。

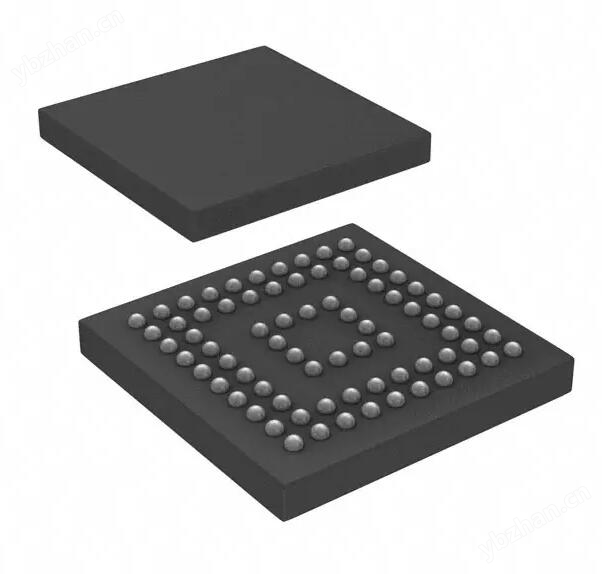

ADDI7004 采用节省空间的6 mm × 6 mm、76引脚BGA封装，额定工作温度范围为 − 25°C 至+85°C。
特性
4 个AFE通道
模拟和数字内核电源电压：1.8 V
串行数据输出、LVDS输出范围缩小
差分模拟输入
CDS 或SHA配置（CDS旁路），增益： − 3 dB 、0 dB、+3 dB、+6 dB
6 dB 至42 dB、10位可变增益放大器(VGA)
14 位、72 MHz模数转换器(ADC)
具有可变电平控制功能的黑电平箝位
Precision Timing 内核：217 ps分辨率(72 MHz)
应用
数码摄像机
数码相机
数码复印机
多功能打印机
高速工业摄像机
