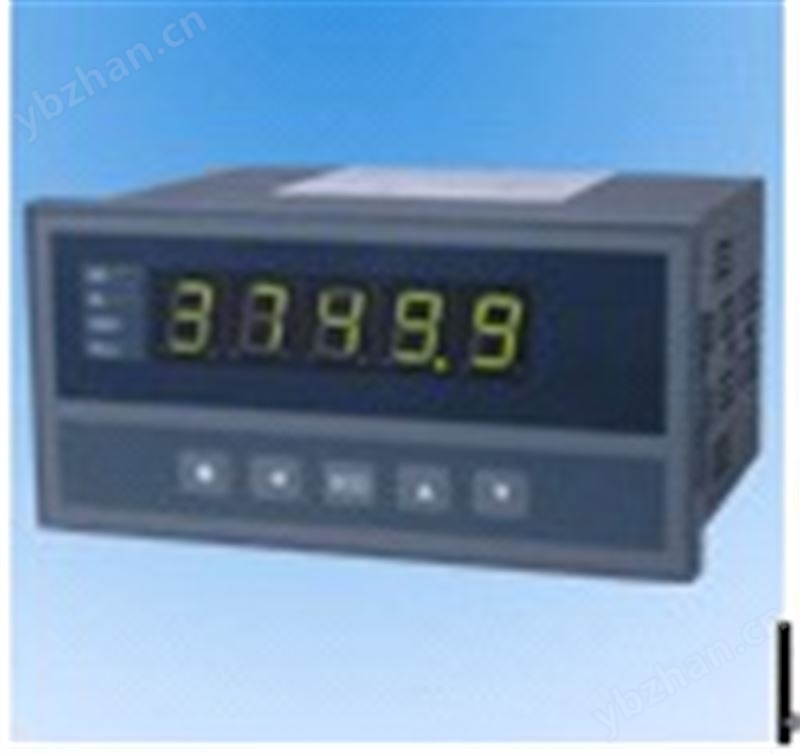

说明：
① 配接各类接近开关、编码器或各类脉冲信号。测量转速、扭矩传感器频率、线速，测量频率范围0.1Hz~25kHz，基本误差±0.02%，5位LED显示
② 外形尺寸：160×80（横），96×48（横），96×96
③ 仪表电源220V AC，（9~30）V DC
基本配置：
单显示、外供传感器电源（≥50mA）
扩展功能：
① 报警输出：160×80规格最多4点，96×48最多2点
② 变送输出
③ 通讯接口：RS 232或RS 485
选型表
① 配接各类接近开关、编码器或各类脉冲信号。测量转速、扭矩传感器频率、线速，测量频率范围0.1Hz~25kHz，基本误差±0.02%，5位LED显示
② 外形尺寸：160×80（横），96×48（横），96×96
③ 仪表电源220V AC，（9~30）V DC
基本配置：
单显示、外供传感器电源（≥50mA）
扩展功能：
① 报警输出：160×80规格最多4点，96×48最多2点
② 变送输出
③ 通讯接口：RS 232或RS 485
选型表
|
内容
|
代码说明
|
||||||||||||||
|
XSM/
|
单显示、外供传感器电源（≥
50mA
）
|
||||||||||||||
|
外形
尺寸
|
A
—
|
160(W)
×
80(H)
×
125(L)
|
|||||||||||||
|
B
—
|
96(W)
×
96(H)
×
112(L)
|
||||||||||||||
|
C
—
|
96(W)
×
48(H)
×
112(L)
|
||||||||||||||
|
面板形式
|
H
|
横式
|
|||||||||||||
|
F
|
方形
|
||||||||||||||
|
显示方式
(LED
显示的颜色按订货要求
)
|
1
|
测量值（绿色）
|
|||||||||||||
|
2
|
测量值（绿色）
+
设定值（红色）（限
A
型仪表）
|
||||||||||||||
|
3
|
测量值（绿色）
+
测量值光柱（绿色）（限
A
型仪表）
|
||||||||||||||
|
输入信号
|
G
|
标准型。适用于
NPN,PNP
型电压脉冲，（
4~20
）
mA 2
限制脉冲，
TTL
脉冲等
|
|||||||||||||
|
M
|
mV
型，适用于磁电式接近开关
|
||||||||||||||
|
报警点数量
|
T
□
|
T0:
无报警
T1~T8
：
1~8
点报警
|
|||||||||||||
|
变送输出
(
独立供电，全隔离。
10
位
D/A,
误差小于±
0.5%
，或
12
位
D/A,
误差小于±
0.2%)
|
A0
|
无输出
|
|||||||||||||
|
A1
|
电流输出
(4~20
）
mA
、（
0~10
）
mA
或（
0~20
）
mA
|
||||||||||||||
|
A2
|
电压输出
(0~5
）
V
、（
1~5
）
V
|
||||||||||||||
|
A3
|
电压输出
(0~10
）
V
|
||||||||||||||
|
A4
|
其它输出
|
||||||||||||||
|
外供电源
|
B0
|
无外供电源
|
|||||||||||||
|
B1
|
外供
24V DC
，误差小于±
5%
，
50mA
|
||||||||||||||
|
B2
|
外供
12V DC
，误差小于±
5%
，
50mA
|
||||||||||||||
|
B3
|
其它
|
||||||||||||||
|
通讯接口
（独立供电，全隔离， 2400~19.2K 仪表地址 0~99 ，应答延迟小于 500 μ s ，） |
S0
|
无通讯接口
|
|||||||||||||
|
S1
|
RS-232
接口
|
||||||||||||||
|
S2
|
RS-485
接口
|
||||||||||||||
|
S3
|
RS-422
接口
|
||||||||||||||
|
S4
|
BCD
码接口（限
A
、
B
型仪表）注
2
|
||||||||||||||
|
仪表电源
|
V0
|
220V AC
|
|||||||||||||
|
V1
|
24V DC
|
||||||||||||||
|
V2
|
12V DC
|
||||||||||||||
|
V3
|
其它
|
||||||||||||||
|
打印功能（限
A
、
B
型仪表）
|
P
|
P
表示打印接口，不带可省略
|
|||||||||||||
|
预分频单元
|
F
＊
|
F
＊表示预分频单元，不带可省略。
|
|||||||||||||
|
非标准功能
|
N
|
N
表示非标功能
|
|||||||||||||
