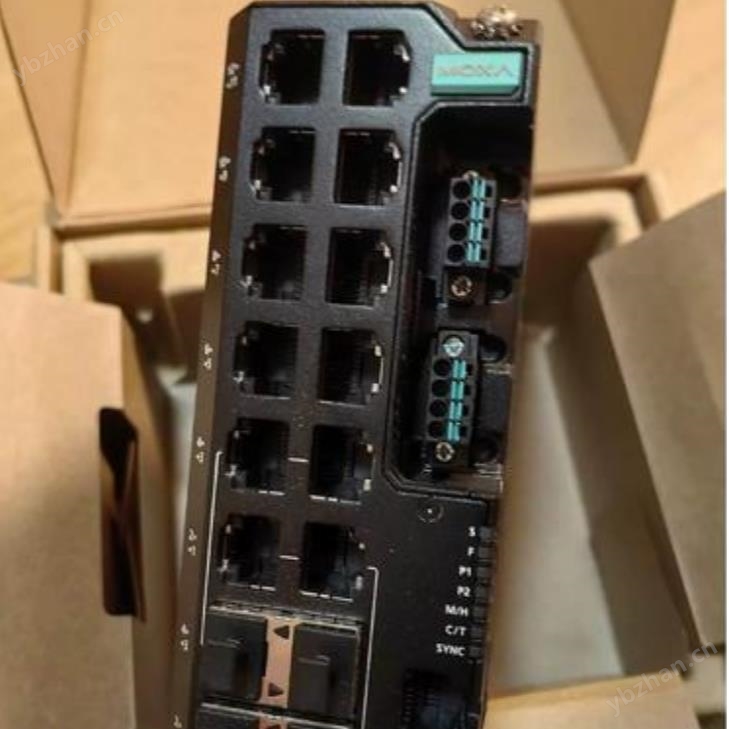

一系列
12
埠網管型快速乙太網路交換器
，
可選擇
4
個
1
Gbps
光纖上行鏈路連接埠。本系列也提供提供
4
個
10/100BaseT
(X)
802.3af
(PoE)
、
802.3at
(PoE+)
和
802.3bt
相容乙太網路
PoE
連接埠選項的型號
，
可選擇連接高頻寬
PoE
裝置。
備援乙太網路技術如
Turbo
Ring
、
Turbo
Chain
和
RSTP/STP
，
將可增加系統的可靠性
，
並且改善網路骨幹的可用性。
EDS-4012
系列專為應用需求所設
計
，
如視訊與流程監控、
ITS
和
DCS
系統等
，
皆可從可擴充的網路骨幹中獲益。
EDS-4012
系列符合
IEC
62443-4-2
和
IEC
62443-4-1
工業網路安全認證
，
涵蓋產品安全和安全開發生命週期要求
，
有助於我們的客戶滿足安全工業網路
設計的合規要求。
一系列
12
埠網管型快速乙太網路交換器
，
可選擇
4
個
1
Gbps
光纖上行鏈路連接埠。本系列也提供提供
4
個
10/100BaseT
(X)
802.3af
(PoE)
、
802.3at
(PoE+)
和
802.3bt
相容乙太網路
PoE
連接埠選項的型號
，
可選擇連接高頻寬
PoE
裝置。
備援乙太網路技術如
Turbo
Ring
、
Turbo
Chain
和
RSTP/STP
，
將可增加系統的可靠性
，
並且改善網路骨幹的可用性。
EDS-4012
系列專為應用需求所設
計
，
如視訊與流程監控、
ITS
和
DCS
系統等
，
皆可從可擴充的網路骨幹中獲益。
EDS-4012
系列符合
IEC
62443-4-2
和
IEC
62443-4-1
工業網路安全認證
，
涵蓋產品安全和安全開發生命週期要求
，
有助於我們的客戶滿足安全工業網路
設計的合規要求。
技术参数标准：IEEE802.3，802.3u，802.3x
处理类型：存储和转发
流控：带IEEE802.3x全双工，背压式流控
接口RJ45端口：10/100BaseT(X)自动侦测，全/半双工，MDI/ MDI-X自适应
光纤端口：100BaseFX端口（SC/ST接口）
LED指示灯：PWR1，PWR2，Fault，10/100M（TP端口），和
100M（光纤端口）
DIP开关：端口中断报警
报警输出：一路继电器输出，电流负载能力1A@24 VDC
光纤距离:
EDS-316系列：
多模： 0 ~ 5 km，1300 nm (50/125μm，800MHz*km)常温型
0 ~ 4 km，1300 nm (62.5/125μm，500MHz*km)常温型
0 ~ 2 km，1300 nm (50/125μm，800MHz*km)宽温型 (-T)
0 ~ 2 km，1300 nm (62.5/125μm，500MHz*km)宽温型 (-T)
单模： 0 ~ 40km，1310 nm (9/125μm，3.5PS/ (nm*km))
0 ~ 80km，1550 nm (9/125μm，19PS/(nm*km))
EDS-308/305系列：
多模： 0 ~ 5 km，1300 nm (50/125μm，800MHz*km)常温型
0 ~ 4 km，1300 nm (62.5/125μm，500MHz*km)常温型
单模： 0 ~ 15km，1310 nm (9/125μm，3.5PS/(nm*km))
0 ~ 40km，1310 nm (9/125μm，3.5PS/(nm*km))
0 ~ 80km，1550 nm (9/125μm，19PS/(nm*km))
最小TX输出：
多模：-20 dBm
单模：0 ~ 40km，-5 dBm
0 ~ 80km，-5 dBm
TX输出：
多模：-14 dBm
单模：0 ~ 40km，0 dBm
0 ~ 80km，0 dBm
灵敏度：-34 ~ -30 dBm（多模），-36 ~ -32 dBm（单模）
电源输入电压：
EDS-316 系列： 24 VDC (12 ~ 45 VDC)，冗余输入
EDS-308/305系列： 24 VDC (12 ~ 48 VDC)，冗余输入
输入电流（@24VDC）：
0.29A (EDS-316)
0.34A (EDS-316-S)
0.36A (EDS-316-M)
0.40A (EDS-316-SS)
0.44A (EDS-316-MM，EDS-316-MS)
0.35A (EDS-308-M，EDS-308-S，EDS-308-MM，
EDS-308-SS)
0.25A (EDS-305，EDS-305-M，EDS-305-S，
EDS-308)
过载电流保护：
1.6A (EDS-308-M，EDS-308-S，EDS-308-MM，EDS-
308-SS，EDS-316，EDS-316-M，EDS-316-MM，
EDS-316-MS，EDS-316-S，EDS-316-SS)
1.1A (EDS-305，EDS-305-M，EDS-305-S，EDS-308)
连接器：可插拔的6脚端子排
反接保护：提供
机械特性包装：IP30保护，金属外壳
尺寸（W×H×D）：
EDS-316系列：80.5×135×105mm
3.16×5.31×4.13 in
EDS-308/305系列：53.6×135×105 mm
2.11×5.31×4.13 in
重量：
EDS-316系列：1140g
EDS-308/305系列：630g
安装：导轨安装，壁挂式安装
工作环境操作温度：0 ~ 60 °C（32 ~ 140 °F）；
-40 ~ 75 °C（-40 ~ 167 °F）（宽温型号）
存储温度：-40 ~ 85°C（-40 ~ 185 °F）
周围环境相对湿度：5 ~ 95%（无凝露）
通过认证安全性：
EDS-316系列：UL508，UL60950-1，EN60950-1
EDS-308/305系列：UL508，UL60950-1，CSA C22.2
