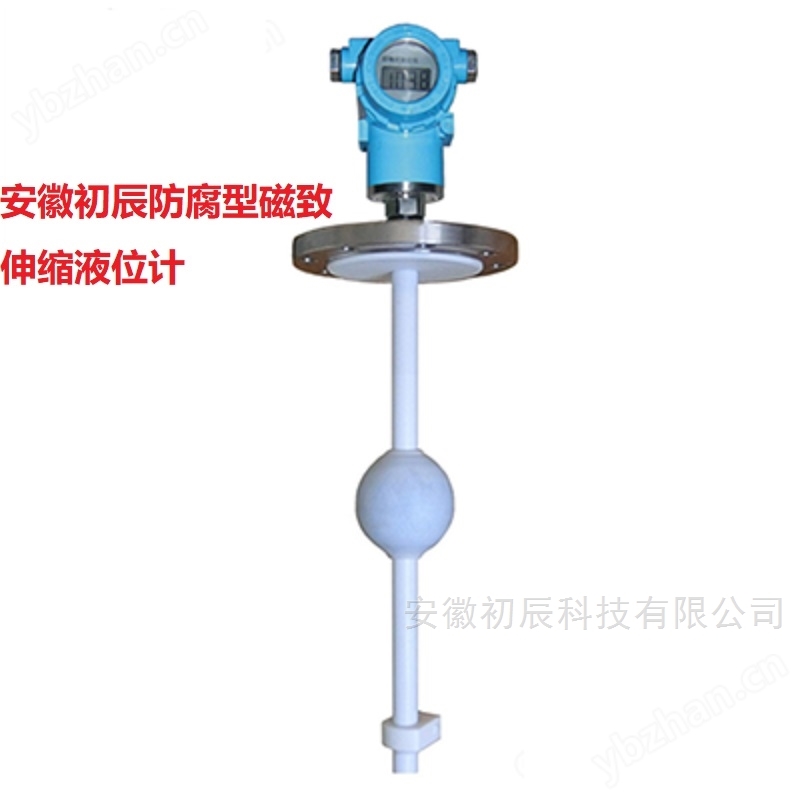

磁致伸缩液位变送器 是一种可以连续测量液位、界面，并提供与现场显示和模拟信号输出的精度*的磁性液位计传感器，
比传统的干簧管式传感器的感应分辨率提高了10倍以上。
基本结构由三部分组成：探测杆、电路感应元件和浮子组成。
测量时电路感应元件产生电流脉冲，该脉冲沿探测杆向下传输，
并产生一个环形磁场。在探测杆外面有浮子，
浮子沿探测杆随液位的变化而上下移动，
由于浮子内装有一组磁钢，所以浮子同时产生一个磁场。
当电磁场与浮子磁场相遇时，
产生一个“扭曲”脉冲，将“扭曲”脉冲与电流脉冲的时间差转换成脉冲信号，
从而计算出浮子实际位置，测得液位也可以与UZ型磁性液位计配套使用。
磁致伸缩液位变送器技术参数：环境温度-40~65℃温度范围-40~120℃（带浮球插入式）-40~350℃（外侧捆绑式）精度±1mm或±0.3%F·S(电流输出型)公称压力≤16MPa供电电源DC10.5~36V测量范围0.3~6m（刚性杆）≤20m（柔性杆）信号输出4~20Ma/4~20Ma+HART防护等级IP67探杆材质304,316，不锈钢衬四氟等
磁致伸缩液位变送器选型表
|
|
||||||||||||||
|

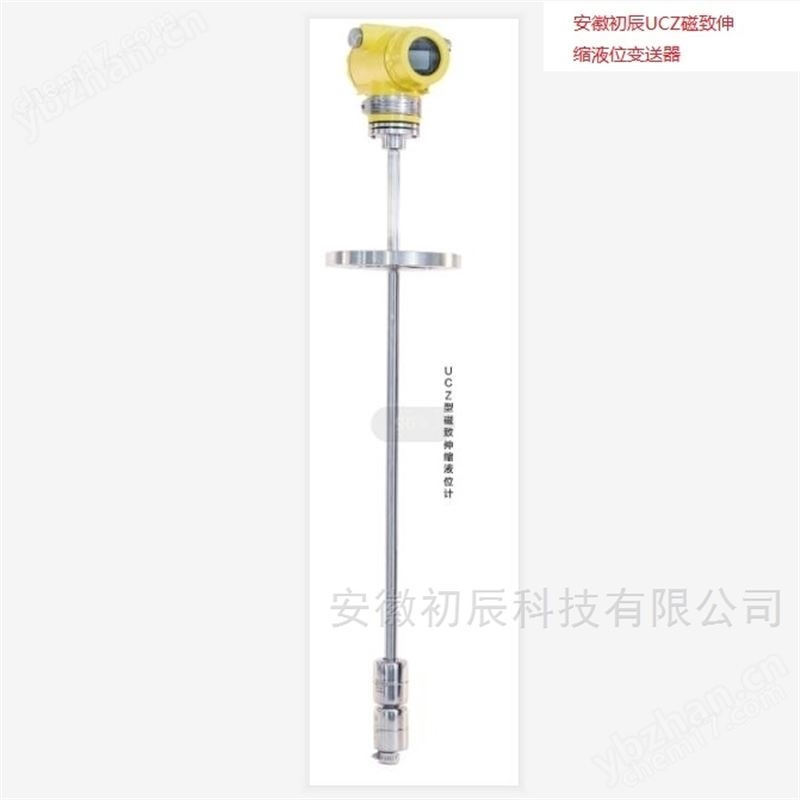

UCZ 安徽初辰磁致伸缩液位计液位变送器 |
||||||||||||||
|
型式G |
刚性杆 |
R |
柔性杆 |
|||||||||||
|
显示方 式单 显 示 |
D |
双显示 |
S |
|||||||||||
|
压力等级 (MPa) |
1.0 |
PN1.0 |
||||||||||||
|
1.6 |
PN1.6 |
|||||||||||||
|
2.0 |
CL150LB |
|||||||||||||
|
2.5 |
PN2.5 |
|||||||||||||
|
4.0 |
PN4.0 |
|||||||||||||
|
5.0 |
CL300LB |
|||||||||||||
|
6.3 |
PN6.3 |
|||||||||||||
|
有效播深 /量程 |
有效插深 mm/量程mm |
|||||||||||||
|
密度 |
密度 g/cm³ |
|||||||||||||
|
安装方式 |
D |
法兰式 |
||||||||||||
|
MP1 |
螺纹式 |
|||||||||||||
|
Y2 |
捆绑式 |
|||||||||||||
|
导杆材质 |
P |
304 |
||||||||||||
|
PL |
316 |
|||||||||||||
|
P1 |
321 |
|||||||||||||
|
PF |
304村氧 |
|||||||||||||
|
PCF |
304缠绕四氧 |
|||||||||||||
|
法兰材质 |
P |
304 |
||||||||||||
|
PL |
316L |
|||||||||||||
|
P1 |
321 |
|||||||||||||
|
法兰规格 |
50 |
DN50 |
||||||||||||
|
65 |
DN65 |
|||||||||||||
|
80 |
DN80 |
|||||||||||||
|
100 |
DN100 |
|||||||||||||
|
125 |
DN125 |
|||||||||||||
|
150 |
DN150 |
|||||||||||||
|
法兰密封面 |
省略 |
突面 |
||||||||||||
|
FF |
全平面 |
|||||||||||||
|
RJ |
环连接面 |
|||||||||||||
|
M |
凸面 |
|||||||||||||
|
FM |
凹面 |
|||||||||||||
|
浮球材质 |
P |
304 |
PF |
304喷涂 |
||||||||||
|
PL |
316L |
TiF |
钛喷涂 |
|||||||||||
|
工 |
钛 |
|
|
|||||||||||
|
防爆型式 |
省略 |
无 |
b |
防爆型 |
||||||||||
|
a |
本安型 |
|
|
|||||||||||
|
配件 |
省略 |
无 |
W |
外浮筒 |
||||||||||
