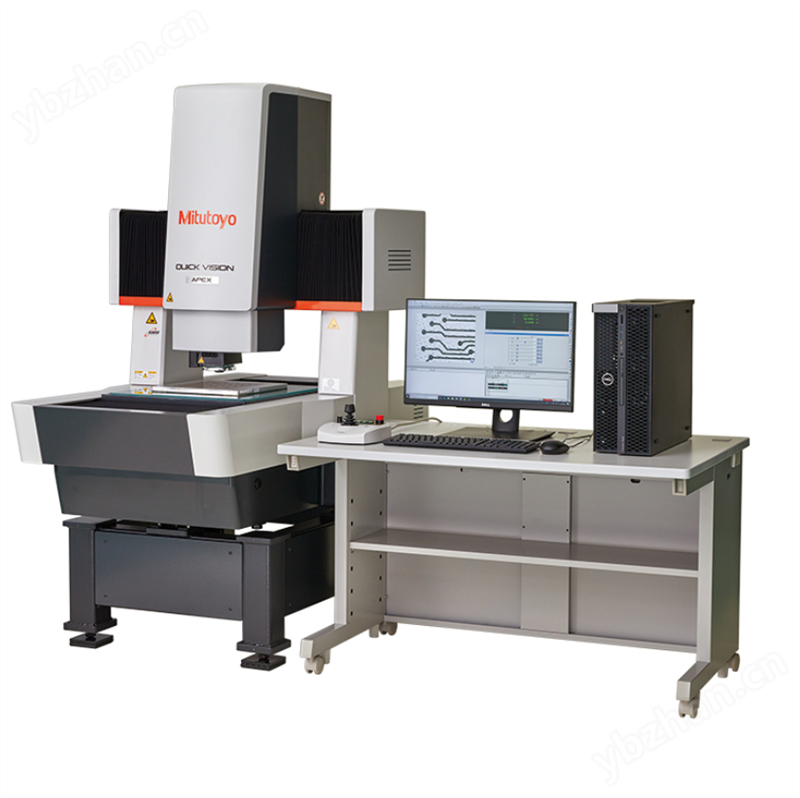

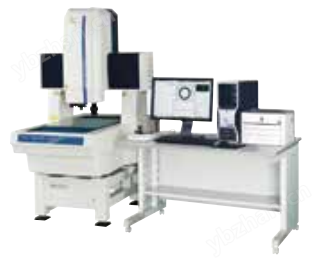

QV APEX Pro
CNC 影像测量机 Quick Vision
名称 | QV APEX 302 Pro | QV APEX 404 Pro | QV APEX 606 Pro | |||||||||||||||||||||||
货号 | 363-601 | 363-603 | 363-602 | 363-604 | 363-611 | 363-613 | 363-612 | 363-614 | 363-621 | 363-623 | 363-622 | 363-624 | ||||||||||||||
型号 | QV-X302P1L-E | QV-X302T1L-E |
QV-
X302P1C-E |
QV-
X302T1C-E |
QV-X404P1L-E | QV-X404T1L-E |
QV-
X404P1C-E |
QV-
X404T1C-E |
QV-X606P1L-E | QV-X606T1L-E |
QV-
X606P1C-E |
QV-
X606T1C-E |
||||||||||||||
测量范围 [mm] | 300 × 200 × 200 | 400 × 400 × 250 | 600 × 650 × 250 | |||||||||||||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X, 2X, 6X 系列 | |||||||||||||||||||||||||
跟踪自动对焦装置 | — | √ | — | √ | — | √ | — | √ | — | √ | — | √ | ||||||||||||||
照明装置 | 透射照明 | 白色 LED | ||||||||||||||||||||||||
垂直反射照明 | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | ||||||||||||||||||||
程控环形照明 | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | ||||||||||||||||||||
光栅尺分辨力 [µm] | 0.1 | |||||||||||||||||||||||||
影像测量精度
[µm] |
E UX /E UY,MPE | ( 1.5+3L/1000 ) | ||||||||||||||||||||||||
E UXY,MPE | ( 2.0+4L/1000 ) | |||||||||||||||||||||||||
E UZ, MPE | ( 1.5+4L/1000 ) | |||||||||||||||||||||||||
激光自动对焦重复精度 [µm] | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | ||||||||||||||
温度补偿功能 | 手动温度补偿 | |||||||||||||||||||||||||
触发式侧头 ( 可选 ) | 可追加雷尼绍 TP200 或 TP20 触发式测头, 详细请咨询三丰营业部 | |||||||||||||||||||||||||
TP 测量精度 ※ 2 | E 1X, E 1Y, E 1Z | (1.8+3L/1000) µm |

名称 | QV HYPER 302 Pro | QV HYPER 404 Pro | QV HYPER 606 Pro | ||||||||||||||||||||
货号 | 363-605 | 363-607 | 363-606 | 363-608 | 363-615 | 363-617 | 363-616 | 363-618 | 363-625 | 363-627 | 363-626 | 363-628 | |||||||||||
型号 | QV-H302P1L-E | QV-H302T1L-E |
QV-
H302P1C-E |
QV-
H302T1C-E |
QV-H404P1L-E | QV-H404T1L-E |
QV-
H404P1C-E |
QV-
H404T1C-E |
QV-H606P1L-E | QV-H606T1L-E |
QV-
H606P1C-E |
QV-
H606T1C-E |
|||||||||||
测量范围 [mm] | 300 × 200 × 200 | 400 × 400 × 250 | 600 × 650 × 250 | ||||||||||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X, 2X, 6X 系列 | ||||||||||||||||||||||
跟踪自动对焦装置 | — | √ | — | √ | — | √ | — | √ | — | √ | — | √ | |||||||||||
照明装置 | 透射照明 | 白色 LED | |||||||||||||||||||||
垂直反射照明 | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | |||||||||||||||||
程控环形照明 | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | 白色 LED | 彩色 LED | |||||||||||||||||
光栅尺分辨力 [µm] | 0.02 | ||||||||||||||||||||||
影像测量精度
[µm] |
E UX /E UY,MPE | ( 0.8+2L/1000 ) | |||||||||||||||||||||
E UXY,MPE | ( 1.4+3L/1000 ) | ||||||||||||||||||||||
E UZ, MPE | ( 1.5+2L/1000 ) | ||||||||||||||||||||||
激光自动对焦重复精度 [µm] | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | — | σ ≤ 0.8 | |||||||||||
温度补偿功能 | 自动温度补偿 | ||||||||||||||||||||||
触发式侧头 ( 可选 ) | 可追加雷尼绍 TP200 或 TP20 触发式测头, 详细请咨询三丰营业部 | ||||||||||||||||||||||
TP 测量精度 ※ 2 | E 1X, E 1Y, E 1Z | (1.8+3L/1000) µm |

名称 | QVH4 APEX 302 Pro | QVH4 APEX 404 Pro | QVH4 APEX 606 Pro | ||||||||||||||
货号 | 365-601 | 365-611 | 365-621 | ||||||||||||||
型号 | QVH4A-X302P1L-E | QVH4A-X404P1L-E | QVH4A-X606P1L-E | ||||||||||||||
主机部分 尺寸、 质量 | |||||||||||||||||
测量范围 [mm] | 影像 | 300 × 200 × 200 | 400 × 400 × 250 | 600 × 650 × 250 | |||||||||||||
影像、 非接触式位移传感器
通用 |
176 × 200 × 200 | 276 × 400 × 250 | 476 × 650 × 250 | ||||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X-2X-6X | ||||||||||||||||
照明装置 | 透射照明 | 白色 LED | |||||||||||||||
垂直反射照明 | 白色 LED | ||||||||||||||||
程控环形照明 | 白色 LED | ||||||||||||||||
光栅尺分辨力 [µm] | 0.1 | ||||||||||||||||
影像测量精度
[µm] |
E UX /E UY,MPE | ( 1.5+3L/1000 ) | |||||||||||||||
E UXY,MPE | ( 2.0+4L/1000 ) | ||||||||||||||||
E UZ, MPE | ( 1.5+4L/1000 ) | ||||||||||||||||
位移传感器
测量精度 [µm] ※ 2 |
1Z | ( 1.5+4L/1000 ) | |||||||||||||||
温度补偿功能 |
手动温度补偿 |
名称 | QVH4 HYPER 302 Pro | QVH4 HYPER 404 Pro | QVH4 HYPER 606 Pro | ||||||||||||||
货号 | 365-605 | 365-615 | 365-625 | ||||||||||||||
型号 | QVH4A-H302P1L-E | QVH4A-H404P1L-E | QVH4A-H606P1L-E | ||||||||||||||
光栅尺分辨力 [µm] | 0.02 | ||||||||||||||||
影像测量精度
[µm] |
E UX /E UY,MPE | ( 0.8+2L/1000 ) | |||||||||||||||
E UXY,MPE | ( 1.4+3L/1000 ) | ||||||||||||||||
E UZ, MPE | ( 1.5+2L/1000 ) | ||||||||||||||||
位移传感器
测量精度 [µm] ※ 1 |
1Z | ( 1.5+2L/1000 ) | |||||||||||||||
温度补偿功能 | 自动温度补偿 |

名称 | QVH1 302 | QVH1 404 | QVH1 606 | QVH1 302 | QVH1 404 | QVH1 606 | |||||||||||||||||||
Apex | Hyper | ||||||||||||||||||||||||
标准机型 | QVH1-X302P1L-D | QVH1-X404P1L-D | QVH1A-X606P1L-D | QVH1-H302P1L-D | QVH1-H404P1L-D | QVH1-H606P1L-D | |||||||||||||||||||
测量范围 [mm] | 影像 | 300 × 200 × 200 | 400 × 400 × 250 | 600 × 650 × 250 | 与 Apex 相同 | ||||||||||||||||||||
影像位移传感器通用 | 180 × 200 × 200 | 280 × 400 × 250 | 480 × 650 × 250 | 与 Apex 相同 | |||||||||||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X - 2X - 6X | ||||||||||||||||||||||||
照明装置 | 透射照明 | 白色 LED | |||||||||||||||||||||||
垂直反射照明 | |||||||||||||||||||||||||
程控环形照明 | |||||||||||||||||||||||||
光栅尺分辨力 [µm] | 0.1 | 0.02 | |||||||||||||||||||||||
影像测量精度
[µm] ※ 2 |
E 1X ,E 1Y | ( 1.5+3L/1000 ) | ( 0.8+2L/1000 ) | ||||||||||||||||||||||
1Z | ( 1.5+4L/1000 ) | ( 1.5+2L/1000 ) | |||||||||||||||||||||||
2XY | ( 2.0+4L/1000 ) | ( 1.4+3L/1000 ) | |||||||||||||||||||||||
位移传感器
测量精度 [µm] |
1Z | ( 1.5+4L/1000 ) | ( 1.5+2L/1000 ) | ||||||||||||||||||||||

名称 | Hyper QVWLI 302 | Hyper QVWLI 404 | Hyper QVWLI 606 | |||||||||||||||||||||
标准机型 | QVW-H302P1L-D | QVW-H404P1L-D | QVW-H606P1L-D | |||||||||||||||||||||
测量范围 [mm] | 影像测量 | 300 × 200 × 190 | 400 × 400 × 240 | 600 × 650 × 220 | ||||||||||||||||||||
WLI 测量 | 215 × 200 × 190 | 315 × 400 × 240 | 515 × 650 × 220 | |||||||||||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X - 2X - 6X | |||||||||||||||||||||||
照明装置 | 透射照明 | 白色 LED | ||||||||||||||||||||||
垂直反射照明 | 白色 LED | |||||||||||||||||||||||
程控环形照明 | 白色 LED | |||||||||||||||||||||||
WLI 光学测头 | 卤素 | |||||||||||||||||||||||
光栅尺分辨力 [µm] | 0.01 | |||||||||||||||||||||||
影像测量精度
[µm] ※ 2 |
E 1X ,E 1Y | ( 0.8+2L/1000 ) | ||||||||||||||||||||||
1Z | ( 1.5+2L/1000 ) | |||||||||||||||||||||||
2XY | ( 1.4+3L/1000 ) | |||||||||||||||||||||||
精度保证光学条件 | 2.5 倍物镜( QV-HR2.5X 或 QV-SL2.5X )+中倍镜筒透镜 | |||||||||||||||||||||||
WLI Z 轴测量范围 | QVWLI A-5X, QVWLI A-10X: 6.3 mm, QVWLI A-25X: 3.2 mm, QVWLI A-50X: 1.0 mm | |||||||||||||||||||||||
WLI Z 轴重复精度 [µm] ※ 2 | 2 σ ≤ 0.08 |

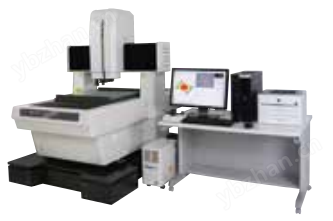

名称 | QV ACCEL 808 | QV ACCEL 1010 | |||||||||||||
标准机型 | QV-A808P1L-D | QV-A1010P1L-D | |||||||||||||
测量范围 [mm] | 800 × 800 × 150 | 1000 × 1000 × 150 | |||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X - 2X - 6X | ||||||||||||||
照明装置 | 透射照明 | 白色 LED | |||||||||||||
垂直反射照明 | 白色 LED | ||||||||||||||
程控环形照明 | 白色 LED | ||||||||||||||
光栅尺分辨力 [µm] | 0.1 | ||||||||||||||
影像测量精度
[µm] ※ 2 |
E 1X ,E 1Y | ( 1.5+3L/1000 ) | |||||||||||||
1Z | ( 1.5+4L/1000 ) | ||||||||||||||
2XY | ( 2.5+4L/1000 ) | ||||||||||||||
重复精度
[µm] ※ 2 |
短尺寸 | XY 轴 | 3 σ ≤ 0.2 | ||||||||||||
长尺寸 | 3 σ ≤ 0.7 |

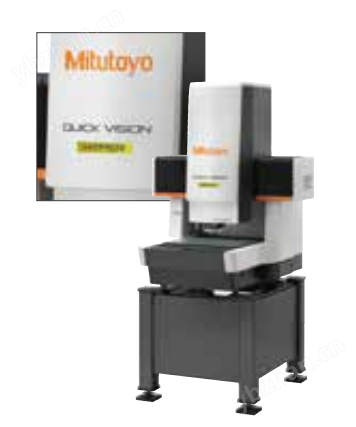

名称 | ULTRA QV 404 | ||||||||||||||
标准机型 | QV-U404P1N-D | QV-U404T1N-D | |||||||||||||
测量范围 [mm] | 400 × 400 × 200 | ||||||||||||||
观察装置 ※ 1 | 程控电动转塔 1X - 2X - 6X | ||||||||||||||
跟踪自动对焦装置 | — | √ | |||||||||||||
照明装置 | 透射照明 | 卤素 | |||||||||||||
垂直反射照明 | 卤素 | ||||||||||||||
程控环形照明 | 卤素 | ||||||||||||||
光栅尺分辨力 [µm] | 0.01 | ||||||||||||||
影像测量精度
[µm] ※ 2 |
E 1X ,E 1Y | ( 0.25+L/1000 ) | |||||||||||||
E 1Z ( 50 mm 行程) | ( 1.0+2L/1000 ) | ||||||||||||||
E 1Z (全行程) | ( 1.5+2L/1000 ) | ||||||||||||||
2XY | ( 0.5+2L/1000 ) | ||||||||||||||
激光自动对焦重复精度 [µm] | — | σ ≤ 0.8 |
