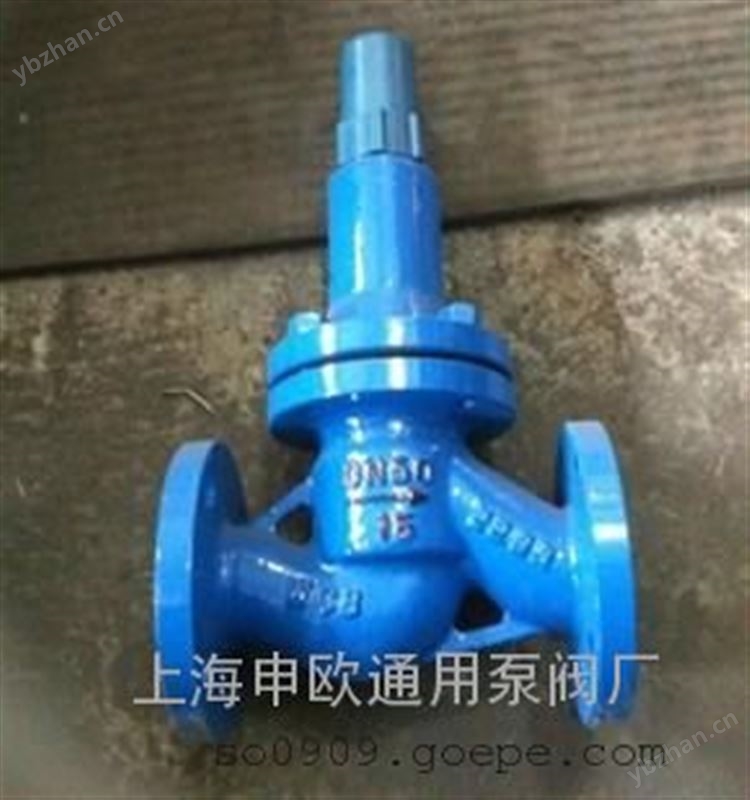

| 品牌：申欧 | 型号：ZSX41X-16C-DN80 | 加工定制：是 | ||||
| 阀瓣开启高度：微启式安全阀 | 结构形式：弹簧式 | 连接形式：法兰 | ||||
| 材质：碳钢 | 公称通径：80 mm | 适用介质：水 | ||||
| 标准：国标 | 流动方向：单向 | 零部件及配件：配件 | ||||
| 外形：中型 | 压力环境：常压 | 类型：直通式 | ||||
| 阀体结构：封闭式 |
1. ZSX41X 梭式泄压阀的主要特点： （ 1 ）、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。（ 2 ）、关闭速度可调，消除压力波动。（ 3 ）、隔膜传动机构将操作滞后现象减小到*小。（ 4 ）、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。
2. ZSX41X 梭式泄压阀的作用：在达到安全压力上限的时候能够自动开起 , 降低压力保证安全 . *常见的就是家中的压力锅上的卸压阀 , 他是简单的机械式卸压 , 还有暖气和空调系统的卸压阀 , 是水浮式卸压阀 . 就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。
一、 ZSX41 梭式泄压阀的特点：
1 、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。
2 、关闭速度可调，消除压力波动。
3 、隔膜传动机构将操作滞后现象减小到*小。
4 、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。
二、 ZSX41 梭式泄压阀的作用
在达到安全压力上限的时候能够自动开起 , 降低压力保证安全 . *常见的就是家中的压力锅上的卸压阀 , 他是简单的机械式卸压 , 还有暖气和空调系统的卸压阀 , 是水浮式卸压阀 . 就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。
三、 ZSX41 梭式泄压阀主要零部件材料
| 零件名称 | 材质 |
| 阀体、阀盖 | 铸铁、铸钢、不锈钢 |
| 阀座 | 锡青铜、不锈钢 |
| 阀杆 | 碳钢、不锈钢 + 丁腈橡胶 |
| 膜片 | 丁腈橡胶 |
| 膜片压板 | 碳钢、不锈钢 |
| 弹簧 | 碳钢、不锈钢 |
四、 ZSX41 梭式泄压阀的规格
| 规格 | DN 20-600 | 介质温度 | 0~90 （ ℃ ） |
| 工作压差 | 1.0-2.5MPA | 材质 | 铸钢 |
| 品牌 | 申欧 | 型号 | ZSX41X |
| 产品别名 | 梭式泄压阀 | 适用范围 | 水、油品 |
| 连接形式 | 法兰 | 类型 ( 通道位置 ) | 直通式或角式 |
| 驱动方式 | 水力控制 | 用途 | 泄压 |
| 适用介质 | 水、油品 | 压力环境 | 常压 |
五、 ZSX41 梭式泄压阀的主要外形尺寸
| 公称通径 | 尺 寸 (mm) | ||||
| DN(mm) | L | A1 | A | H1 | H |
| 20 | 150 | 130 | 333 | 463 | 557 |
| 25 | 160 | 130 | 333 | 463 | 557 |
| 32 | 180 | 130 | 333 | 463 | 557 |
| 40 | 200 | 140 | 343 | 516 | 610 |
| 50 | 203 | 140 | 343 | 516 | 610 |
| 65 | 216 | 140 | 355 | 520 | 625 |
| 80 | 241 | 145 | 360 | 537 | 642 |
| 100 | 270 | 155 | 400 | 596 | 750 |
| 125 | 300 | 165 | 420 | 653 | 808 |
| 150 | 330 | 180 | 435 | 709 | 864 |
| 200 | 400 | 205 | 480 | 805 | 1135 |
| 250 | 480 | 225 | 530 | 855 | 1185 |
| 300 | 550 | 245 | 575 | 953 | 1325 |
| 350 | 622 | 275 | 620 | 990 | 1385 |
| 400 | 685 | 285 | 668 | 1030 | 1445 |
| 450 | 750 | 285 | 668 | 1030 | 1445 |
| 500 | 811 | 410 | 780 | 750 | 1110 |
| 600 | 935 | 456 | 888 | 850 | 1286 |
