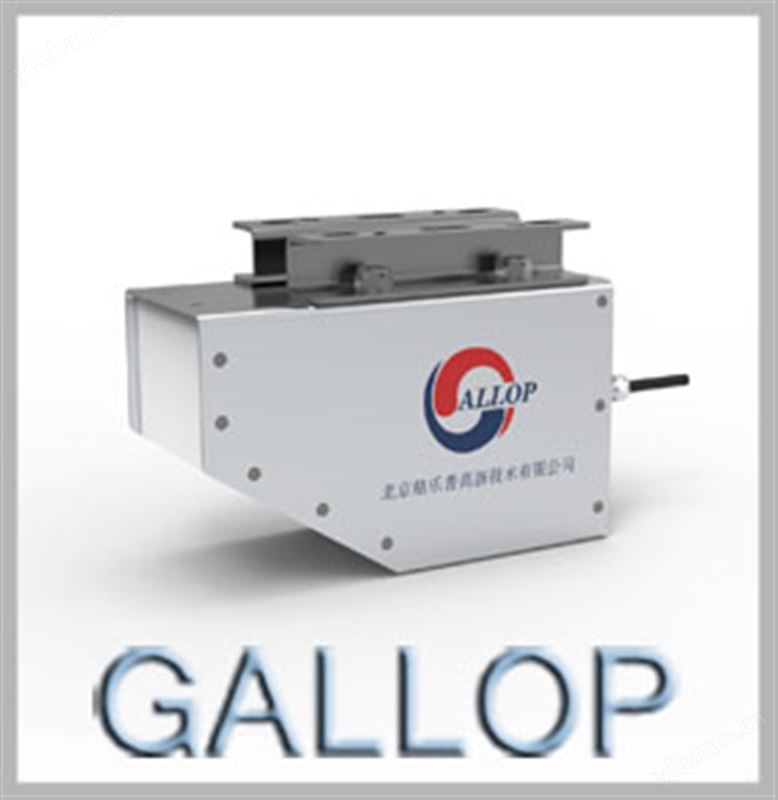

GRD-900雷达流量计
|
GRD-900雷达流量计 |
一、产品概述
GRD-900是一款基于微波技术的全自动流量计，它采用的K波段平面雷达技术，通过非接触的方式测量水体的流速和水位，根据内置的软件算法，计算并输出实时断面流量及累计流量；可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。
二、产品特点
（1） 非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响 。
（2）适用于多种测量条件，可以输出流速、水位、流量的测量数据。
（3） 流速和水位采用平面阵列雷达天线，设备体积小巧，安装方便 。
（4）方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。
三、产品参数
|
项 目 |
指标 |
|
测流系统 |
|
| 测量原理 |
平面微带阵列天线CW+FMCW |
|
工作模式 |
手动、自动、遥测 |
|
适用环境
|
24小时、雨天 |
| 工作温度 |
-30~80℃ |
|
工作电压 |
7-32VDC、5.5-32VDC |
|
工作电流 |
12VDC输入 |
|
工作模式：<150mA |
|
|
待机模式：<1mA |
|
|
雷达波测速传感器 |
|
| 雷达功率 |
100mW |
|
雷达频率 |
24GHz
|
|
测程
|
40m |
|
测速范围 |
0.03-20m/s |
| 测速精度 |
0.01m/s;±1%FS |
| 天线角度 |
12° |
|
测量方向
|
自动识别水流方向，内置垂直角度校正 |
|
雷达水位计 |
|
|
雷达功率 |
100mW |
| 雷达频率 |
24GHz |
| 测量范围 |
40米 |
| 测量精度 |
≤±10 mm |
| 天线角度 |
11° |
|
数据传输系统 |
|
| 数传方式 |
RS232/RS485、4-20mA、433MHz（无线传输可选） |
四、应用领域
1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位或流量测量。
2、辅助水处理作业，如城市供水、排污监测等。
3、流量计算、入水排水流量监测等。
|
|
|
|
