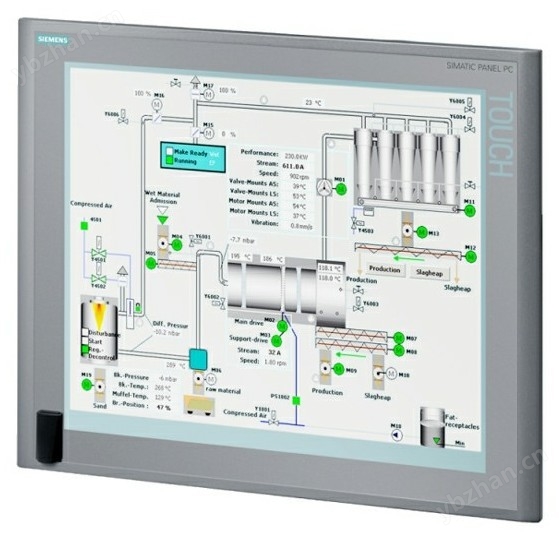

SIMATIC HMI IPC677C
工业高度兼容性或用于 PC 为基础的不同自动化任务的 PC 平台。
坚固的结构：
该 PC 能够耐受恶劣的机械负荷，运行可靠。
- 设计紧凑
- 高投资保护
- 快速集成
- 前面板型:
- 12"、15" 和 19" TFT 触摸型
- 12" 和 15" TFT 键控型
- 15 英寸 TFT Touch INOX，带有满足特殊要求的不锈钢前端（例如，在食品、饮料和烟草工业中使用）
Benefits
- 出色的工业兼容性，是由于坚固型结构，即使在严重的震动和冲击下
- 可保证备件供应，投资安全性高（设备在市场上停止供应后 5 年内提供备件）
- 无需重复工程费用的“长期的机器“概念使元件具有更高的连续性
- 服务友好的单元结构节省您宝贵的时间和费用：
- 可方便地打开操作员控制单元和计算机单元，以便快速更换组件或进行随后的扩展
- 前端和后端 USB 2.0 接口可快速方便地连接其他的硬件元件
- 由于采用集成的 PROFIBUS DP/MPI 或 PROFINET 接口（与 CP1616 兼容）和 2 GB 以太网接口，可以实现强大的工业功能
- 2 x ≥ 250 GB SATA 硬盘系统 (组态为单一硬盘系统或 RAID1)
- 50 GB SSD，作为坚固、高速硬盘的替代产品
- 系统可用性提高，停产时间缩短
- 由于支持 Wake-On-LAN，运行期间可关闭显示屏和对其调光以及使用便携式 PC 部件，因此能耗可降到
- 高效的自诊断能力(SIMATIC IPC DiagMonitor 或 DiagBase)：
提前数据备份方案
- 全集成自动化(TIA) 的集成组件：
提高生产率，最小化工程与组态成本，降低寿命周期成本
Area of application
SIMATIC HMI IPC677C 设计用于直接在机床上现场使用。安装深度极小，仅 105/130 mm，因此，可以适用于苛刻的安装条件。
该PC 既可以用于制造业自动化，也可用于过程自动化，既可以安装在控制柜内也可以安装在控制台、19" 控制柜/机架，以及摆臂（支臂）内。
采用了英特尔核心技术双核 CPU，可以同时实现高性能控制和可视化功能。
配有 PCIe (x16)，还支持新的 PCI express (PCIe) 卡 (x1, x4 和 x8) 。
WinAC RTX 及其带有直流或者交流电源的更高版本均支持内置式非易失性存储器（带备用电池），也配有 PROFIBUS 或者 PROFINET (支持IRT 功能) 装置。
SIMATIC 面板 PC 是以 PC 为基础的自动化的理想平台：
- 采用 SIMATIC WinCC flexible，也可以在现场机器级实现基于PC 的可视化功能
- 采用 SIMATIC WinCC 过程可视化系统的复杂解决方案(还需要配用Windows Server 2008)
- 基于PC的控制系统，配有 SIMATIC WinAC RTX Software PLC
西门子提供完整的模块化系统，可以地选配各种自动化组件。
作为SIMATIC HMI 软件包，SIMATIC HMI lPC 可以以优惠价格与WinCC flexible 或者 WinCC一起订购（参见完整的 SIMATIC 人机界面系统）。
Design
SIMATIC HMI IPC677C 由一台计算机设备和操作控制设备组成。
PC 单元的组件
- 坚固的金属外壳具有很高的抗振性和抗冲击性，电磁兼容性高。
- 处理器：
- Intel Celeron 1.86 GHz , 2 核
- Intel Core i3 2.13 GHz, 2 核, 超线程
- Intel Core i7 2.53 GHz, 2 核, 超线程, 英特尔智能加速技术
- 主内存基本配置：1 GB
- 3.5?SATA 硬盘：≥ 250 GB;
即使是在的机械压力条件下，特殊的减振硬盘支持也可确保可靠的操作
- 集成式图形处理 CPU（Intel 图形图形多媒体加速器）
- 接口：
- 2 x 10/100/1000 以太网接口
- PROFIBUS?DP/MPI 内置接口，浮置
- PROFINET（可 IRT），3 个端口，可切换，CP1616 兼容
- 4 个 USB 2.0 接口
- 1 x V.24 串行接口(9 针)
- 记忆性存储器：
- 2 KB 非易失性存储器，可用于 WinAC RTX 128 KB（AC 和 DC 型）
- 扩展用空闲插槽：
- 2 x PCI (插槽，带插卡固定器)
- 1 x CompactFlash 卡插槽
- 电源：110/230 V AC（自动切换范围），50/60 Hz 或 24 V DC
- DVI-I 接口，用于连接更多的监视器（DVI 或 VGA）或平板监视器
额外可选部件：
- 主存储器可以扩展至 2、3、4 或 8 GB，或者带有 ECC 功能时的 2、4 或 8 GB。
- SATA 硬盘 ≥ 500 GB
- 双硬盘模块 2 x ≥ 250 Gbyte SATA，预选配置为单磁盘配置或者 RAID1
- 50 GB SSD（固态硬盘）
- 内置式 CF 卡插槽（空置，用来代替硬盘）
- DVD±RW±R Combo 光驱
- 1 x PCIe x16 / 1 x PCI，用来代替 2 x PCI 插槽 (带有卡托)
- 不同的 Windows 操作系统，包括 Windows 7 Ultimate 32 或 64 位
操作控制结构部件：
这些操作控制结构部件在以下型号中提供：
12" 按键型
- 12.1" TFT 彩色显示， 800 x 600 像素 (SVGA)
- 膜片键盘，带国际 PC 字符组和 36 个带 LED 的附加功能键，以及一只鼠标。
12" 触控型
- 12.1" TFT 彩色显示， 800 x 600 像素 (SVGA)
- 阻性模拟触摸屏
15" 按键型
- 15.1" TFT 彩色显示， 1024 x 768 像素 (XGA)
- 膜片键盘，带国际 PC 字符组和 36 个带 LED 的附加功能键，以及一只鼠标。
15" 触控型
- 15.1" TFT 彩色显示， 1024 x 768 像素 (XGA)
- 阻性模拟触摸屏
15" 触控型，不锈钢/INOX
- 15.1" TFT 彩色显示，1024 x 768 像素 (XGA)
- 阻性模拟触摸屏
- 不锈钢前面板，可用于食品和饮料工业
- 开发基于 DIN EN 1672-2
- 抛光平面 (不锈钢 1.4301，线条图形, 粒度 240)
- IP66k（正面）
- 不带 USB 前接口
- 防溅显示器
- 优化的框轮廓，以便液体可流出
- 插槽和接头的最小数量
- 装饰膜，符合 DIN 42115, Part 2 的化学检测要求
- 仅使用夹件就可以安装；食品安全型密封材料（EDPM，符合标准 FDA 21 CFR 177.2006的要求）
- 全套机器符合 EHEDG 认证
19" 触控型
- 19.1" TFT 彩色显示屏， 1280 x 1024 像素 (SVGA)
- 阻性模拟触摸屏
操作员控制单元的前端带有一个用于连接外围设备的 USB 2.0 接口，如鼠标或键盘。满足了防护等级为 IP65 和 NEMA 4 的要求。所有的操作员控制单元前端也可不带 USB 接口。
操作员控制单元通过附于后端的连接电缆连接 PC 单元。
分布式组态
借助 SIMATIC Box IPC627C 和 SIMATIC Flat Panel 监控器，也可以实现分布式配置。监控器最远可以放置在 30 米之外，此时，还能够使用其前侧的功能（含后置USB接口）。Flat Panel 监控器可供货不同型号的产品，例如，免操作型、触屏操作型和按键操作型等。
扩展部件
SIMATIC IPC DiagMonitor
- PC 诊断/报警软件，可以及早检测并诊断 PC 出现的问题。
- 丰富的监控功能，可以监控温度、风扇、硬盘（SMART）、看门狗、BIOS 电池等
- 用于预防维护的运行时间计数器
- 集成式日志功能，丰富的文本消息功能和联机帮助功能（德语/英语）
- 通过 SNMP 和 OPC 接口进行网络监控
- 集成 Web 服务器，用于使用 Web 浏览器网络监控
SIMATIC IPC Image & Partition Creator
- 软件工具，用于预防性海量存储器数据备份（CF 卡，硬盘）
- 以位精度来高速恢复系统和数据分区；还将备份用户软件和特殊安装内容。
SIMATIC IPC Service USB 闪盘
- 用于调整大容量存储器分区的软件工具
- 移动存储介质，用于备份/恢复海量存储器
- 预装了 Image & Partition Creator
- 极其坚固、紧凑
SIMATIC IPC USB FlashDrive
- 用于 SIMATIC PC/编程器的移动式存储器介质
- 快速数据传输（USB 2.0）和高存储容量
- 极其坚固、紧凑
工业 USB Hub 4
USB I/O 可用于连接面板，并通过工业 Hub 4 操作，不用打开控制柜门。
- 工业标准 USB 2.0 集线器，前面板 IP65
- 控制柜门安装或 DIN 导轨安装
- 检测窗口和 LED，用于每 4 个接口
注：
详尽信息，请参阅“扩展组件”。
