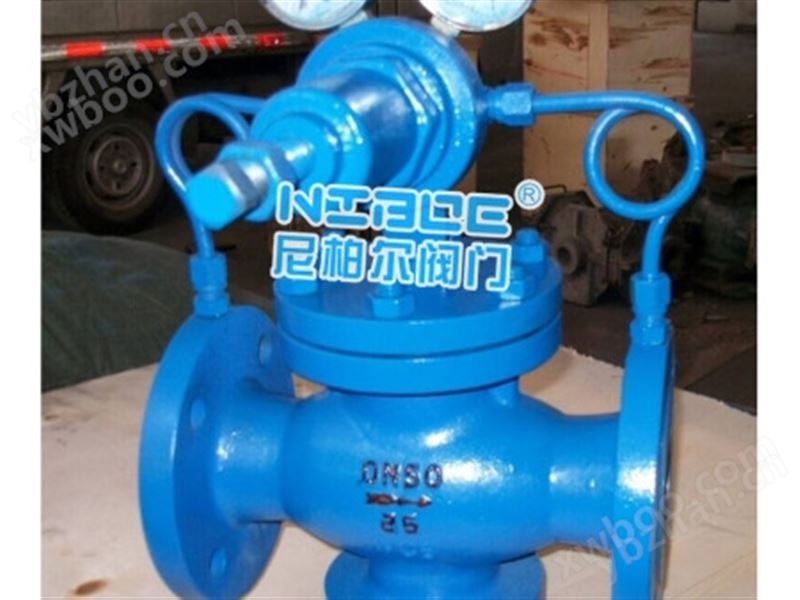

YK43F、YK43X液化气管道减压阀
YK43F、YK43X液化气管道减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
产品介绍
-
产品名称： 液化气管道减压阀 产品型号： YK43F、YK43X 公称通径： DN15～DN500 结构形式： 活塞式、先导式 工作压力： 1.0MPa～6.4.0MPa～16.0MPa～25.0MPa 连接方式： 法兰、螺纹 适用温度： -20ºC～+425ºC 功能作用： 减压后稳压 阀体材质： 铸铁、铸钢、不锈钢、黄铜 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、蒸汽、气体、液体等 生产厂家： 四川尼柏尔阀门有限公司 产品说明
YK43F 、 YK43X 液化气管道减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
产品作用
本产品主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。
性能范围
公称压力（MPa） 1.6 2.5 4.0 6.4 10.0 16.0 壳化试验压力（Mpa） 2.4 3.75 6.0 9.6 15.0 24 密封试验压力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0 高进口压力（Mpa） 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围（Mpa） 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45 压力特性偏差（Mpa）△P2P GB12246-1989 流量特性偏差（Mpa）△P2G GB12246-1989 小压差（Mpa） 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 GB12245-1989 其他标准 其他非标定制 减压阀流量系数 (Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 主要零件材料
零件名称 零件材料 阀体阀盖底盖 WCB 阀座阀盘 2Cr13 缸套 2Cr13/铜合金 活塞 合金铸铁 导阀座导阀杆 2Cr13 主阀弹簧 1Cr18Ni9Ti 导阀主弹簧 50CrVA 调节弹簧 60Si12Mn 外形尺寸 (PN1.6-4.0) 单位： mm
公称通径
DN外形尺寸 L H h 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 330 98 25 180 200 330 110 32 200 220 330 110 40 220 240 345 125 50 250 270 345 125 65 280 300 350 130 80 310 330 385 160 100 350 380 385 170 125 400 450 400 200 150 450 500 415 210 200 500 550 475 240 250 650 525 290 300 800 580 335 350 850 620 375 400 900 660 405 450 900 730 455 500 950 750 465 外形尺寸 (PN1.6-4.0) 单位： mm
公称通径
DN外形尺寸 L H h 6.4MPa 10.0/16.0MPa 15 180 180 305 105 20 180 200 340 105 25 200 220 340 120 32 220 230 340 120 40 240 240 355 135 50 270 300 355 135 65 300 340 360 140 80 330 360 395 170 100 380 400 185 125 450 415 215 150 500 430 225 200 550 495 260 250 650 545 310 300 800 600 355 350 850 640 395 400 900 690 435 500 950
780 495 安装说明
①为了操作和维护方便，该气体减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与气体减压阀休上所示箭头的方向一致。
③为了防止气体减压阀后压力超压，应在离阀出口不少于 4M 处安装一个安全阀。
