概要
△对动力设备电力频率准确测量，低成本，低功耗测量电力频率变送器
△ 斜波的准确处理，准确测量频率
△ AC85-264V/DC85-143V宽电压范围
△ 低成本、低功耗、重量轻

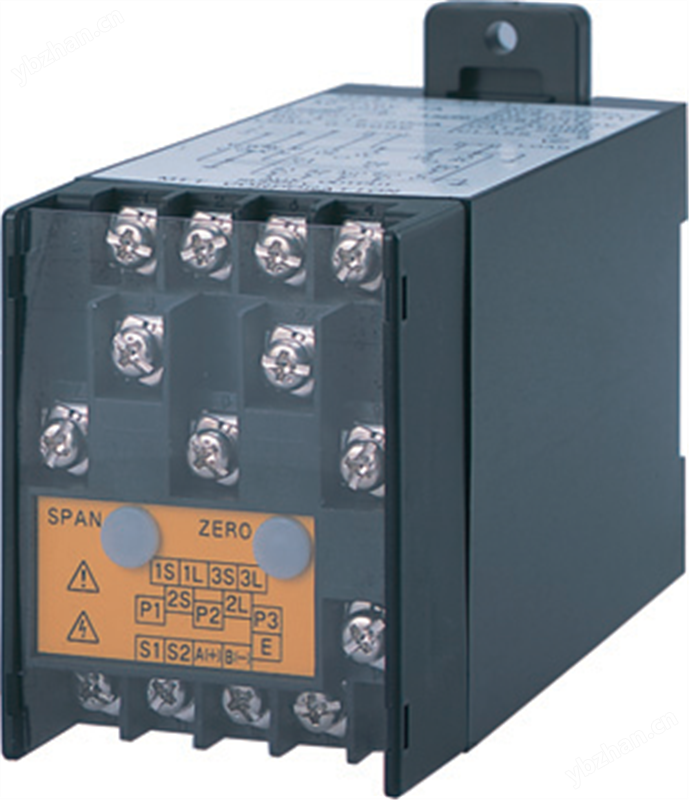

□安装外形
外 形 尺 寸 ： W56*H72*D128mm
构 造： 表面端子构造
接 线 方 式 ： M4螺钉端子
外 部 材 料 ： 耐火性高黑色树脂
零点调整范围： ±5%
量程调整范围： ±5%
□设置方法
使用温度范围：-10~55℃
使用湿度范围：40~85%RH
保存温度范围：-40~70℃
冲 击：JIS C 0912
震 动：JIS C 0911
安 装：壁面安装或DIN导轨安装
重 量：约300g
订货形式
形式编码：
TKF— □ □ □ □
①② ③④
性能
依 据 规 格 ： JIS C 1111
允 许 误 差 ： ±0.5%
输 出 脉 动 ： 1%p-p以下
响 应 时 间 ： 1秒以内
自身温度的影响： ±0.5%
温 度 的 影 响 ：±0.5%
周围温度23± 20 ℃变化值
频 率 的 影 响 ：±0.25%
固定频率±5% 变化值
外部磁场的影响 ：±0.5%
400A/m的外部磁场的值
辅助电源电压的影响： ±0.25%
全电源电压的范围
输出负荷的影响 ：±0.25%
固定输出负荷的范围的全部变化的值
波 形 的 影 响 ：±0.5%
基本波形的±20% 的第三
高调波包含输入的值
隔 离 阻 抗 ： DC 500V
电路回路—端子间
50MΩ以上
输入端子—输出端子间
50MΩ以上
辅助电源端子—输入端子间
50MΩ以上
耐 电 压 ： 2 000VAC /min
电路回路—端子间
输入端子—输出端子间
辅助电源端子—输入端子间
避 雷 ：电压波形1.2 / 50μs全波电压± 6kV
电路回路—端子间
输入端子—输出端子间
电流波形±8 / 20μs 2000V
输出端子间
