ICS- 17J （17A型秤架）
防爆电子皮带秤
北煤机电 ICS- 17J 矿用隔爆兼本安型 电子皮带秤获得了《计量器具型式批准证书》、《防爆合格证》、《矿用产品安全标志准用证》（MA证）。这是北煤机电依照电子皮带秤国标（GB/T 7721--2007）、爆炸性环境用设备国标（GB3836-2010）设计，样机通过了中国计量的计量性能检测、国家矿用产品抚顺检测检验中心防爆性能检测，同时满足计量标准和防爆标准要求的防爆型计量器具。
2006
年
6
月
6
日，由
ICS- 17J
矿用隔爆兼本安型电子皮带秤
组成的”
KJD-N
电子皮带秤产量监测系统“通过
北京市科学技术委员会组织的专家鉴定
[
京科(
2006)
鉴字第
(136)
号
]
。与会专家给出的鉴定结论为：“
KJD-N
型电子秤计量监控系统设计合理，技术。该系统
国内防爆电子皮带秤产品的空白，达到水平
”。
北煤机电
ICS- 17J（17A秤架）
防爆电子皮带秤
在设计上采用了
智能一体化变送器
的模式：电路采用隔离设计，具有较强的抵
抗电磁干扰
能力；采用的防潮工艺，适应井下潮湿的环境；秤架的自平衡设计减小了皮带振动、跑偏等因素对计量的影响。
北煤机电
ICS- 17J
矿用隔爆兼本安型
电子皮带秤的
计量准确度为
0.5
级，适用于煤矿企业内部的计量管理，也可直接用于煤矿，洗煤厂，电厂，外运装车等贸易结算，为煤矿企业的现代化管理提供了原煤产量数据。
北煤机电
ICS- 17J（17A秤架）
防爆电子皮带秤
由
KGT9-E
矿用机电设备开停传感器、
ICS-17J-A
矿用隔爆兼本安型电子皮带秤下位机和
17A秤架
组成，
ICS-17J-A
矿用隔爆兼本安型电子皮带秤下位机由二个
STC-250 称重
传感器和一个数据处理部件组成，如图所示：

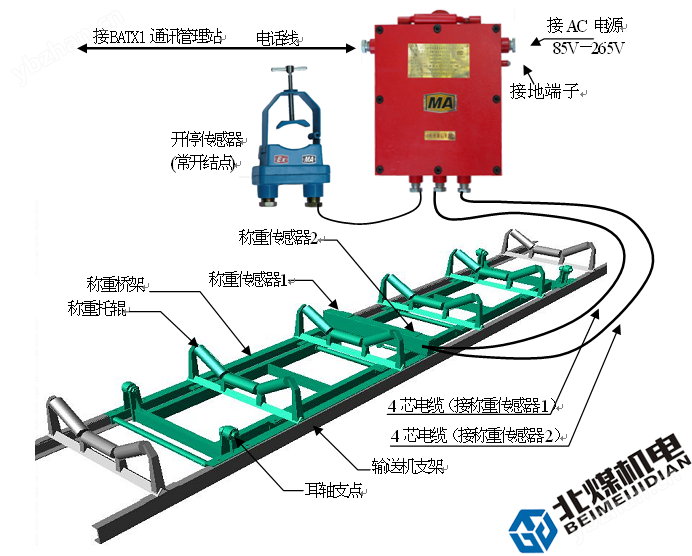

图： ICS － 17J （17A秤架）防爆 电子皮带秤组成图
STC-250 称重传感器为简单设备，由美国威世世铨科技有限公司为北煤机电定制生产。
一、产品特点
1 宽电源技术：电源电压适应范围为AC 85V~265V/50Hz。
2
高抗干扰性技术：
可抵抗
4kV
的脉冲群干扰，该项技术通过了中国计量的检测。
3 低温漂技术：小信号放大器采用 高性能仪表放大器和温度漂移系数为5ppm的精密电阻 ，具有较小的噪声、较小的温漂。
4 多通道智能变送器技术：采用多通道智能变送器 结构设计， 具有计量数据处理和存储功能。 称重传感器根据需要可单通道或多通道接入，提高精度。 在通讯线路中断时，计量的正常进行、线路接通后数据自动上传，实现了离线计量，脱机运行。
5 数据远传技术：无中继传输距离 20km 。
6 通讯接口可以向地面中心站实时传输单位时间内的产量，实时反映皮带的开停状态、瞬时流量、设备供电情况等信息。
7 自平衡秤架设计，用多只称重传感器，皮带秤受偏载影响较小，计量精度高。
8 组件结构，可方便、迅速地现场安装 。
9 秤架采用 17A型秤架。
二 、适用环境
1 大气压力： 80kpa ～ 106kPa ；
2 环境温度： -10 ℃～ +40 ℃ （温度变化不得超过5℃/h ）；
3 相对湿度： ≤95% (+25 ℃ ) ；
4 无显著振动和冲击的场合；
5 无腐蚀性气体环境中；
6 在具有甲烷、煤尘爆炸性混合物的煤矿井下危险场所；
三 、 计 量参 数
1
准确度等级：
0.5
级
；
2
皮带宽度：
500—2000mm;
3
皮带速度：
0-5.0m/s;
四、供电电源
1 额定电压： AC 127V 、 50Hz ；
2 输入功率： ≤35W ：
3 电压波动范围 : AC 95V ～ 140V ；
五、关联设备
1 名 称：一般兼矿用本安型通讯管理站用通讯接口；
2 型 号： BATX1 ；
3 防爆类型： 一般兼矿用本安型 ；
4 防爆标志： [Exdib]I ；
5 通讯距离： 20km 。
六、核心设备
1 设备名称： 矿用隔爆兼本安型电子秤下位机 ；
2 设备型号：
ICS-17J-A
；
3 防爆类型： 矿用隔爆兼本安型 ；
4 防爆标志： Exd[ib]I ；
5 隔爆合格证编号： G ；
6 安全标志准用证 : MFJ050001 。
七、特种行业许可证
1 计量器具型式批准证书：2016F96-11 ；
2 防爆合格证： G ；
3 安全标志准用证： MAK050007
八、其它
1 产品名称： 矿用隔爆兼本安型电子皮带秤 ；
2 产品型号： ICS-17J （根据 GB/T 7221-1995 4.1 规定编制）；
3 型号意义： I- 皮带秤； C- 传感器测重； S- 数字显示； 17- 多托辊式秤架； J- 隔爆兼本安。

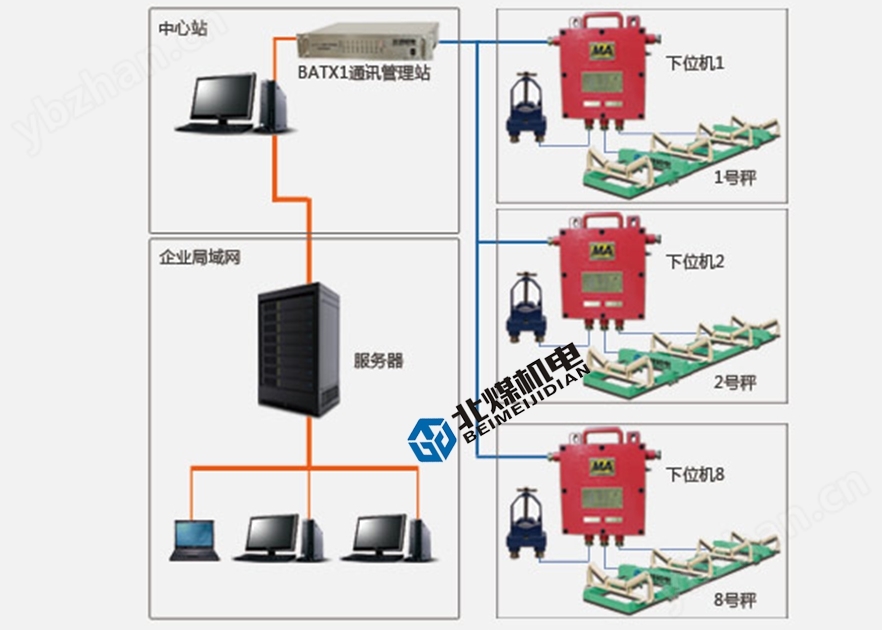

九、北煤机电 KJD-N 型电子秤计量监控系统软件特点
KJD-N
型电子秤计量监控系统软件是基于
Windows XP
操作系统下的全中文软件，是北煤机电公司于
2005
年推出的版本，具有全部的知识产权，取得了计算机软件著作权证书。
具有以下特点：
☻ Windows XP 汉字平台与的系统软件，全汉化操作、直观、一点就通。
☻ 彩色柱状图形结合数据显示，直观地反映了皮带上的实时出煤量及总量。 丰富灵活的报表功能，能够自动生成并打印，且能对班产量、日、月、年产量进行多种统计查询。
☻ 生产效率分析功能，系统在完成计量数据处理的同时 , 能对皮带机输送效率进行统计处理，在生成各种报表的同时，将当天的出煤量绘制成曲线图，为管理者分析生产效率提供依据。
☻ 维护人员无需亲临现场即可完成对核子秤的日常标校及其管理。
☻ 可靠的自定义加密，非者无法介入系统。
☻ 计量防数据处理：在处理正常数据的同时，时刻捕捉行为的特殊信号，经过分析处理，形成数据报告，为管理者杜绝提供依据。
☻ 数据共享，满足多方要求：与企业局域网连接，用户通过内部局域网实现核子秤运行情况的实时浏览和查询，方便各级的组织与调度。
☻ 远程诊断技术：我公司推出网络即时服务，您只需将系统接入服务网络，连接北煤机电的服务热线，远在北京的工程师如同亲临现场—样即刻指导您解决问题。
