产品应用
•
SFP+、QSFP+封装模块测试
•
PON类型模块或光猫测试
•
有源光缆 (AOC),高速线缆 (DAC)测试
产品特点
•
多通道模式:最多四通道独立工作
•
码型:PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、PRBS58、User64bit
•
速率(Gbps):0.622~15G,速率可定制
•
时钟:提供多路触发信号

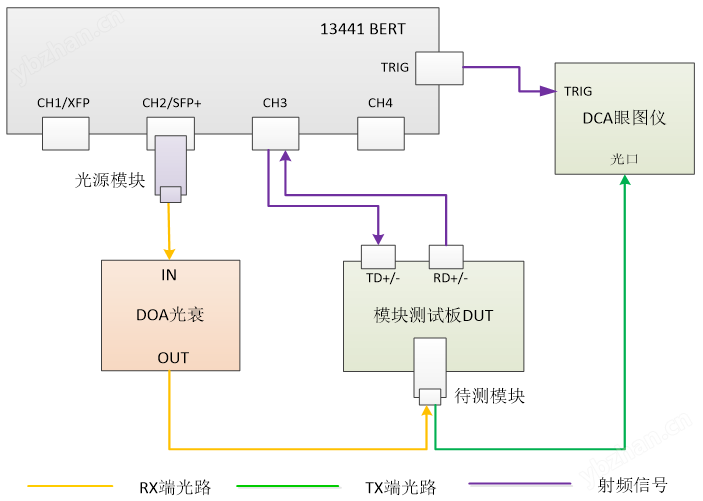

• 支持光模块收发一体测试
参 数 |
指 标 |
通道数 |
4 |
通道形式 |
光发光收、光发电收、电发电收 |
速率(Gbps) |
0.622-15 |
码型(Prbs) |
7、9、15、23、31、58、User64bit |
上升时间(20%~80%) |
25-35ps(Typical:30ps) |
下降时间(20%~80%) |
30-40ps(Typical:35ps) |
Jitter(Rms) |
1.2-2.2ps(Typical:1.6ps) |
Jitter(P-p) |
10-25ps(Typical:18ps) |
电发射通道幅度(差分) |
400-1100mV |
最小接收灵敏度(差分) |
<100mV |
同步时钟 |
140-350MHz |
通信接口 |
RS232(选配GPIB、LAN) |
电源 |
AC100V~240V,50HZ |
尺寸(L*W*H) |
330×330×88mm |
备注:采用10.31Gbps、Prbs31条件测试电信号 |
